QC/T 1034-2016
基本信息
标准号： QC/T 1034-2016
中文名称：汽车交流发电机用整流桥
标准类别：汽车行业标准(QC)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：4710900
标准分类号
关联标准
出版信息
相关单位信息
标准简介
QC/T 1034-2016.Automotive alternator rectifier.
1范围
QC/T 1034规定了汽车交流发电机用整流桥(以下简称整流桥)的术语和定义、型号、要求、试验方法,检验规则以及标志、包装、运输和贮存等。
QC/T 1034适用于汽车交流发电机用整流桥,也适用于与固定式内燃机上的交流发电机配套使用的整流桥。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本标准。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本标准。
GB/T 2423.22- -2008 电工电子产 品环境试验第2 部分:试验方法试验 N:温度变化
GB/T2828.1--2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 4937.21-2012半导体器件 机械和气候试验方法 第 21部分:可焊性中浸锡方法规定
QC/T 413汽车电气设备 基本技术条件
QC/T625--1999汽车用涂镀层和化学处理层
QC/T729-2005汽车用交流发电机技术条件
3术语和定义
下列术语和定义适用于本标准。
3.1汽车交流发电机用整流桥automotive alternator rectifier
由主整流单元和励磁半桥(如有)组成,用于机动车交流发电机整流的组件。分为带励磁输出(见图1)和不带励磁输出(见图2)两类。
3.2励磁半桥trio exciting diodes bridge
由三相半波整流电路构成，为汽车交流发电机转子提供励磁电流的整流组件。图1中第II部分。
1范围
QC/T 1034规定了汽车交流发电机用整流桥(以下简称整流桥)的术语和定义、型号、要求、试验方法,检验规则以及标志、包装、运输和贮存等。
QC/T 1034适用于汽车交流发电机用整流桥,也适用于与固定式内燃机上的交流发电机配套使用的整流桥。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本标准。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本标准。
GB/T 2423.22- -2008 电工电子产 品环境试验第2 部分:试验方法试验 N:温度变化
GB/T2828.1--2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 4937.21-2012半导体器件 机械和气候试验方法 第 21部分:可焊性中浸锡方法规定
QC/T 413汽车电气设备 基本技术条件
QC/T625--1999汽车用涂镀层和化学处理层
QC/T729-2005汽车用交流发电机技术条件
3术语和定义
下列术语和定义适用于本标准。
3.1汽车交流发电机用整流桥automotive alternator rectifier
由主整流单元和励磁半桥(如有)组成,用于机动车交流发电机整流的组件。分为带励磁输出(见图1)和不带励磁输出(见图2)两类。
3.2励磁半桥trio exciting diodes bridge
由三相半波整流电路构成，为汽车交流发电机转子提供励磁电流的整流组件。图1中第II部分。
标准图片预览
标准内容

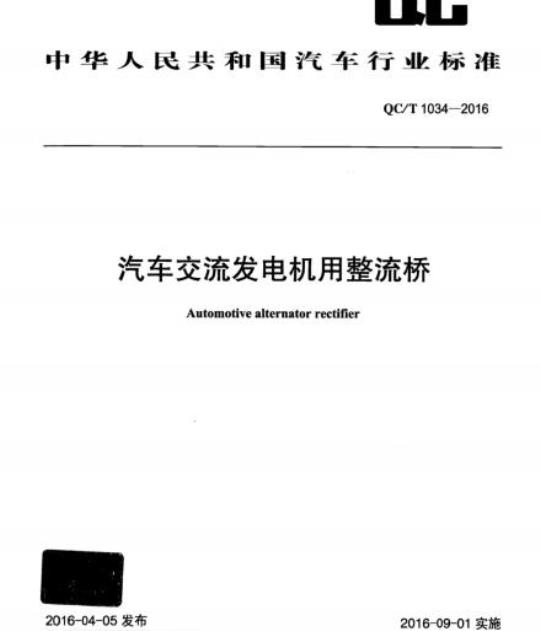

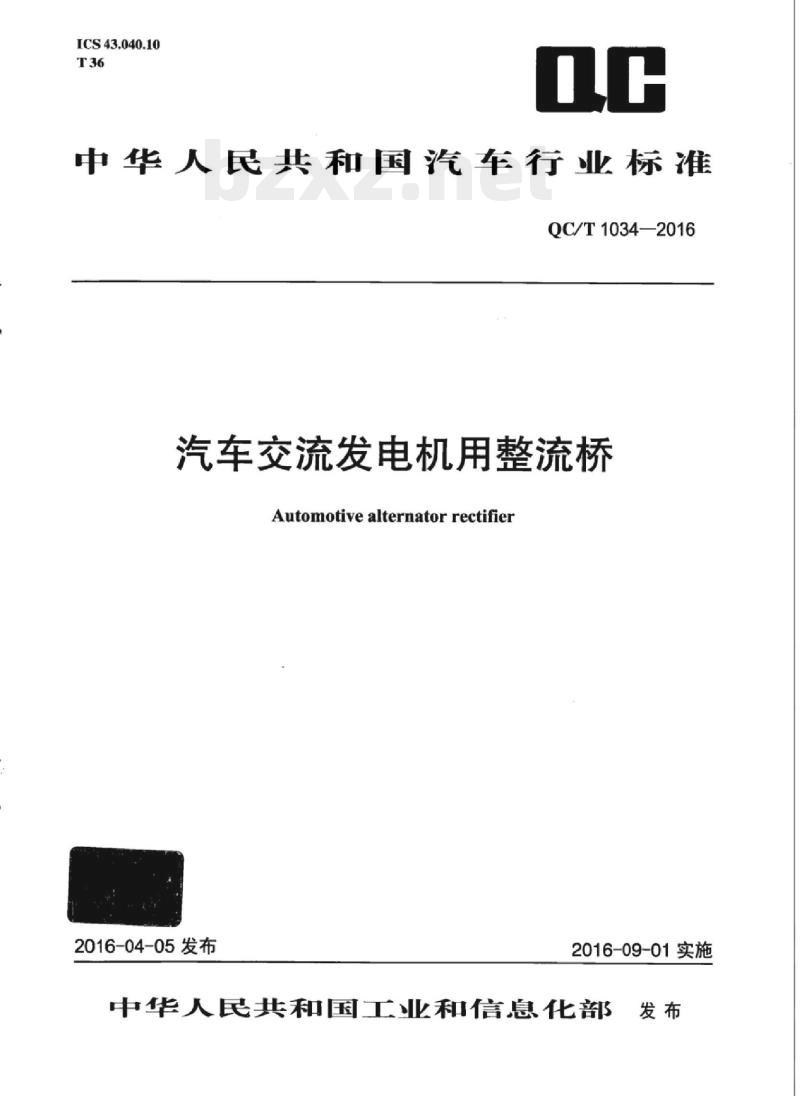

ICS43.040.10
中华人民共和国汽车行业标准
QC/T1034—2016
汽车交流发电机用整流桥
Automotivealternatorrectifier2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布

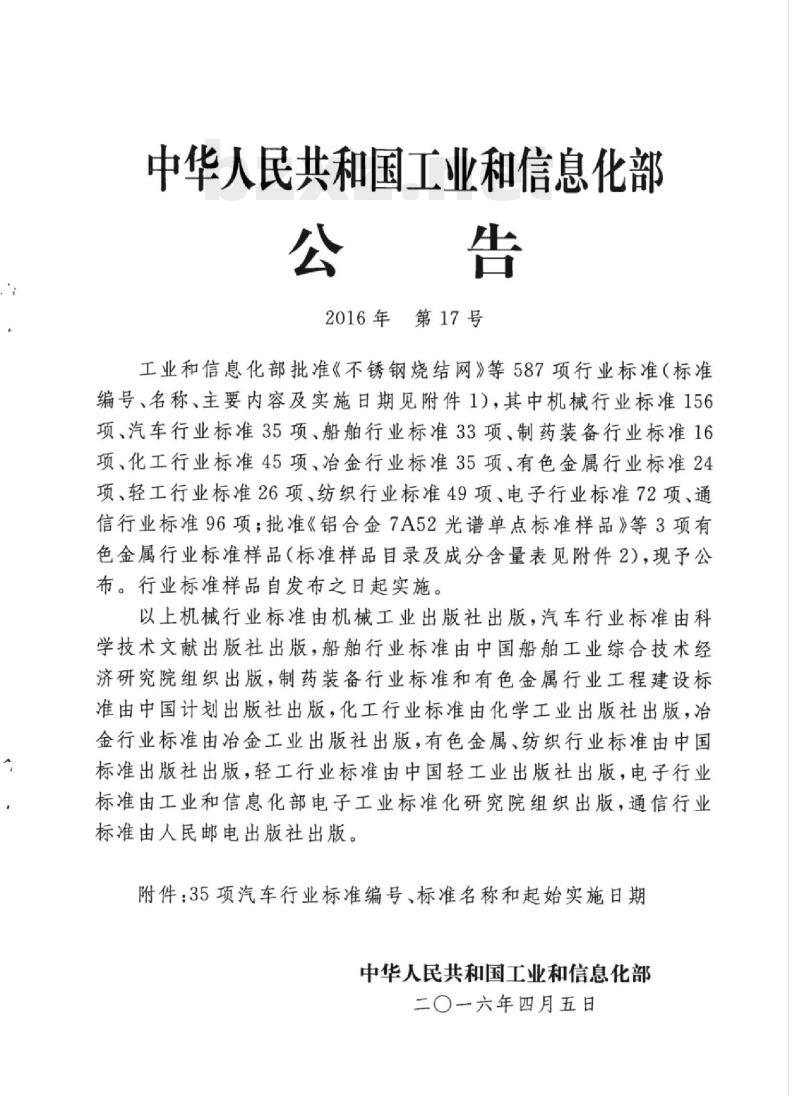

中华人民共和国工业和信息化部公告
2016年第17号
工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准156项、汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、治金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项；批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品目录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，治金行业标准由冶金工业出版社出版，有色金属、纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二〇一六年四月五日

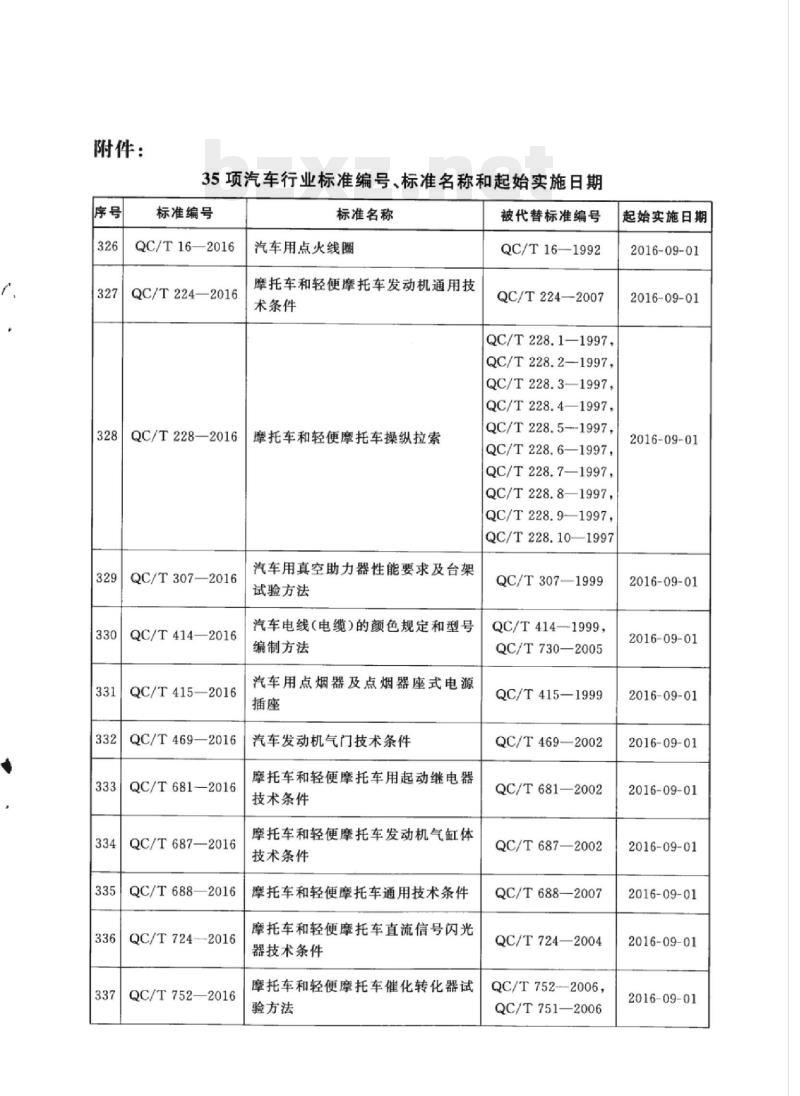

附件：
35项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T16—2016
QC/T224—2016
QC/T228—2016
QC/T307—2016
QC/T414—2016
QC/T415—2016
QC/T469—2016
QC/T681-—2016
QC/T687—2016
QC/T688—2016
QC/T724-2016
QC/T752—2016
标准名称
汽车用点火线圈
摩托车和轻便摩托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻便摩托车催化转化器试验方法
被代替标准编号
QC/T16—1992
QC/T224—2007
QC/T228.1—1997
QC/T228.2-1997
QC/T228.3—1997
QC/T228.4—1997，
QC/T228.5---1997,
QC/T228.6—1997
QC/T228.7—1997
QC/T228.8—1997,
QC/T228.9—1997，
QC/T228.10—1997
QC/T307—1999
QC/T414—1999,
QC/T730—2005
QC/T415—1999
QC/T469—2002
QC/T681—2002
QC/T687—2002
QC/T688—-2007
QC/T724—2004
QC/T752-2006,
QC/T751—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01

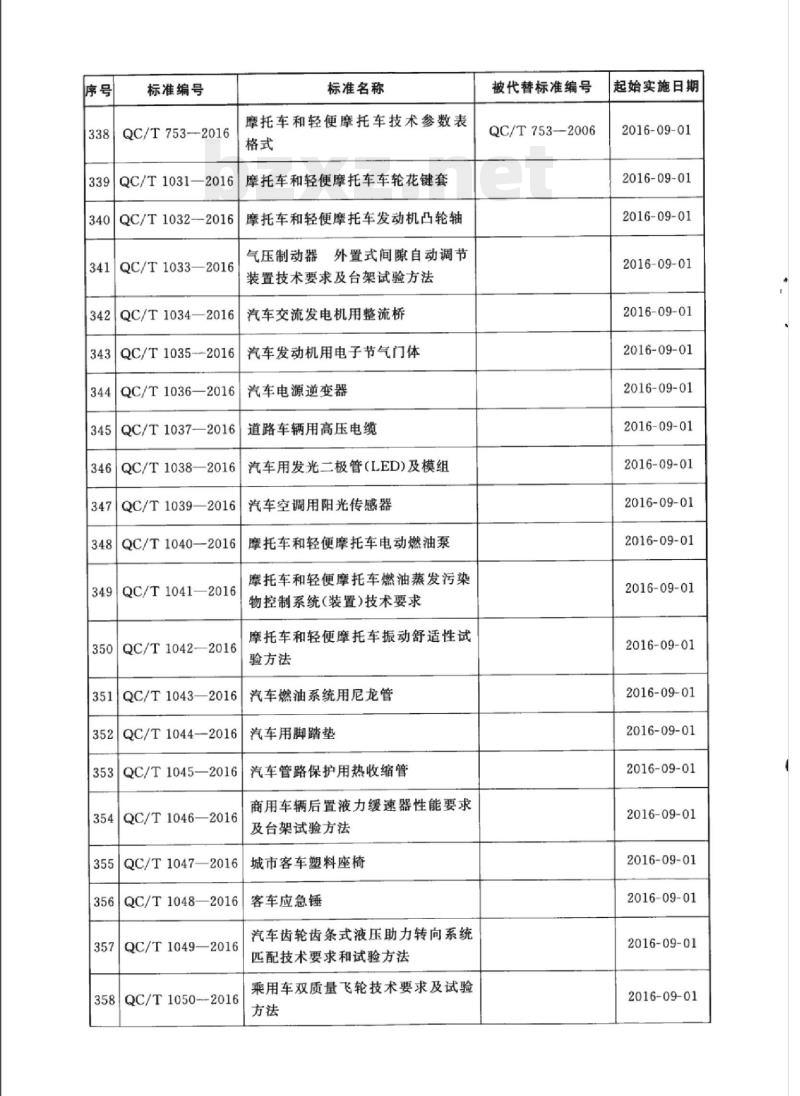

标准编号
QC/T753-2016
QC/T1031—2016
QC/T1032—2016
QC/T1033—2016
QC/T1034—2016
QC/T1035--2016
QC/T1036—2016
QC/T1037—2016
QC/T1038—2016
QC/T1039—2016
QC/T1040—2016
349QC/T1041—2016
350QC/T1042—2016
QC/T1043—2016
标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
汽车交流发电机用整流桥
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管（LED)及模组汽车空调用阳光传感器
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统（装置）技术要求
摩托车和轻便摩托车振动舒适性试验方法
汽车燃油系统用尼龙管
QC/T1044—2016
汽车用脚踏垫
QC/T1045—2016
汽车管路保护用热收缩管
QC/T1046—2016
商用车辆后置液力缓速器性能要求及台架试验方法
城市客车塑料座椅
QC/T1047—2016
QC/T1048—2016
QC/T1049—2016
358QC/T1050--2016
客车应急锤
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T753—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
标准编号
QC/T29078—2016
360QC/T29089—2016
标准名称www.bzxz.net
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089—1992
起始实施日期
2016-09-01
2016-09-01
2规范性引用文件
3术语和定义
要求··
试验方法
检验规则
标志、包装、运输和贮存
QC/T1034——2016
QC/T1034--2016
本标准按照GB/T1.1一2009《标准化工作导则可第1部分：标准的结构和编写》给出的规则起草。
本标准不涉及专利。
本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准起草单位：江苏奥尼克电气股份有限公司、长沙汽车电器研究所、瑞安市日正汽车部件有限公司、金华市灵龙电器有限公司、金华华星电器有限公司、湖北烨和电子科技有限公司、浙江博星电子有限公司、金华市华强电子科技有限公司、无锡市立科汽车部件有限公司等。本标准起草人：张晓民、沈兴祖、胡梦蚊、李伟阳、陈是、胡秋和、金黄富、张书郎、周立敬、金天、唐黎晓等。
1范围
汽车交流发电机用整流桥
QC/T1034—2016
本标准规定了汽车交流发电机用整流桥（以下简称整流桥）的术语和定义、型号、要求、试验方法，检验规则以及标志、包装、运输和贮存等。本标准适用于汽车交流发电机用整流桥，也适用于与固定式内燃机上的交流发电机配套使用的整流桥。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T2423.22一2008电工电子产品环境试验第2部分：试验方法试验N：温度变化GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T4937.21一2012半导体器件机械和气候试验方法第21部分：可焊性中浸锡方法规定QC/T413汽车电气设备基本技术条件QC/T625一1999汽车用涂镀层和化学处理层QC/T729—2005汽车用交流发电机技术条件3术语和定义
下列术语和定义适用于本标准。3.1
汽车交流发电机用整流桥
automotive alternator rectifiel由主整流单元和励磁半桥（如有）组成，用于机动车交流发电机整流的组件。分为带励磁输出（见图1）和不带励磁输出（见图2)两类。B
主整流单元
I—汽车发电机.Ⅱ—励磁半桥：皿图1带励磁输出整流桥与发电机连接电路1
QC/T1034—2016
图2不带励磁输出整流桥与发电机连接电路Ftrio exciting diodes bridge励磁半桥
由三相半波整流电路构成，为汽车交流发电机转子提供励磁电流的整流组件。图1中第IⅡ部分。
交流输入端ACterminal
与汽车交流发电机定子线圈输出相连接的端口（图1中A、B、C、N端）。3.4
直流输出端DC
terminal
与汽车交流发电机输出相连接的端口（图1中的B+、E端）。3.5
励磁电流输出端
号trioexciting currentoutputterminal由励磁半桥输出与电子调节器D+端相连接的端口（图1中的D+端）3.6
positive(negative)heatsink
正（负）极板
主整流电路的正（负）极整流半桥输出端所在的散热板称为正（负)极板。3.7
额定电流I。ratedcurrent
在最高工作温度下，正、负极板两端输出的最大工作电流。3.8
励磁电流Iyexcitingcurrent
在最高工作温度下，励磁半桥输出的最大工作电流。4型号
整流桥型号规定应符合图3的规定：2
序列号：01-99
额定电流等级：A、B、C、D、E、F励磁二极管额定电流（无励磁输出为0）产品类型：Q：普通系列；B：雪崩系列产品名称：整流桥
图3整流桥型号规定
QC/T1034—2016
示例：UB0D11为雪崩型不带励磁、主整流二极管为50A适用于发电机额定输出电流为100A～120A.序列号为11的整流桥。
5要求
5.1一般要求
整流桥符合本标准要求并按经规定程序批准的技术文件制造，提供相应的产品规格书。5.2额定电流等级
整流桥额定电流等级应符合表1的规定。表1
整流桥额定电流等级
额定电流等级
输出电流1。
输出过载电流Iav
主整流单元二极管电流
5.3外观与尺寸
301≤40
40<≤80
80<100
100≤120120<≤150
115%Ig
单位：A
尺寸应符合图纸设计要求。外观无形变，配件无裂痕，无漏焊、虚焊，无毛刺，表面涂覆与镀层清新牢固。
配件材料
5.4.1配件材料涂镀层和化学处理层。配件材料涂镀层和化学处理层符合QC/T625一1999中4.4、6.2、11.2、13.2的要求。5.4.2配件材料有害物质限制。
配件材料不含以下物质：铅、镉、三价铬、溴化物、石棉。5.4.3塑料材料的阻燃。
塑料材料应阻燃，无高温蠕变。阻燃等级为V-0。5.5紧固力矩
紧固力矩应符合表2的规定。
QC/T1034—2016
组件安装螺纹直径
紧固力矩/N?m
5.6易焊性
表2整流桥紧固件螺纹紧固力矩
输人、输出端子具有良好的易焊性，润锡面积不小于95%。5.7整流桥绝缘耐压
整流桥各互不连接的导电零部件之间的绝缘件和连接支架的绝缘耐压在环境温度（23土5）℃下漏电流应不大于0.01mA：在（165土5）C下漏电流应不大于0.15mA。5.8电性能参数
5.8.1普通型。
普通型整流桥电性能参数应符合表3的规定表3普通型整流桥电性能参数
电系电压
反向重复峰值电压VRRM
正向峰值电压VM
反向重复峰值电流IRRM
(23±5)℃
反向重复峰值电流IRRM2
165℃
≤3mA
注：主整流单元二极管中正向峰值电压最大值为整流桥正向峰值电压，反向重复峰值电流最大值即为整流桥反向重复峰值电流。
5.8.2雪崩型。
雪崩型整流桥电性能参数应符合表4的规定。表4雪崩型整流桥电性能参数
电系电压
雪崩电压VBR
19V~29V
36V~42V
正向峰值电压VpM
反向重复峰值电流IRRMI
(23±5)℃
反向重复峰值电流IRRM2
165℃
≤5mA
注：单只整流桥雪崩电压差小于1.0V。主整流单元二极管中正向峰值电压最大值为整流桥正向峰值电压，反向重复峰值电流最大值即为整流桥反向重复峰值电流，5.8.3励磁半桥。
励磁半桥电性能参数应符合表5的规定。表5励磁半桥电性能参数
反向重复峰值电压VRRM
正向峰值电压VrM
反向重复峰值电流IRRM
(23±5)℃
反向重复峰值电流IRRM2
165℃
注：励磁单元二极管中正向峰值电压最大值为整流桥正向峰值电压，反向重复峰值电流最大值即为整流桥反向重复峰值电流。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
