QC/T 794-2007
标准分类号
关联标准
出版信息
相关单位信息
标准简介
QC/T 794-2007.
范围
QC/T 794规定了内燃机工业健纸(以下简称滤纸)的术语和定义分类、要求、试验方法、检验规则及标志、包装、运输和储存。
QC/T 794适用于内燃机逮清器用滤纸。
2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注8期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订服均不适用于本标准,然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注8期的引用文件,其最新版本适用于本标准。
GB/T450- 2002 纸 和纸板试样的采取
GB/T451.1纸和纸板尺 寸及偏斜度的测定
GB/T451.2- 2002 纸和纸板定量的测定
GB/T451.3- 202纸和纸板厚度的测定
GB/T454- 2002 纸耐破度的测定
GB/T462- 2003 纸和纸板 水分的测定
GB/T2828.1- 2003 计 数抽样检验程序第1部分:按接收质量限( AQL)检索的逐批检验抽样计划
GB/T4687- -1984 纸 、纸板、纸浆的术语第 1部分
GB/T 10342- 2002 纸张的包装 和标志
GB/T 10739- 2002 纸 、纸板和纸浆试样处理和试验的标准大气条件
QB/T 1461- -1992高透气纸张透气性的测定法
3术语和定义
GB/T 4687- -1984 确立的以及下列术语和定义适用于本标准。
3.1固化型滤纸cured fiter paper
用热固性树脂处理的滤纸。
3.2非園化型滤紙non - cured fter paper
用热塑性树脂处理的滤纸。
范围
QC/T 794规定了内燃机工业健纸(以下简称滤纸)的术语和定义分类、要求、试验方法、检验规则及标志、包装、运输和储存。
QC/T 794适用于内燃机逮清器用滤纸。
2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注8期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订服均不适用于本标准,然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注8期的引用文件,其最新版本适用于本标准。
GB/T450- 2002 纸 和纸板试样的采取
GB/T451.1纸和纸板尺 寸及偏斜度的测定
GB/T451.2- 2002 纸和纸板定量的测定
GB/T451.3- 202纸和纸板厚度的测定
GB/T454- 2002 纸耐破度的测定
GB/T462- 2003 纸和纸板 水分的测定
GB/T2828.1- 2003 计 数抽样检验程序第1部分:按接收质量限( AQL)检索的逐批检验抽样计划
GB/T4687- -1984 纸 、纸板、纸浆的术语第 1部分
GB/T 10342- 2002 纸张的包装 和标志
GB/T 10739- 2002 纸 、纸板和纸浆试样处理和试验的标准大气条件
QB/T 1461- -1992高透气纸张透气性的测定法
3术语和定义
GB/T 4687- -1984 确立的以及下列术语和定义适用于本标准。
3.1固化型滤纸cured fiter paper
用热固性树脂处理的滤纸。
3.2非園化型滤紙non - cured fter paper
用热塑性树脂处理的滤纸。
标准图片预览
标准内容
内燃机工业滤纸
QC/T794-2007
本标准规定了内燃机工业滤纸（以下简称滤纸）的术语和定义、分类、要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于内燃机滤清器用滤纸。2
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4502002纸和纸板试样的采取CB/T451.1纸和纸板尺寸及偏斜度的测定CB/T451.2-2002纸和纸板定量的测定GB/T451.32002
纸和纸板厚度的测定
CB/T454-2002纸耐破度的测定
CB/T462-2003
纸和纸板水分的测定
GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
纸、纸板、纸浆的术语第1部分
CB/T46871984
CB/T10342-2002
CB/T107392002
QB/T1461-1992
3术语和定义
纸张的包装和标志
纸、纸板和纸浆试样处理和试验的标准大气条件高透气纸张透气性的测定法
GB/T4687—1984确立的、以及下列术语和定义适用于本标准3.1
固化型滤纸curedfilterpaper
用热固性树脂处理的滤纸。
非固化型滤纸non-cured filterpaper用热塑性树脂处理的滤纸。
透气度airpermeability
QC/T794-2007
在规定的127Pa压差下，单位时间、单位面积滤纸所通过的平均空气流量。以升每平方米秒[L（m.s)]表示。
正面topside
滤纸在成型时，不与造纸成型网接触的面。3.5
网面wireside
滤纸在成型时，与造纸成型网接触的面。4分类
滤纸为卷筒纸，
4.2按树脂处理方式分为固化型滤纸和非固化型滤纸两大类按过滤功能分为空气滤纸、机油滤纸、燃油滤纸（柴油滤纸、汽油滤纸）三大系列。43
按颜色分为白色、黄色、红色等，亦可为订货合同规定的其他颜色。4.4
按形式分为瓦楞和平板两种。
5要求
5.1外观
每卷纸的接头数应不超过2个，并在纸卷端面作出标记，接头应牢固。5.1.1
纸的切边应整齐。纸卷端面应平整、洁净。纸卷应紧实，简芯不应松动纸面应洁净，不应有孔洞、皱折、破裂、色斑、色点、浆块等影响使用的外观缺陷。纸面的色调一致，不应有明显色差。瓦楞纸的瓦楞应完整，瓦楞排列均勾，瓦楞表面不应有破裂。浸溃均匀，折叠时不应有脱层、断裂等缺陷网面划线连续、间距均匀，线痕不能透到正面。划线间距为30mm40mm50mm亦可按订货合同规定。
5.1.8产品代号编写方法按附录A规定5.2技术指标
滤纸的技术指标应符合表1~表3规定。5.2.1
空气滤纸技术指标
指标名称
平板纸厚度
K230-1
指标名称
瓦楞纸厚度
瓦楞深度
耐破度
最大孔径
平均孔径
透气度
(Ap=127Pa)
挺度（纵向）
抗水性
指标名称
平板纸厚度
瓦楞纸厚度
瓦楞深度
耐破度
最大孔径
平均孔径
透气度
L/(m+s)
(Ap=127Pa)
挺度（纵向）
抗水性
≥230
≥2000
V(mag)
≥250
≥130
≥2000

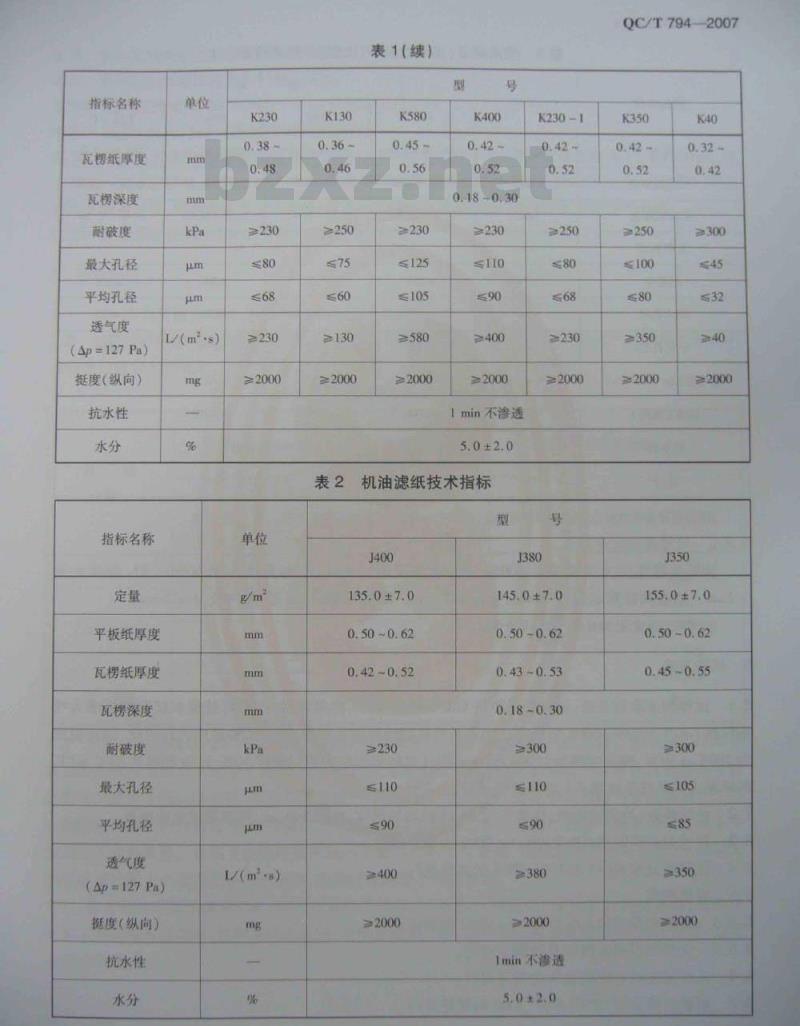

表1（续）
≥230
≤105
≥2000
0.18-0.30
≥400
≥2000
1min不渗透
机油滤纸技术指标
K230-1
≥250
≥230
≥2000
135.0±7.0
0.50~0.62
0.42~0.52
≥230
≥400
≥2000
145.0±7.0
0.50-0.62
0.43~0.53
0.18~0.30
≥300
≤110
≥380
≥2000
Imin不渗透
QC/T7942007
≥350
≥2000
≥2000
155.0±7.0
0.50-0.62
0.45-0.55
≥300
≥2000
QC/T7942007
指标名称
平板纸厚度下载标准就来标准下载网
瓦楞纸厚度
瓦楞深度
耐破度
最大孔径
平均孔径
透气度（Ap=127Pa）
挺度（纵向）
抗水性
注：滤纸的技术指标也
5.2.2尺寸偏差规定
滤纸纸卷宽度大
±2mm。纸卷筒径规定
燃油滤纸（柴油滤纸、汽油滤纸）技术指标单位
注：滤纸纸卷宽度、简径
试验方法
130.0±6.0
0.32m0.42
≥2000
140.0±7.0
0.40~0.50
0.32~0.42
150.0±7.0
0,42-0.52
0.35-0.45
0.18~0.30
180.0±9.0
0.48-0.60
0.43~0.53
≥2000
合同规定。
纸卷宽度小于
600mm时，宽度允差
600mm时，宽度充美主3mm
卷采用标准简芯
其内经为75mm。
允差±50mm。
同规定
6.1试样的采取和处理：试
条件按CB/T10739—2002的
为160℃±10℃，固化时间为15
进行武样处理和试验的标准大气取按GB/T450-2002的规定
试验前应进行固化，固化温度
中果是用热固性树脂处理的滤纸±2mm，固化过的滤纸应在相对显度50%±2%和温度23℃±1℃有试验。
的标准大气条件下放置4h后再进6.2外观检查：外观检查时，应给予约300lx的均匀照度，自距500mm，用视觉检查法检查。6.3尺寸偏差测定按CB/T451.1-2002的规定进行。6.4定量测定按CB/T451.2-2002的规定进行。6.5厚度测定
平板纸厚度按GB/T451.3-2002的规定进行6.5.1
瓦楞纸厚度按附录B的规定进行
瓦楞深度测定按附录B的规定进行6.6
耐破度测定按GB/T4542002的规定进行。6.7
6.8最大孔径测定按附录C的规定进行。6.9平均孔径测定按附录C的规定进行。6.10透气度测定按QB/T1461-1992的规定进行。挺度（纵向）测定按附录D的规定进行。6.11
QC/T794-2007
抗水性检测：将样品沿横幅裁取50mm×50mm的试样5片，用滴管将浓度为12.6g/100mL的6.12
乙醇滴一滴在试样的正面上，放置1min，然后观察试样上的乙醇是否渗透到试样的另一面，若5片试样均无渗透痕迹，则判定抗水性为合格；若有1片试样有渗透痕迹，则判定抗水性为不合格，6.13水分测定按GB/T462-2003的规定进行检验规则
7.1以一次交货量为一批
7.2计数抽样检验程序按
合格分类按表4的规定
（卷）
51~150
1513200
ENINNAAG
8（16)
应不多于10t。
2003的规定进行，样本单位为“卷”。产品抽样方案及不产
品抽样方案及不合格分类
抽样方索
检验二次抽样
检验水平S-3
B类不合格品
C类不合格品
不合格分类
类不合格
C类不合格
瓦楞深度
洗水性
尺寸偏差
外观质量
的样品数量应等于该方案给出的第一样本量。如果第一样本中7.3可接收性的确定第
接收数，应认为该批是可接收的；如果第一样本中发现的不合格发现的不合格品数小于或等于
品数大于或等于第一拒收数，应认为该批是不可接收的。如果第一样本中发现的不合格品数介于第接收数与第一拒收数之间，应检验由方案给出样本量的第二样本并累计在第一样本和第二样本中发现的不合格品数。如果不合格品累计数小于或等于第二接收数，则判定该批是可接收的：如果不合格品累计数大于或等于第二拒收数，则判定该批是不可接收的。7.4需方若对产品质量有异议，应在到货后3个月内（或按合同规定）通知供方共同复验，复验结果如不符合本标准规定，则判为批不合格，由供方负责处理；如符合本标准规定，则判为批合格，由需方负责处理。
QCT7942007
标惠、包装、运输和储存
滤纸的标志按8.2规定，产品的包装按CB/T10342-2002规定，或按订货合同规定。8.1
8.2每卷纸应标明产品名称、产品代号、标准编号、商标、企业名称、地址、规格、批号或简号、颜额色净质量、生产日期，并贴上产品合格证8.3运输时，应使用具有防护措施的洁净的运输工具，不允许和有污架性的物质共同运输。8.4在搬运过程中，应注意轻放，不允许抛扔，避免碰伤8.5滤纸应妥善储存于干燥、清洁、无污染且通凤良好的仓库内，以防雨、雪和潮气的影响；应避免直接光照：应竖立放置，避免受压。A.1产品代号按以下方法编写：
附录A
（规范性附录）
产品代号编写方法
QC/T794-2007
产品代号由企业代号、产品分类代号、产品系列代号、产品型号、品种五部分组成（见图A1）：企业代号由企业确定，用两个汉语拼音字母表示：a）
产品分类代号用大写的英文字母表示：G——固化型，F——非固化型；b）
e）产品系列代号用大写的英文字母表示：K——空气滤纸，J——机油滤纸，R—燃油滤纸；d）产品型号用产品的透气度指标表示；e
品种：同一型号不同品种的编号由“_”和从1开始的阿拉伯数字组成，例如“-1”“-2”等。品种（同一型号不同品种）
产品型号
产品系列代号
产品分类代号
企业代号
图A.1产品代号编写方法
示例：杭州新华纸业有限公司（XH）生产的非固化型空气滤纸，透气度指标为大于或等于130L/（m·s），其产品代号为XHFK130，该型号的其他品种，其编号为XHFK130-1、XHFK130-2等。QC/T794-2007
试验用仪器
附录B
（规范性附录）
瓦楞纸厚度及瓦深度测试方法
B.1.1试验用仪器由千分表、检测头、测定台三部分组成B.1.2检测头为直线型（见图B.1），与纸张的接触为线接触。检测头应平行于测定台，不平行度为小于或等于0.01mm。
B.1.3 测试压力为2N以下。
B.2试样准备
在卷筒纸上取全幅纸样，纸样不应卷曲、受压。将纸样沿横幅裁取5片试样。B.3测试步骤
B.3.1测试前先将仪器调零。
B.3.2瓦楞纸厚度测定：将试样放置于测定台上，瓦楞方向与检测头平行（见图B.2）。放下检测头至瓦楞最低点，略移动试样，读取最低数值，此数值为瓦楞纸厚度（见图B.4）。测试结果以5片试样的平均值表示。
B.3.3瓦楞深度测定：将试样放置于测定台上，瓦楞方向与检测头垂直（见图B.3）。放下检测头，读取数值，此数值为试样的瓦全高T（见图B.4）。根据瓦楞纸厚度与瓦楞全高计算瓦楞深度。B.3.3.1瓦楞深度按式（B.1)计算：S=T-t
式中：
S瓦楞深度，mm;
T瓦楞全高，mm；
t瓦楞纸厚度，mm。
B.3.3.2瓦楞深度测定时，瓦楞全高与瓦楞纸厚度的测定应在试样的同一区域内。测试结果以5片试样的平均值表示。
瓦楞纸厚度测定仪检测头简图
检测头
测试纸样
瓦楞纸厚度测定示意图
检测头
测试纸样
瓦楞全高测定示意图
图B.4瓦楞纸厚度、瓦楞全高示意图QC/T7942007
QC/T794-2007
C.1 试验方法
附录C
（规范性附录）
孔径测试方法
孔径的测定采用气泡法，当试样的测试面积被试剂覆盖后，慢慢地增加试样下的气压，使试样毛细管内液体被空气逐出，并在液体表面形成气泡，最初是单个的气泡，接着是多个气泡会通过试样的毛细管冒出来。从最大毛细管内冒出来的气泡为第一个气泡，孔径大小是通过气泡的各自不同的压力计算出来的。
C.2试验用仪器
试验用仪器由夹纸装置、转子流量计、调节装置、压力变换器和连接管五部分组成。C.2.1夹纸装置：夹纸装置由上下两个平滑的圆环组成，圆环内径为Φ35.7mm，上圆环的高度为10mm±0.5mm。试样夹在两个平滑的圆环之间，应使试样在它的圆环表面上夹紧并保持密封，边缘不漏气，并形成一个1000mm2±20mm的测试面积。测试结果应注意因漏气而影响精确度。C.2.2转子流量计。
C.2.2.1转子流量计的测量范围为（0~1600）L/h，而且应有0.1MPa的测试压力C.2.2.2转子流量计应垂直安装。C.2.3调节装置：调节装置应能精确地调节压力和气流，并在试验过程中保持稳定的气压、气流。C.2.4压力指示器：范围为0kPa~10kPa，精度为10PaC.2.5连接管：试验装置应同压缩管或高压空气贮罐连接，连接管应尽可能短，而且应避免弯折和打结。连接管的内径在10mm±3mm范围内。C.3试验用试剂
试验用试剂应为分析纯
C.4测试步骤
C.4.1在纸卷上取全幅纸样，沿横幅将纸样裁切成100mm×100mm的试样5片C.4.2将试样夹紧在夹纸装置中，此时要适量打开阀门，然后在试样上加入试剂直至液面与夹纸装置的上表面平齐，再慢慢关闭出气阀门，使试样下的压力慢慢升高，同时，注意观察液面的变化，记下第一个气泡冒出来时的气压值，此时的气压为最大孔径所对应的气压值，测试表面边上的气泡不应计算在内。继续慢慢升高气压，直到整个液面布满气泡，此时的气压为平均孔径所对应的气压值。为了得到精确的气压值，气压应缓慢地上升。C.4.3孔径按式(C.1)计算：
式中：
孔径值，Am；
试剂表面张力，N/m；
气压值，Pa；
试剂的密度，kg/m；
试剂的液面高度，m。
p-9.81ph×10%
测试结果以5片试样的平均值表示。C.4.4
QC/T7942007
QC/T794-2007
D.1试验用仪器
附录D
（规范性附录）
挺度测试方法
Gurley挺度仪（见图D.1），型号：41710，精度为0.1mgPRESS
睡垂支辑
仪表盘
D.2试样准备
沿纸样横幅切取5片试样
皱折、卷曲。
D.3测试步骤
可逆电机
刻度盘
Gurley挺度仪简图
寸为：长63.5mm，宽50.8mm见图D.2）。试样应平整，不应D.3.1将仪器调至水平位置，打开电源开关，选择合适的磁码将其安装在摆锤的合适位置上，码的质量及安装位置应使试样试验时能获得一个刻度盘中2至6之间的刻度值。D.3.2根据试样尺寸将试样夹设置在合适的位置上，然后将试样的一端（长度方向）夹在试样夹中，试样被夹人试样夹中的尺寸为6.4mm±0.2mm，试样的另一端（试样底部）与摆锤的翼重叠部分尺寸应为6.4mm±0.2mm。
D.3.3根据试样尺寸在仪表盘面上设定相应的长度、宽度，根据摆锤上的码位置及磁码质量在仪表盘面上设定相应的磁码位置及码质量，按reset键（清零键），仪器清零，此时摆锤不动。12
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
QC/T794-2007
本标准规定了内燃机工业滤纸（以下简称滤纸）的术语和定义、分类、要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于内燃机滤清器用滤纸。2
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4502002纸和纸板试样的采取CB/T451.1纸和纸板尺寸及偏斜度的测定CB/T451.2-2002纸和纸板定量的测定GB/T451.32002
纸和纸板厚度的测定
CB/T454-2002纸耐破度的测定
CB/T462-2003
纸和纸板水分的测定
GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
纸、纸板、纸浆的术语第1部分
CB/T46871984
CB/T10342-2002
CB/T107392002
QB/T1461-1992
3术语和定义
纸张的包装和标志
纸、纸板和纸浆试样处理和试验的标准大气条件高透气纸张透气性的测定法
GB/T4687—1984确立的、以及下列术语和定义适用于本标准3.1
固化型滤纸curedfilterpaper
用热固性树脂处理的滤纸。
非固化型滤纸non-cured filterpaper用热塑性树脂处理的滤纸。
透气度airpermeability
QC/T794-2007
在规定的127Pa压差下，单位时间、单位面积滤纸所通过的平均空气流量。以升每平方米秒[L（m.s)]表示。
正面topside
滤纸在成型时，不与造纸成型网接触的面。3.5
网面wireside
滤纸在成型时，与造纸成型网接触的面。4分类
滤纸为卷筒纸，
4.2按树脂处理方式分为固化型滤纸和非固化型滤纸两大类按过滤功能分为空气滤纸、机油滤纸、燃油滤纸（柴油滤纸、汽油滤纸）三大系列。43
按颜色分为白色、黄色、红色等，亦可为订货合同规定的其他颜色。4.4
按形式分为瓦楞和平板两种。
5要求
5.1外观
每卷纸的接头数应不超过2个，并在纸卷端面作出标记，接头应牢固。5.1.1
纸的切边应整齐。纸卷端面应平整、洁净。纸卷应紧实，简芯不应松动纸面应洁净，不应有孔洞、皱折、破裂、色斑、色点、浆块等影响使用的外观缺陷。纸面的色调一致，不应有明显色差。瓦楞纸的瓦楞应完整，瓦楞排列均勾，瓦楞表面不应有破裂。浸溃均匀，折叠时不应有脱层、断裂等缺陷网面划线连续、间距均匀，线痕不能透到正面。划线间距为30mm40mm50mm亦可按订货合同规定。
5.1.8产品代号编写方法按附录A规定5.2技术指标
滤纸的技术指标应符合表1~表3规定。5.2.1
空气滤纸技术指标
指标名称
平板纸厚度
K230-1
指标名称
瓦楞纸厚度
瓦楞深度
耐破度
最大孔径
平均孔径
透气度
(Ap=127Pa)
挺度（纵向）
抗水性
指标名称
平板纸厚度
瓦楞纸厚度
瓦楞深度
耐破度
最大孔径
平均孔径
透气度
L/(m+s)
(Ap=127Pa)
挺度（纵向）
抗水性
≥230
≥2000
V(mag)
≥250
≥130
≥2000
表1（续）
≥230
≤105
≥2000
0.18-0.30
≥400
≥2000
1min不渗透
机油滤纸技术指标
K230-1
≥250
≥230
≥2000
135.0±7.0
0.50~0.62
0.42~0.52
≥230
≥400
≥2000
145.0±7.0
0.50-0.62
0.43~0.53
0.18~0.30
≥300
≤110
≥380
≥2000
Imin不渗透
QC/T7942007
≥350
≥2000
≥2000
155.0±7.0
0.50-0.62
0.45-0.55
≥300
≥2000
QC/T7942007
指标名称
平板纸厚度下载标准就来标准下载网
瓦楞纸厚度
瓦楞深度
耐破度
最大孔径
平均孔径
透气度（Ap=127Pa）
挺度（纵向）
抗水性
注：滤纸的技术指标也
5.2.2尺寸偏差规定
滤纸纸卷宽度大
±2mm。纸卷筒径规定
燃油滤纸（柴油滤纸、汽油滤纸）技术指标单位
注：滤纸纸卷宽度、简径
试验方法
130.0±6.0
0.32m0.42
≥2000
140.0±7.0
0.40~0.50
0.32~0.42
150.0±7.0
0,42-0.52
0.35-0.45
0.18~0.30
180.0±9.0
0.48-0.60
0.43~0.53
≥2000
合同规定。
纸卷宽度小于
600mm时，宽度允差
600mm时，宽度充美主3mm
卷采用标准简芯
其内经为75mm。
允差±50mm。
同规定
6.1试样的采取和处理：试
条件按CB/T10739—2002的
为160℃±10℃，固化时间为15
进行武样处理和试验的标准大气取按GB/T450-2002的规定
试验前应进行固化，固化温度
中果是用热固性树脂处理的滤纸±2mm，固化过的滤纸应在相对显度50%±2%和温度23℃±1℃有试验。
的标准大气条件下放置4h后再进6.2外观检查：外观检查时，应给予约300lx的均匀照度，自距500mm，用视觉检查法检查。6.3尺寸偏差测定按CB/T451.1-2002的规定进行。6.4定量测定按CB/T451.2-2002的规定进行。6.5厚度测定
平板纸厚度按GB/T451.3-2002的规定进行6.5.1
瓦楞纸厚度按附录B的规定进行
瓦楞深度测定按附录B的规定进行6.6
耐破度测定按GB/T4542002的规定进行。6.7
6.8最大孔径测定按附录C的规定进行。6.9平均孔径测定按附录C的规定进行。6.10透气度测定按QB/T1461-1992的规定进行。挺度（纵向）测定按附录D的规定进行。6.11
QC/T794-2007
抗水性检测：将样品沿横幅裁取50mm×50mm的试样5片，用滴管将浓度为12.6g/100mL的6.12
乙醇滴一滴在试样的正面上，放置1min，然后观察试样上的乙醇是否渗透到试样的另一面，若5片试样均无渗透痕迹，则判定抗水性为合格；若有1片试样有渗透痕迹，则判定抗水性为不合格，6.13水分测定按GB/T462-2003的规定进行检验规则
7.1以一次交货量为一批
7.2计数抽样检验程序按
合格分类按表4的规定
（卷）
51~150
1513200
ENINNAAG
8（16)
应不多于10t。
2003的规定进行，样本单位为“卷”。产品抽样方案及不产
品抽样方案及不合格分类
抽样方索
检验二次抽样
检验水平S-3
B类不合格品
C类不合格品
不合格分类
类不合格
C类不合格
瓦楞深度
洗水性
尺寸偏差
外观质量
的样品数量应等于该方案给出的第一样本量。如果第一样本中7.3可接收性的确定第
接收数，应认为该批是可接收的；如果第一样本中发现的不合格发现的不合格品数小于或等于
品数大于或等于第一拒收数，应认为该批是不可接收的。如果第一样本中发现的不合格品数介于第接收数与第一拒收数之间，应检验由方案给出样本量的第二样本并累计在第一样本和第二样本中发现的不合格品数。如果不合格品累计数小于或等于第二接收数，则判定该批是可接收的：如果不合格品累计数大于或等于第二拒收数，则判定该批是不可接收的。7.4需方若对产品质量有异议，应在到货后3个月内（或按合同规定）通知供方共同复验，复验结果如不符合本标准规定，则判为批不合格，由供方负责处理；如符合本标准规定，则判为批合格，由需方负责处理。
QCT7942007
标惠、包装、运输和储存
滤纸的标志按8.2规定，产品的包装按CB/T10342-2002规定，或按订货合同规定。8.1
8.2每卷纸应标明产品名称、产品代号、标准编号、商标、企业名称、地址、规格、批号或简号、颜额色净质量、生产日期，并贴上产品合格证8.3运输时，应使用具有防护措施的洁净的运输工具，不允许和有污架性的物质共同运输。8.4在搬运过程中，应注意轻放，不允许抛扔，避免碰伤8.5滤纸应妥善储存于干燥、清洁、无污染且通凤良好的仓库内，以防雨、雪和潮气的影响；应避免直接光照：应竖立放置，避免受压。A.1产品代号按以下方法编写：
附录A
（规范性附录）
产品代号编写方法
QC/T794-2007
产品代号由企业代号、产品分类代号、产品系列代号、产品型号、品种五部分组成（见图A1）：企业代号由企业确定，用两个汉语拼音字母表示：a）
产品分类代号用大写的英文字母表示：G——固化型，F——非固化型；b）
e）产品系列代号用大写的英文字母表示：K——空气滤纸，J——机油滤纸，R—燃油滤纸；d）产品型号用产品的透气度指标表示；e
品种：同一型号不同品种的编号由“_”和从1开始的阿拉伯数字组成，例如“-1”“-2”等。品种（同一型号不同品种）
产品型号
产品系列代号
产品分类代号
企业代号
图A.1产品代号编写方法
示例：杭州新华纸业有限公司（XH）生产的非固化型空气滤纸，透气度指标为大于或等于130L/（m·s），其产品代号为XHFK130，该型号的其他品种，其编号为XHFK130-1、XHFK130-2等。QC/T794-2007
试验用仪器
附录B
（规范性附录）
瓦楞纸厚度及瓦深度测试方法
B.1.1试验用仪器由千分表、检测头、测定台三部分组成B.1.2检测头为直线型（见图B.1），与纸张的接触为线接触。检测头应平行于测定台，不平行度为小于或等于0.01mm。
B.1.3 测试压力为2N以下。
B.2试样准备
在卷筒纸上取全幅纸样，纸样不应卷曲、受压。将纸样沿横幅裁取5片试样。B.3测试步骤
B.3.1测试前先将仪器调零。
B.3.2瓦楞纸厚度测定：将试样放置于测定台上，瓦楞方向与检测头平行（见图B.2）。放下检测头至瓦楞最低点，略移动试样，读取最低数值，此数值为瓦楞纸厚度（见图B.4）。测试结果以5片试样的平均值表示。
B.3.3瓦楞深度测定：将试样放置于测定台上，瓦楞方向与检测头垂直（见图B.3）。放下检测头，读取数值，此数值为试样的瓦全高T（见图B.4）。根据瓦楞纸厚度与瓦楞全高计算瓦楞深度。B.3.3.1瓦楞深度按式（B.1)计算：S=T-t
式中：
S瓦楞深度，mm;
T瓦楞全高，mm；
t瓦楞纸厚度，mm。
B.3.3.2瓦楞深度测定时，瓦楞全高与瓦楞纸厚度的测定应在试样的同一区域内。测试结果以5片试样的平均值表示。
瓦楞纸厚度测定仪检测头简图
检测头
测试纸样
瓦楞纸厚度测定示意图
检测头
测试纸样
瓦楞全高测定示意图
图B.4瓦楞纸厚度、瓦楞全高示意图QC/T7942007
QC/T794-2007
C.1 试验方法
附录C
（规范性附录）
孔径测试方法
孔径的测定采用气泡法，当试样的测试面积被试剂覆盖后，慢慢地增加试样下的气压，使试样毛细管内液体被空气逐出，并在液体表面形成气泡，最初是单个的气泡，接着是多个气泡会通过试样的毛细管冒出来。从最大毛细管内冒出来的气泡为第一个气泡，孔径大小是通过气泡的各自不同的压力计算出来的。
C.2试验用仪器
试验用仪器由夹纸装置、转子流量计、调节装置、压力变换器和连接管五部分组成。C.2.1夹纸装置：夹纸装置由上下两个平滑的圆环组成，圆环内径为Φ35.7mm，上圆环的高度为10mm±0.5mm。试样夹在两个平滑的圆环之间，应使试样在它的圆环表面上夹紧并保持密封，边缘不漏气，并形成一个1000mm2±20mm的测试面积。测试结果应注意因漏气而影响精确度。C.2.2转子流量计。
C.2.2.1转子流量计的测量范围为（0~1600）L/h，而且应有0.1MPa的测试压力C.2.2.2转子流量计应垂直安装。C.2.3调节装置：调节装置应能精确地调节压力和气流，并在试验过程中保持稳定的气压、气流。C.2.4压力指示器：范围为0kPa~10kPa，精度为10PaC.2.5连接管：试验装置应同压缩管或高压空气贮罐连接，连接管应尽可能短，而且应避免弯折和打结。连接管的内径在10mm±3mm范围内。C.3试验用试剂
试验用试剂应为分析纯
C.4测试步骤
C.4.1在纸卷上取全幅纸样，沿横幅将纸样裁切成100mm×100mm的试样5片C.4.2将试样夹紧在夹纸装置中，此时要适量打开阀门，然后在试样上加入试剂直至液面与夹纸装置的上表面平齐，再慢慢关闭出气阀门，使试样下的压力慢慢升高，同时，注意观察液面的变化，记下第一个气泡冒出来时的气压值，此时的气压为最大孔径所对应的气压值，测试表面边上的气泡不应计算在内。继续慢慢升高气压，直到整个液面布满气泡，此时的气压为平均孔径所对应的气压值。为了得到精确的气压值，气压应缓慢地上升。C.4.3孔径按式(C.1)计算：
式中：
孔径值，Am；
试剂表面张力，N/m；
气压值，Pa；
试剂的密度，kg/m；
试剂的液面高度，m。
p-9.81ph×10%
测试结果以5片试样的平均值表示。C.4.4
QC/T7942007
QC/T794-2007
D.1试验用仪器
附录D
（规范性附录）
挺度测试方法
Gurley挺度仪（见图D.1），型号：41710，精度为0.1mgPRESS
睡垂支辑
仪表盘
D.2试样准备
沿纸样横幅切取5片试样
皱折、卷曲。
D.3测试步骤
可逆电机
刻度盘
Gurley挺度仪简图
寸为：长63.5mm，宽50.8mm见图D.2）。试样应平整，不应D.3.1将仪器调至水平位置，打开电源开关，选择合适的磁码将其安装在摆锤的合适位置上，码的质量及安装位置应使试样试验时能获得一个刻度盘中2至6之间的刻度值。D.3.2根据试样尺寸将试样夹设置在合适的位置上，然后将试样的一端（长度方向）夹在试样夹中，试样被夹人试样夹中的尺寸为6.4mm±0.2mm，试样的另一端（试样底部）与摆锤的翼重叠部分尺寸应为6.4mm±0.2mm。
D.3.3根据试样尺寸在仪表盘面上设定相应的长度、宽度，根据摆锤上的码位置及磁码质量在仪表盘面上设定相应的磁码位置及码质量，按reset键（清零键），仪器清零，此时摆锤不动。12
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
