QC/T 820-2009
基本信息
标准号： QC/T 820-2009
中文名称：汽车、摩托车仪表用步进电机
标准类别：汽车行业标准(QC)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：326383
标准分类号
关联标准
出版信息
相关单位信息
标准简介
QC/T 820-2009.Stepper motor for automobile and motorcycle instrument.
1范围
QC/T 820规定了汽车、摩托车仪表用步进电机的要求、试验方法、检验规则和标志、包装、储存、保管。
QC/T 820适用于汽车摩托车用各类仪表中驱动指针的步进电机(以下简称步进电机)。其他机动车仪表用步进电机也可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 18655- -2002 用于保护车载接收机的无线电骚扰特性的限值和测量方法( IEC/CISPR 25 ,IDT)
JB/T 7803- -2007 仪用步 进电动机
QC/T 727- 2007汽车 、摩托车用仪表
3要求
3.1 一般规定
3.1.1 产品文件:
3.1.1.1 步进电机应符合本标准的要求,并应按经规定程序批准的图样及设计文件制造。
3.1.1.2步进电机的外形 安装尺寸和标志应符合产品图样的规定。
3.1.2常 态工作环境条件:常态工作环境条件见表1。
3.2 外观
3.2.1步进电机表面应 平整、边缘光洁,无划痕、油污等影响外观质量的缺陷。
3.2.2步进电机 上的符号、数字及其他标志应清晰、完整。
3.2.3步 进电机针轴镀层应无剥落,无氧化，无弯曲。
3.2.4步 进电机引脚镀层应无剥落,无氧化。
3.3运动状态
在符合驱动信号要求的电路控制下,当信号中稳变化时,步进电机应转动平滑,无明显卡滞现象,装指针后应运动平稳。
1范围
QC/T 820规定了汽车、摩托车仪表用步进电机的要求、试验方法、检验规则和标志、包装、储存、保管。
QC/T 820适用于汽车摩托车用各类仪表中驱动指针的步进电机(以下简称步进电机)。其他机动车仪表用步进电机也可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 18655- -2002 用于保护车载接收机的无线电骚扰特性的限值和测量方法( IEC/CISPR 25 ,IDT)
JB/T 7803- -2007 仪用步 进电动机
QC/T 727- 2007汽车 、摩托车用仪表
3要求
3.1 一般规定
3.1.1 产品文件:
3.1.1.1 步进电机应符合本标准的要求,并应按经规定程序批准的图样及设计文件制造。
3.1.1.2步进电机的外形 安装尺寸和标志应符合产品图样的规定。
3.1.2常 态工作环境条件:常态工作环境条件见表1。
3.2 外观
3.2.1步进电机表面应 平整、边缘光洁,无划痕、油污等影响外观质量的缺陷。
3.2.2步进电机 上的符号、数字及其他标志应清晰、完整。
3.2.3步 进电机针轴镀层应无剥落,无氧化，无弯曲。
3.2.4步 进电机引脚镀层应无剥落,无氧化。
3.3运动状态
在符合驱动信号要求的电路控制下,当信号中稳变化时,步进电机应转动平滑,无明显卡滞现象,装指针后应运动平稳。

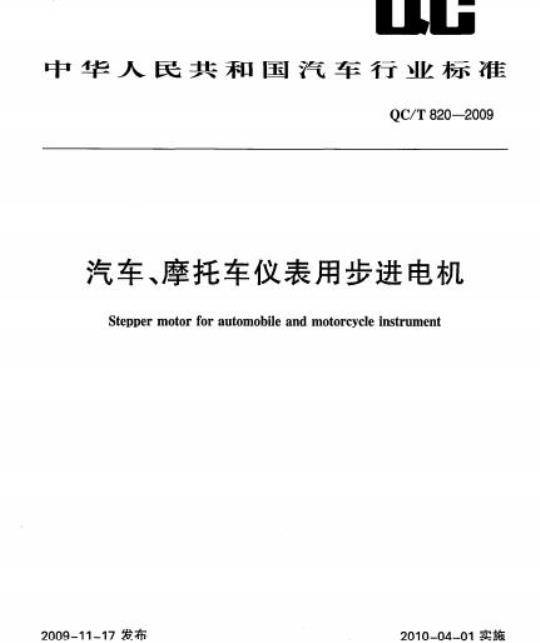

标准图片预览
标准内容
ICS43.040.10
中华人民共和国汽车行业标准
QC/T820—2009
汽车、摩托车仪表用步进电机
Stepper motor for automobile and motorcycle instrument2009-11-17发布
2010-04-01实施
中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
工科【2009年】第63号
工业和信息化部批准《除雪车》等139项行业标准，其中汽车行业标准29项、制药装备行业标准29项、包装行业标准4项、纺织行业标准77项（标准编号、名称、主要内容及起始实施日期见附件1）；批准FZ/T73001—2008《袜子》纺织行业标准修改单（见附件2），现予公布，标准修改单自公布之日起实施。汽车行业标准自2010年4月1日起实施。
以上汽车、制药装备、包装行业标准由中国计划出版社出版，纺织行业标准由中国标准出版社出版。附件：29项汽车行业标准编号及名称中华人民共和国工业和信息化部二〇〇九年十一月十七日
附件：
标准编号
QC/T807—2009
QC/T808-
QC/T631—2009
QC/T60—2009
QC/T658-—2009
QC/T44—2009
QC/T633—2009
QC/T809—2009
QC/T810—2009
QC/T811—2009
QC/T812—2009
QC/T813-2009
QC/T814—2009
QC/T815—2009
QC/T816—2009
QC/T817-—2009
QC/T818—2009
QC/T71—2009
QC/T819—2009
QC/T227.1—2009
QC/T227.2—2009
OC/T232—2009
QC/T820—2009
QC/T14—2009
QC/T821-—2009
QC/T822-
QC/T8232009
QC/T824-
—2009
QC/T462-
29项汽车行业标准编号及名称
标准名称
除雪车
采血车技术条件
汽车排气消声器总成技术条件和试验方法摩托车和轻便摩托车整车性能台架试验方法汽车空调制冷系统性能道路试验方法汽车风窗玻璃电动刮水器
客车座椅
车用燃气喷嘴
汽车起动机用电磁开关技术条件沥青道路微波养护车
柴油机曲轴箱油气分离器技术条件和试验方法二甲醚汽车专用装置技术要求
二甲醚汽车专用装置的安装要求快插式二甲醚汽车加注口
加氢车技术条件
摩托车和轻便摩托车簧片阀式二次空气补给机构耐久性要求与试验方法
摩托车和轻便摩托车辐条式车轮摩托车和轻便摩托车轮辋
两轮摩托车和两轮轻便摩托车车架摩托车和轻便摩托车制动片摩擦性能试验方法摩托车和轻便摩托车制动片粘结剪切强度试验方法
摩托车和轻便摩托车制动手柄强度要求及试验方法
汽车、摩托车仪表用步进电机
汽车用轮胎气压表
汽车用发动机冷却水及润滑油温度传感器汽车用发动机润滑油压力传感器汽车、摩托车用燃油传感器
汽车用转速传感器
汽车发动机工作小时表
被代替标准
QC/T631—1999
QC/T 630——1999
QC/T60—1993
QC/T658—2000
QC/T44—1997
QC/T633—2000
QC/T71—1993
OC/T227.1—1997
QC/T227.2—1997
QC/T232—1997
QC/T14—1992
QC/T462—1999
1范围
2规范性引用文件
3要求
4试验方法
5检验规则·
6标志、包装、储存、保管
QC/T820—2009
QC/T820—2009
本标准由全国汽车标准化技术委员会提出。本标准由全国汽车标准化技术委员会归口。本标准负责起草单位：安徽金海达汽车电子有限公司、伟力驱动技术（深圳）有限公司、宁波诚瑞电子有限公司。
本标准主要起草人：陈建海、钱晓霞、刘旭聪、徐华。本标准为首次发布。
1范围
汽车、摩托车仪表用步进电机
QC/T820-2009
本标准规定了汽车、摩托车仪表用步进电机的要求、试验方法、检验规则和标志、包装、储存、保管。
本标准适用于汽车、摩托车用各类仪表中驱动指针的步进电机（以下简称步进电机）。其他机动车仪表用步进电机也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB18655—2002用于保护车载接收机的无线电骚扰特性的限值和测量方法（IEC/CISPR25，IDT）JB/T7803—2007仪用步进电动机QC/T727—2007汽车摩托车用仪表3要求
3.1一般规定
3.1.1产品文件：
3.1.1.1步进电机应符合本标准的要求，并应按经规定程序批准的图样及设计文件制造。3.1.1.2步进电机的外形、安装尺寸和标志应符合产品图样的规定。3.1.2常态工作环境条件：常态工作环境条件见表1。表1常态工作环境条件
相对湿度
温度范围：步进电机的工作温度及储存温度范围见表2。表2温度范围
工作温度范围，℃
86~106
储存温度范围,℃
3.1.4工作电压范围：步进电机的标称电压为5V，其工作电压范围见表3。QC/T820—2009
标称电压，V
3.2外观
表3工作电压范围
工作电压范围，V
3.2.1步进电机表面应平整、边缘光洁，无划痕、油污等影响外观质量的缺陷。3.2.2步进电机上的符号、数字及其他标志应清晰、完整。3.2.3步进电机针轴镀层应无剥落，无氧化，无弯曲。3.2.4步进电机引脚镀层应无剥落，无氧化。3.3运动状态
在符合驱动信号要求的电路控制下，当信号平稳变化时，步进电机应转动平滑，无明显卡滞现象，装指针后应运动平稳。
3.4基本特性
3.4.1转角范围：输出轴最大转角应不低于270°。3.4.2针轴轴向受力：步进电机针轴轴向最大受力，压力应不低于130N，拉力应不低于70N。3.5针轴转动力矩
步进电机针轴的转动力矩应不小于1.0mN·m。3.6工作噪声
步进电机的工作噪声应不超过50dB（A），对经过耐久性试验后的电机则应不超过60dB（A）。3.7绝缘电阻
步进电机各相绕组对机壳及各绕组之间的绝缘电阻应符合JB/T7803一2007中5.11的规定。3.8引脚抗拉力
步进电机引脚抗拉力应不小于9.8N。3.9耐温度变化
步进电机按表2规定的储存温度范围进行耐温度变化试验后，外观应无异常变化。并应符合3.3和3.4.2的规定。
3.10耐温度、湿度循环变化
步进电机按QC/T727—2007中4.13规定进行10个循环的耐温度、湿度循环变化试验后，外观应无异常变化。并应符合3.3和3.4.2的规定。3.11耐振动
步进电机按QC/T7272007中4.15规定进行耐振动试验后，应符合3.3、3.4.2、3.5和3.6的规定。
3.12耐久性
在符合驱动信号要求的电路控制下，步进电机应能经受1500h的耐久试验。试验后应符合3.33.4.2和3.6的规定。
3.13电磁骚扰性
QC/T820—2009
步进电机在按4.13规定的方法进行电磁骚扰试验时，传导骚扰限值应符合GB18655—2002中表6和表8等级3的规定，辐射骚扰限值应符合GB18655—2002中表12等级3的规定。4试验方法
4.1试验条件
4.1.1步进电机的基本特性检验应在3.1.2规定的环境条件下进行。4.1.2步进电机与相匹配的驱动信号配套进行试验。驱动信号由生产厂家根据产品属性自行定义。4.1.3试验用的电源为直流电源，其波纹电压应不大于15mV。试验电压应符合表4的规定，且电压表的精度应不低于1.5级。
4.1.4标准温度计的精度应为±1℃。表4试验电压
标称电压，V
4.2外观检查
试验电压,V
耐久性试验电压，V
外观检查时，应给予约3001x的均匀照度，目距500mm，用视觉检查法检查。4.3转角范围试验
给电机装上指针，施加匹配的脉冲信号，驱动电机从初始止档位置至指针停止偏转时，测量其转角范围。应符合3.4.1的规定。运动状态检查应在本试验中进行。4.4针轴轴向受力试验
用推拉力计测试步进电机针轴轴向受力。给步进电机针轴逐渐施加压力（或拉力）至130N（或70N），在此状态下稳定1min后，检查步进电机针轴有无松脱、电机旋转有无卡滞现象。4.5针轴转矩试验
给步进电机施加5V、200/s微步脉冲信号，用扭力计测试针轴的转矩。应符合3.5的规定。4.6工作噪声试验
将步进电机放入隔音环境中，背景噪声不超过30dB（A），分贝计探头位于电机轴上方，距顶端4cm，在与步进电机匹配的5V、200°/s微步脉冲信号下，测量步进电机的工作噪声。应符合3.6的规定。
4.7绝缘电阻试验
步进电机按JB/T7803—1995中6.11的规定进行绝缘电阻测试。测试结果应符合3.7的规定。4.8引脚抗拉力试验
用拉力计测试步进电机引脚抗拉力。给步进电机引脚逐渐施加拉力至9.8N，在此状态下稳定1min后，检查步进电机引脚有无松脱现象。4.9耐温度变化试验
按QC/T727—2007中5.9规定的方法进行。试验后应符合3.9的规定。4.10耐温度、湿度循环变化试验3
QC/T820—2009
按QC/T727—2007中5.11规定的方法进行。试验后应符合3.10的规定。4.11耐振动试验
按QC/T727—2007中5.17规定的方法进行。试验后应符合3.11的规定。4.12耐久性试验
试验在3.1.2规定的环境条件下进行。在符合驱动信号要求的电路控制下，给步进电机施以交变频率，使其在从0°至最大转角约90%的范围内往复运动，试验共进行1500h。试验后应符合3.12的规定。
4.13电磁骚扰性试验
4.13.1试验点：试验时，步进电机接5V、200°/s微步脉冲信号，处于正常工作状态。4.13.2电磁骚扰性试验：步进电机的电磁骚扰性试验按GB18655—2002中第3章的规定进行。辐射骚扰试验选用TEM小室法。
5检验规则
5.1合格文件和标记
每只步进电机经检验合格后方能出厂，并应附有产品质量合格证或标记。5.2检验的类别
步进电机的检验分为出厂检验、验收检验和型式检验。5.3出厂检验
出厂检验项目包括步进电机的外观、运动状态。5.4验收检验
按QC/T727—2007中6.4规定的方法进行。5.5型式检验
5.5.1应进行型式检验的几种情况：按QC/T727—2007中6.5.1的规定进行。5.5.2抽样和分组：
5.5.2.1样品数量：型式检验的产品应从出厂检验合格的同一批产品中抽取，数量应不少于12只。5.5.2.2样品分组：先按出厂检验项目进行复验，复验合格后将样品平均分成4组。宜按下列分组及项目顺序进行检验。
第1组：工作噪声试验，针轴转矩试验，电磁骚扰性试验，耐振动试验；一第2组：绝缘电阻试验，耐温度变化试验，耐温度、湿度循环变化试验；一第3组：转角范围试验，针轴轴向受力试验，引脚抗拉力试验；一第4组：耐久性试验。
5.5.3合格判定：按QC/T727-—2007中6.5.3规定的方法进行。6标志、包装、储存、保管
按QC/T727—2007中第7章的规定进行。4
S/N:1580177-341
1580177341021
中华人民共和国汽车行业标准bzxZ.net
汽车、摩托车仪表用步进电机
QC/T820—2009
中国计划出版社出版
（地址：北京市西城区木禄地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
三河富华印刷包装有限公司印刷880×1230毫米1/160.5印张9千字2010年3月第1版2010年3月第1次印刷印数1—1500册
统一书号：1580177·341
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
