QC/T 417.1-2001.
1范围
QC/T 417.1规定了多线片式插接件的尺寸和特殊要求。
QC/T 417.1适用于车用电线束中的多线片式插接器及车辆上用于维修的分离插接器。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文,本标准出版时，所示版本均为有效,所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
QC/T 417.1-2001车用电线束插接器 第1部分: 定义、试验方法和一般性能要求(汽车部分)
3定义
本标准使用的各名称的定义在QC/T 417. 1- 2001中规定。
4尺寸特性
多线插头应符合表1和图1尺寸。
未标尺寸细节由生产者选择。
5特殊性能要 求
多线片式插接件除了满足QC/T 417. 1-2001种的一般性能要求外，还应满足下列特殊要求。
5.1设计要求
插头在冲压过程中，要注意有效接触区域以确保缝和倒角边不影响插接性能。
5.2接触电阻
按QC/T 417.1-2001中4. 8进行多线片式插头的接触电阻试验，其值应符合表2。

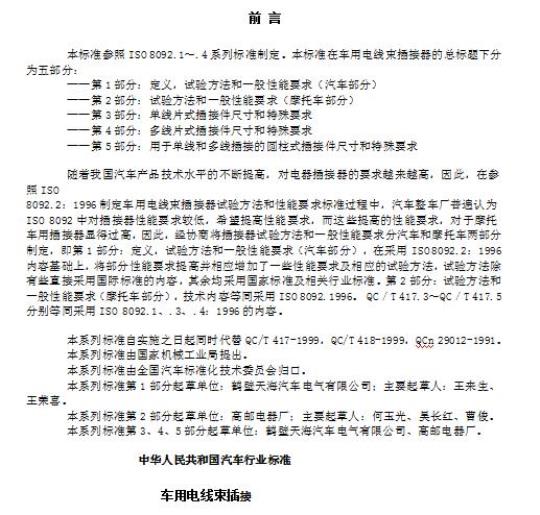

本标准参照ISO 8092. 1~.4系列标准制定。本标准在车用电线束插接器的总标题下分为五部分:
一第1部分:定义，试验方法和一般性能要求(汽车部分)
一第2部分:试验方法和一般性能要求( 摩托车部分)
一第3部分:单线片式插接件尺寸和特殊要求
一第4部分:多线片式插接件尺寸和特殊要求
一第5部分:用于单线和多线插接的圆柱式插接件尺寸和特殊要求
