中华人民共和国船舶行业标准
CB 3386. 1~3386. 2-92
船舶电缆耐火贯穿装置
1992-07-04发布
中国船舶工业总公司发布
1993-02-01实施
中华人民共和国船舶行业标准
船舶电缆耐火贯穿装置
技术条件
CB3386.1—92
分类号：U69
本标准等效采用1974年国际海上人命安全公约(SOLAS74)1983年修正案的有关部分。1主题内容与适用范围
本标准规定了船舶电缆耐火贯穿装置（以下简称贯穿装置)的型式分类、技术要求、试验方法和检验规则。
本标准适用于船舶上电缆贯穿A级或B级耐火分隔时，为保持该分隔的耐火完整性而设置的贯穿装置。
2引用标准
CB3386.2船舶电缆耐火贯穿装置耐火试验方法3术语
3.1不燃材料
通过规定的试验程序，加热到约750℃，既不燃烧，也不发出足量的造成自燃的易燃蒸气的材料。3.2隔热材料
具有热绝缘作用的不燃材料。
3.3隔热层
以隔热材料包覆于贯穿装置框圈外壁及其周围分隔板上的防护层。3.4填料
在贯穿装置中填充于框圈与电缆、电缆与电缆之间的空隙中，以保持耐火分隔原来的防护完整性能不受损坏的材料。按功能分为耐火填料与水密填料两种；按工艺分为填塞型与灌注型两种。3.5堵料
灌注型填料在施工时，为了防止灌注的填料流失而用于封堵于贯穿装置框圈两端或一端的材料。3.6标准耐火试验
将试样置于规定的加热炉上，按规定的“标准时间-温度曲线”要求加热，以考核贯穿装置耐火性能的试验。
3.7电缆占据率
通过贯穿装置的电缆截面积之和与贯穿装置框圈(框、简、函、管)内截面积之比。4型式分类
a，按耐火等级分为：
A级:A-0、A-15、A-30、A-60;
B级:B-0、B-15。
b．，按防水性能分为：非水密式、水密式。按贯穿电缆根数分为：多根式、单根式。c.
中国船舶工业总公司1992-07-04批准1993-02-01实施
CB3386.1-92

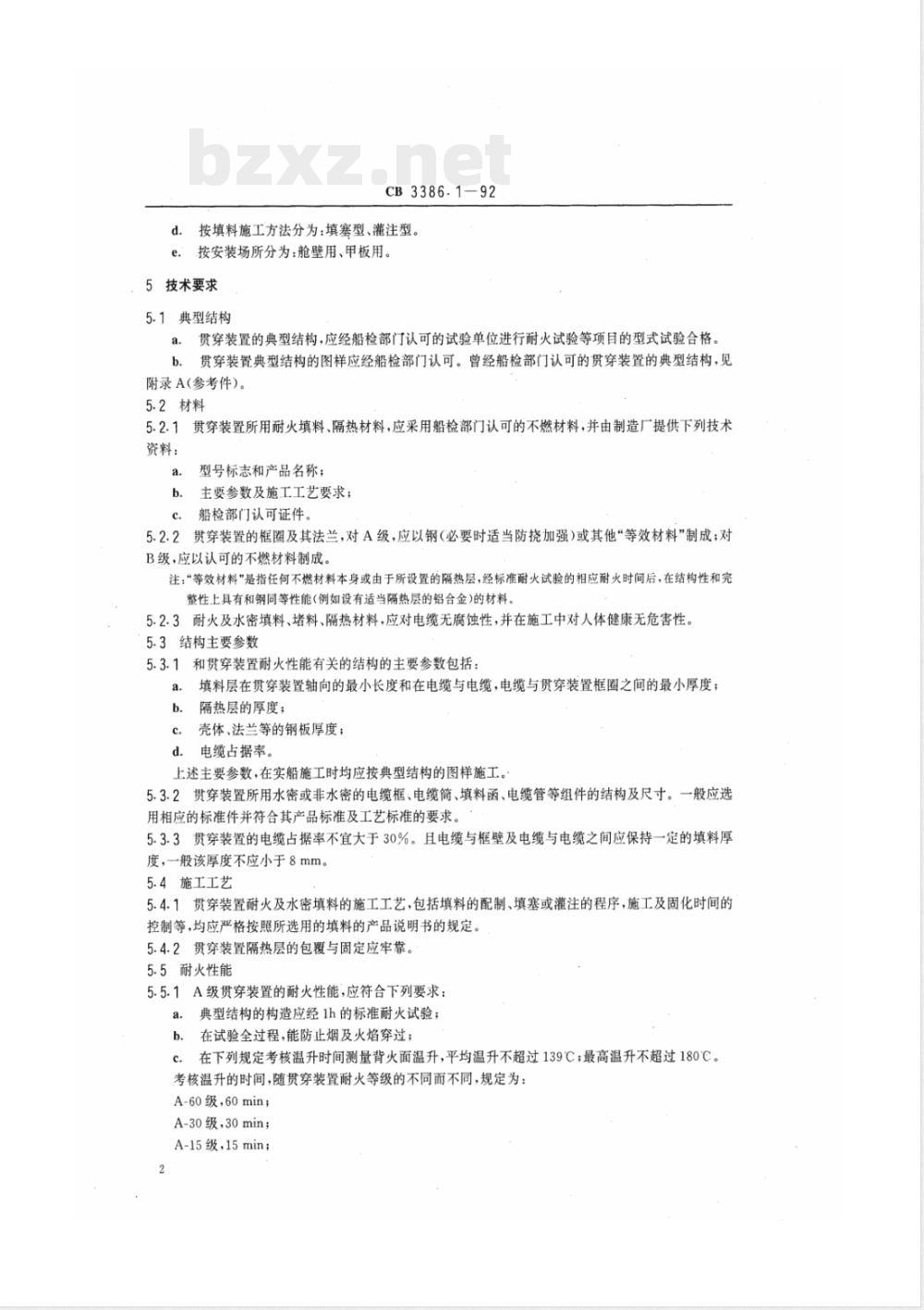

d．按填料施工方法分为：填塞型、灌注型。e.按安装场所分为：舱壁用、甲板用。5技术要求
5.1典型结构
贯穿装置的典型结构，应经船检部门认可的试验单位进行耐火试验等项目的型式试验合格。a.
贯穿装置典型结构的图样应经船检部门认可。曾经船检部门认可的贯穿装置的典型结构，见附录A（参考件）。
5.2材料
5.2.1贯穿装置所用耐火填料、隔热材料，应采用船检部门认可的不燃材料，并由制造厂提供下列技术资料：
型号标志和产品名称：
b.主要参数及施工工艺要求；
船检部门认可证件。
5.2.2贯穿装置的框圈及其法兰，对A级，应以钢（必要时适当防挠加强）或其他“等效材料”制成；对B级，应以认可的不燃材料制成。注：“等效材料\是指任何不燃材料本身或由于所设置的隔热层，经标准耐火试验的相应耐火时间后，在结构性和完整性上具有和钢同等性能(例如设有适当隔热层的铝合金)的材料。5.2.3耐火及水密填料、堵料、隔热材料，应对电缆无腐蚀性，并在施工中对人体健康无危害性。5.3结构主要参数
5.3.1和贯穿装置耐火性能有关的结构的主要参数包括：a.
填料层在贯穿装置轴向的最小长度和在电缆与电缆，电缆与贯穿装置框圈之间的最小厚度；隔热层的厚度；
壳体、法兰等的钢板厚度；
d.电缆占据率
上述主要参数，在实船施工时均应按典型结构的图样施工。5.3.2贯穿装置所用水密或非水密的电缆框、电缆简、填料函、电缆管等组件的结构及尺寸。一般应选用相应的标准件并符合其产品标准及工艺标准的要求5.3.3贯穿装置的电缆占据率不宜大于30%。且电缆与框壁及电缆与电缆之间应保持一定的填料厚度，一般该厚度不应小于8mm。
5.4施工工艺
5.4.1贯穿装置耐火及水密填料的施工工艺，包括填料的配制、填塞或灌注的程序，施工及固化时间的控制等，均应严格按照所选用的填料的产品说明书的规定。5.4.2贯穿装置隔热层的包覆与固定应牢靠。5.5耐火性能
5.5.1A级贯穿装置的耐火性能，应符合下列要求：a.典型结构的构造应经1h的标准耐火试验；b．在试验全过程，能防止烟及火焰穿过；c．在下列规定考核温升时间测量背火面温升，平均温升不超过139℃；最高温升不超过180°℃。考核温升的时间，随贯穿装置耐火等级的不同而不同，规定为：A-60级，60min；
A-30级，30min;
A-15级，15min；
A-0级,omin。
CB 3386.1--92
5.5.2B级贯穿装置的耐火性能，应符合下列要求：a.典型结构的构造应经0.5h的标准耐火试验；在试验全过程，能防止火焰穿过；b.
在下列规定考核温升时间测量背火面温升，平均温升不超过139℃；最高温升不超过225℃。c.
考核温升的时间，随贯穿装置的耐火等级不同而不同，规定为：B-15级，15min;
B-o级,Omin。
5.6水密式贯穿装置的水密及气密性能。a.耐火试验以前的水密性能：
试样一端应能承受0.1MPa的水压试验，历时1h，而无漏水现象。b.耐火试验以前的气密性能：
试样一端应能承受0.02MPa的气密试验，历时15min，而无漏气现象。6试验方法
6.1耐火试验
贯穿装置的耐火试验按CB3386.2的规定进行。6.2密性试验
将试件安装在水密和气密试验箱上进行试验。为便于试件在试验箱上安装，允许将试件上与水密和气密性能无关的隔热层拆除。
试验过程中，观测水压或气压及泄漏情况。7检验规则
7.1检验分类
贯穿装置的检验分为验收检验和型式检验两种。7.2验收检验
7.2.1贯穿装置在船上安装过程中及安装结束后，应由工厂检验部门进行验收检验。7.2.2验收检验的项目及要求按下表规定。序号
检验项目
主要材料检查
结构及主要参数检查
施工工艺检查
耐火试验
密性试验\
技术要求
注：①表中符号“√\表示应检验项目。试验方法
1）仅对水密式贯穿装置进行。
7.2.3检验数量，一般进行抽验，每种结构型式抽验数量至少为一件。检验分类
验收检验
型式检验
7.2.4如抽验发现不合格，应加倍抽样复验。如复验仍有不合格，则应全部进行检查，对不合格者进行修补。
7.3型式检验
7.3.1在下列情况下，应进行型式检验：a
CB 3386.1—92
新的贯穿装置试制完成后，船上装用前；当贯穿装置的主要材料、结构、工艺及主要参数有所更改，且足以影响耐火等主要性能时；当船检要求进行检验时。
7.3.2型式检验的项目及要求按上表规定。7.3.3检验数量，一般为一式一件。如同一型式的贯穿装置可兼供舱壁用或甲板用时，则其试样应为式两件（一件为舱壁用，一件为甲板用)。所有检验项目应在同一试件上进行。7.3.4如检验不合格，应进行复验。若复验的试样在主要结构、材料及尺寸不变时，则其试样数量应加倍。
CB3386.1-92
附录A
船用耐火贯穿装置典型结构型式（参考件）
贯穿装置典型结构型式及适用场所，见表A1。A1
DMT-SL
DMT-SL
DMT-J2
A-60组合式耐火填料函wwW.bzxz.Net
A-60耐火填料函
A-60耐火填料框
A-60耐火填料管
A-60耐火填料框
A-60耐火填料框
A-60耐火填料简
A-60耐火填料筒
A-0耐火填料框
A-0耐火填料框
A-0耐火填料筒
A-0耐火填料筒
A-60耐火填料框
DMT-T2
A-60耐火填料简
B-15耐火填料框
B-15耐火填料管
B-0耐火填料框
B-0耐火贯穿孔
耐火等级
A60、A30、A15
A60、A30、A15
A60、A30、A15
A60、A30、A15
A60、A30、A15
A60、A30、A15
防水性能
非水密
非水密
非水密
非水密
非水密
非水密
电缆根数
安装场所
舱壁甲板
舱壁甲板
舱壁甲板
舱壁甲板
注：表A1所列各种典型结构，均是1985年前经ZC检验认可，供参考，采用时应征得ZC同意。贯穿装置典型结构型式见图A1～图A14。A2
A2.1DFD-1
：A-60组合式耐火填料函，见图A1，图号
图A10
图A11
图A12
图A13
图A14
A2.2DFD-1
A2.3DFD-I
CB3386.1-92
1-舱壁（或甲板）;2—碰钉；3—陶瓷棉板；4—填料；5-填料函；6—电缆管；7—框图；8-电缆；9—DFD-I型填料A-60耐火填料函，见图A2
1--舱壁（或甲板）;2--碰钉；3--陶瓷棉板：4-电缆管；5—填料;6—填料函；7-DFD-I型填料;8—电缆A-60耐火填料框，见图A3。
A2.4DFD-I
CB3386.1-92
1-舱壁（或甲板）;2—电缆框;3-DFD-1型填料；4--电缆；5--陶瓷棉板；6--玻璃丝布；7不锈钢扎带A-60耐火填料管，见图A4。
1-不锈钢扎带；2一玻璃丝布;3一陶瓷棉板；4-舱壁（或甲板)；5-电缆管；6--DFD-I型填料；7--电缆A2.5DMT-W（或DMT-SL）A-60级耐火填料框，见图A5。CB3386.1-92
1—舱壁；2—DMT-W（或DMT-SL)型无机密封填料;3--PD.100型膨胀填料；4电缆5—陶瓷棉板;6--电缆框；7--玻璃丝布；8-不锈钢扎带A2.6DMT-W(或DMT-SL)
A-60级耐火填料筒，见图A6。
1DMT-W(或DMT-SL)型无机密封填料；2甲板；3—PD100型膨胀填料；4—电缆；5—陶瓷棉板；6—玻璃丝布；7--不锈钢扎带；8电缆简A2.7DMT-W(或DMT-SL）A-0耐火填料框，见图A7。CB3386.1-92
1—舱壁；2-DMT-W(或DMT-SL)型无机密封填料;3—PD100型膨胀堵料；一电缆；5一电缆框
A-0耐火填料筒，见图A8。
A2.8DMT-W(或DMT-SL)
1-电缆；2--甲板；3--PD100型膨胀堵料;4--电缆筒;5—DMT-W(或DMT-SL)型无机密封填料A2.9DMT-J2A-60耐火填料框，见图A9。CB 3386.1-92
1—舱壁；2--陶瓷棉板；3—电缆框；4一衬圈；5—电缆；6—DMT-J2型填料；7--硅酸钙衬条；8石棉绳A2.10DMT-J2A-60耐火填料筒，见图A10。图A10
1-电缆；2-DMT-J2型填料；3-石棉绳；4-硅酸钙衬条；5—甲板；6--衬圈；7—电缆框；8—陶瓷棉板A2.11DFD-IB-15耐火填料框，见图A11。10
