本标准规定了电影放映用整流器的术语和定义、型号规格与基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于晶闸管整流式和开关电源式的负载为高压短弧氙灯的电影放映用整流器。

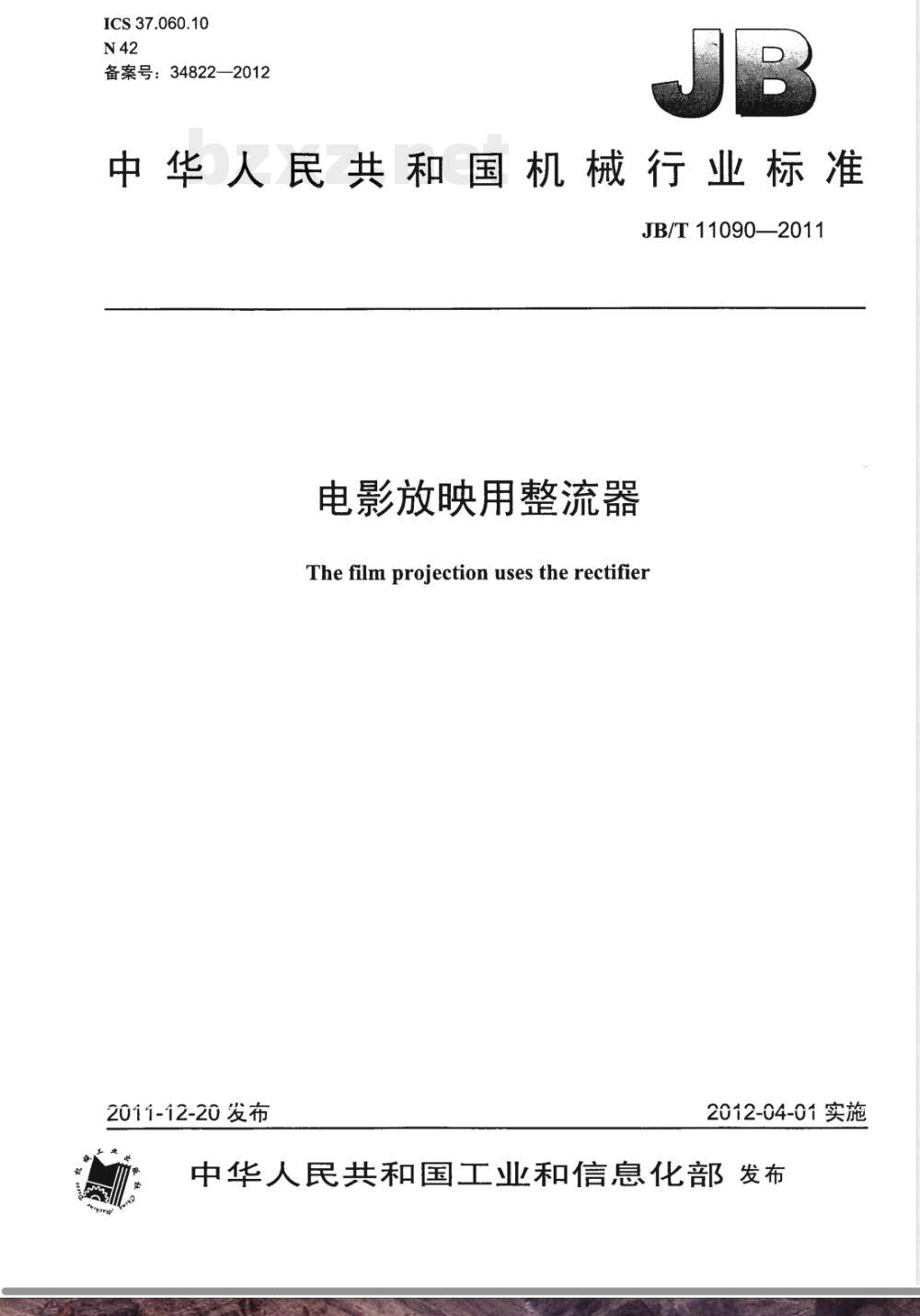

ICS37.060.10
备案号：34822—2012
中华人民共和国机械行业标准
JB/T 11090—2011
电影放映用整流器
The film projection uses the rectifier2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言

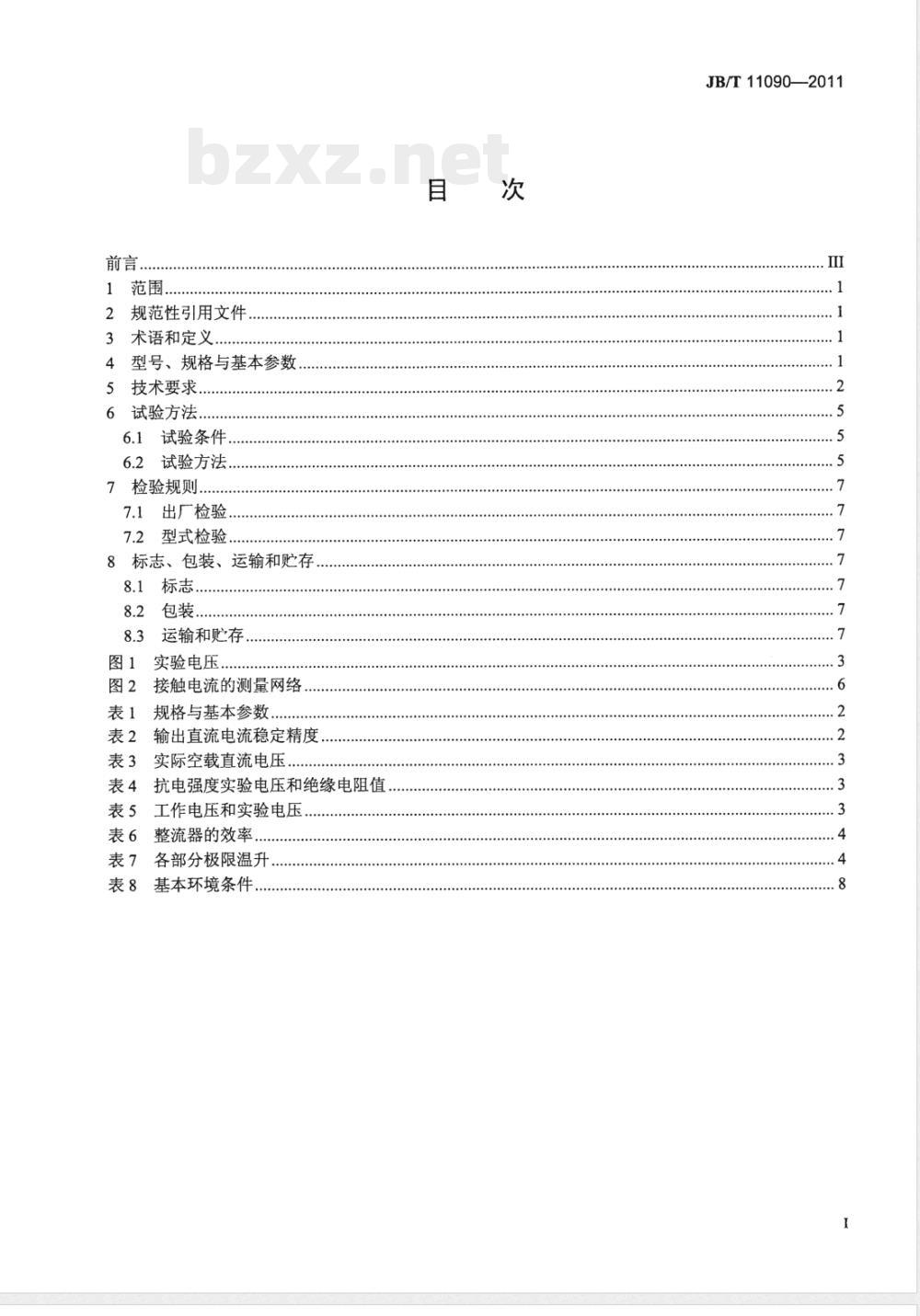

1范围．
2规范性引用文件
3术语和定义
4型号、规格与基本参数
技术要求.
6试验方法
6.1试验条件.
6.2试验方法.
7检验规则．
7.1出厂检验
7.2型式检验..
8标志、包装、运输和贮存
8.1标志
运输和贮存
实验电压.
接触电流的测量网络
规格与基本参数
输出直流电流稳定精度
实际空载直流电压..
表4抗电强度实验电压和绝缘电阻值表5工作电压和实验电压
表6整流器的效率.…
表7各部分极限温升..
基本环境条件
JB/T11090—2011
本标准由中国机械工业联合会提出。前言
本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。本标准负责起草单位：秦皇岛视听机械研究所。JB/T11090—2011
本标准参加起草单位：南京市电影机械设备厂、哈尔滨市电影机械配件厂、成都菲斯特科技有限公本标准主要起草人：王宏伟、林民杰、邓荣武、王武生、吴庆富。本标准为首次发布。
1范围
电影放映用整流器
JB/T11090--2011
本标准规定了电影放映用整流器的术语和定义、型号规格与基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存本标准适用于晶闸管整流式和开关电源式的负载为高压短弧氙灯的电影放映用整流器（以下简称整流器)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.33—2004电工术语电力电子技术（IEC60050-551:1998，IDT）GB/T3859.11993半导体变流器基本要求的规定（eqvIEC60146-1-1:1991）GB88982001音频、视频及类似电子设备安全要求（eqvIEC60065:1998）GB/T10236一2006半导体变流器与供电系统的兼容及干扰防护导则GB/T133842008机电产品包装通用技术条件GB/T13422一1992半导体电力变流器电气试验方法GB/T15041-2008高压短弧氙灯
GB/T17950—2000
半导体变流器第6部分：使用熔断器保护半导体变流器防止过电流的应用导则（idtIEC60146-6:1992）
JB/T9329-1999仪器仪表运输、运输贮存基本环境条件及试验方法3术语和定义
GB2900.33中确立的及下列术语和定义适用于本标准。3.1
输出直流电流稳定范围outputdirectcurrentstablescope当影响因素发生波动时，整流器对其输出直流电流能起稳定作用的电流稳定范围。3.2
输出直流电流稳定精度outputdirectcurrentstableprecision当影响因素发生波动时，整流器的输出直流电流变化量与额定输出直流电流之比。4型号、规格与基本参数
4.1型号：
口／口
(口）
额定功率此内容来自标准下载网
额定电压
额定电流
设计序号
强制风冷
电影放映用
晶闸管
开关电源
JB/T11090—2011
整流器的规格与基本参数应符合表1的规定，高压短弧氙灯应符合GB/T15041-2008的规定。表1规格与基本参数
额定交流输入
100/30
130/31
额定直流输出
负载电压
适用范围
31.5~37.5
注：大于5000W氙灯用整流器，由用户与制造厂商定。技术要求
具有稳流作用的
输出直流电流稳定
范围（额定值）
60%~100%
60%~100%
60%~100%
60%~100%
60%~100%
60%~100%
60%~100%
60%~100%
60%~100%
60%~100%
350W氙灯
500W氙灯
750W氩灯
1000W氙灯
1000W氙灯
2000W氙灯
2000W氙灯
3000W氙灯
4000W氙灯
5000W氙灯
5.1整流器正常使用的环境条件、电气条件以及负载条件应符合GB/T3859.1--1993中5.1～5.3的规定。
5.2整流器的负载等级分为“0”级和“I”级两种。0级即间歇工作制，为额定输出直流电流下40min工作、40min休息；I级即100%额定输出直流电流下连续工作。具体负载等级在产品标示中规定。5.3输出直流电流调节范围：
整流器在额定网侧电压、额定氙灯负载下，输出直流电流调节范围应为输出直流电流额定值的60%~100%。
5.4输出直流电流稳定精度：
5.4.1在额定氙灯负载下，额定输出直流电流在表1规定的稳定范围，改变网侧电压在额定值土10%范围内变化时，整流器的输出直流电流稳定精度应符合表2的规定。5.4.2在额定网侧电压、额定输出电流、等效电阻负载下，改变等效电阻负载值在额定值的60%～100%范围内变化时，整流器的输出直流电流稳定精度应符合表2的规定。表2输出直流电流稳定精度
考核指标
稳定精度
5.5实际空载直流电压：
晶闸管整流式
电路型式
开关电源式
整流器在额定网侧电压时，直流输出端开路，实际空载直流电压应符合表3的规定。6整流器中所采用的元器件应符合相关标准的规定。5.6
不同负载的整流器
实际空载直流电压
整流器
不小于65V
5.7绝缘电阻和抗电强度：
表3实际空载直流电压
500W、750W
整流器
不小于80V
整流器
不小于75V
2000W、3000W
整流器
不小于110V
JB/T11090—2011
4000W、5000W
整流器
不小于100V
整流器的绝缘电阻和抗电强度在按表4施加实验电压1min，绝缘电阻应大于表4规定数值，抗电强度在实验期间应不出现飞弧或击穿现象。其中图1中的曲线A和B由表5中的各点确定表4抗电强度实验电压和绝缘电阻值绝缘
1）与电网电源直接连接不同极性的零部件之间2）基本绝缘或附加绝缘隔离的零部件之间3）加强绝缘隔离的零部件之间
100000
绝缘电阻
5001000
工作电压(峰值）V
图1实验电压
交流实验电压（峰值）或直流实验电压对额定电源电压≤150V（r.m.s）：1410V对额定电源电压>150V（r.m.s）：2120V图1中曲线A
图1中曲线B
500010000
5工作电压和实验电压
工作电压U（峰值）
>10 kv
曲线A
50000100000
实验电压（峰值）
曲线B
JB/T11090—2011
接触电流：
以电压U,和U2表示的接触电流不应超过下列规定值：对交流：Ui=35V（峰值），对直流：Uz=0.35V（峰值）；对直流：U=1.0V。
注：交流限值Uz=0.35V（峰值）和直流限值U,=1.0V相当于交流限值0.7mA（峰值）和直流限值2.0mA（峰值）。交流限值Ui=35V（峰值）相当于频率大于100kHz时的交流限值70mA（峰值）。5.9安全标记：
整流器的安全标记应符合GB8898一2001中第5章的规定。5.10纹波因数：
在额定网侧电压、额定氙灯负载、点燃20min后，整流器的纹波因数（脉动直流电流的）晶闸管整流式应不大于3.5%，开关电源式应不大于1.5%。5.11瞬时冲击电流：
在额定网侧电压、额定氙灯负载下，氙灯启动时的瞬时冲击电流值应不大于额定输出直流电流的110%。
5.12效率：
在额定网侧电压、额定氙灯负载下，整流器的效率应符合表6的规定。表6整流器的效率
电路型式
5.13触发性能：
晶闸管整流式
不小于70%
整流器应在触发两次（包括两次）之内点燃氙灯。5.14噪声：
应不大于65dB（A）。
5.15整流器应具有远控箱用的接线端子，可以进行本控、远控两种操作。5.16极限温升：
整流器各部分极限温升应符合表7的规定。5.17整流器与供电系统的兼容及干扰防护应符合GB/T10236一2006的要求。表7各部分极限温升
部件和部位
主电路半导体器件
主电路半导体器件与导体连接处母线（非连接处）：铜
母线（非连接处)：铝
浪涌吸收器与主电路的电阻元件变流变压器
极限温升K
开关电源式
不小于85%
外壳温升和结温由产品技术条件或分类标准规定裸铜：45
有锡镀层：55
有银镀层：70
距外表面30mm处的空气：25
60（A级绝缘）、80（B级绝缘）、125（H级绝缘）不损伤相接触的绝缘零件
5.18使用熔断器保护整流器防止过电流应符合GB/T17950—2000的要求。5.19整流器的其他相关安全要求应符合GB8898一2001的要求。5.20外观：
整流器外观油漆、电镀应清洁，不应有脱皮、划伤及锈蚀等现象。6试验方法
6.1试验条件
6.1.1整流器的试验要求应符合GB/T13422-1992中4.2的规定。JB/T11090—2011
6.1.2整流器处于正常工作状态，试验用氙灯、氙灯触发器应符合各自的产品标准（技术条件）。6.2试验方法
6.2.1输出直流电流调节范围：
在额定网侧电压、额定氙灯负载或等效电阻负载下，调节输出直流电流电位器，测得实际直流电流值。
6.2.2输出直流电流稳定精度：
6.2.2.1在额定氙灯负载下，额定输出直流电流在表1规定的稳定范围，改变网侧电压在额定网侧电压的土10%范围内变化时，测得实际输出直流电流值，并按公式（1）计算输出直流电流稳定精度。6.2.2.2在额定网侧电压、额定输出电流、等效电阻负载下，改变等效电阻负载值在额定值的60%～100%范围内变化时，测得等效电阻负载值在60%、80%及100%三点时的实际输出直流电流值，并按公式（1）计算输出直流电流稳定精度。直流电流稳定精度_输出直流电流实测值-输出直流电流整定值100%.（）输出直流电流整定值
6.2.3实际空载直流电压：
在额定网侧电压，直流输出端开路，测得实际空载直流电压。6.2.4绝缘电阻和抗电强度：
整流器应先经过湿热处理后，立即进行实验。湿热处理在空气相对湿度为93%的湿热箱中进行。在能搁置整流器的所有地方的空气温度应保持在30℃。预定要在热带使用的整流器承受温度为40℃、相对湿度为93%。在放进湿热箱之前，先置于温度在规定的t和计4K之间的环境中。在湿热箱中搁置时间：预定要在热带使用的为5d（120h）；其他为2d（48h）。对绝缘电阻，用直流500V。对抗电强度，按下列规定：对承受直流（无纹波）电压应力的绝缘，用直流电压进行实验；对承受交流电压应力的绝缘，用电网电源频率的交流电压进行实验。但是，在可能发生电晕、电离、充电效应或类似效应的情况下，推荐用直流实验电压。实验电压应按表4的规定与对应的绝缘等级（基本绝缘、附加绝缘或加强绝缘）和绝缘上的工作电压U相对应。6.2.5接触电流：
按照图2的测量网络进行接触电流的测量。6.2.6安全标记：
通过检查和擦拭标记来检验是否合格。擦拭标记时，用一块渗有水的布手动擦拭15s，再在不同的部位或者在第二个样品上用一块渗有汽油的布手动擦拭15s。在此擦拭后，标记仍应是清晰可辨的，标牌应不可能轻易被揭掉，而且不应出现卷边。6.2.7纹波因数：
方法1：在额定网侧电压、氙灯负载下，点燃20min后，将经过良好屏蔽的分流器上的信号输入交流毫伏表，交流毫伏表电源必须经隔离变压器和共模电感滤波，交流毫伏表读数除以分流器内阻即为交流纹波电流有效值，并按公式（2）计算纹波因数。5
JB/T11090—2011
测试端子
电阻值单位为欧（2)；
Rg=15002
C=0.22μF
Re=50002
V：电压或示波器（有效值或峰值读数）；输入电阻≥1M2；
输入电容≤200μF；
频率范围：分别为15Hz～1MHz和直流。U
注：如果是非正弦波形，应采取适当的措施，以便得到正确的值。图2接触电流的测量网络
s=×100%
式中：
纹波因数；
交流纹波电流有效值，单位为安（A）；Ims
一输出直流电流（平均值），单位为安（A）。Ia
方法2：在额定网侧电压、氙灯负载下，点燃20min后，用交流毫伏表测量整流器输出端的交流电压值，除以整流器输出端的直流电压，即为电压纹波因数。该电压纹波因数可替代电流纹波因数。6.2.8瞬时冲击电流：
在额定网侧电压、额定氙灯负载、氙灯触发器采用自动触发方式点燃氙灯。在直流输出端串联直流电流表用的分流器上取电流信号，输入光线示波器（输入信号为零时，应与光线示波器的零线重合），记录在记录纸上，其结果应符合本标准5.11。6.2.9效率：
在额定网侧电压、额定氙灯负载条件下，用功率计测量其直流功率和交流功率并按公式（3）计算效率。
效率=直流功率
×100%
交流功率
6.2.10触发性能：
操作试验触发性能。触发时间不大于1s，二次触发的间隔时间不大于5s。6.2.11噪声：
用声级计（A计权），在整流器外壳四周取4个测试点，每个测试点距离整流器外壳1m，且测试点高度是整流器高度的1/2，每个测试点测量一次，取最大值。测量条件应符合：a）环境干扰噪声应比整流器工作时所测得的噪声低10dB（A）以上；b）环境必须符合自由声场条件，即在距离整流器前方0.5m处所测得的噪声与距离1m处所测得的噪声之差应在4dB（A）～6dB（A）以内。6
JB/T11090—2011
6.2.12连接整流器与远控箱，操作试验本控功能，动作是否正确，远控操作动作响应是否灵敏可靠。6.2.13温升：
6.2.13.1负载为0级的整流器在额定网侧电压、额定氙灯负载或等效电阻负载条件下，运行40min，停正40min，然后再运行40min后，按表7中的部位或器件用点温计测得直至其表面温度的最高值，并按公式（4）计算。
极限温升=温度计所测最高温度-测量时的环境温度：：（4）
6.2.13.2负载为I级的整流器在额定网侧电压、额定氙灯负载或等效电阻负载条件下，连续运行至各元器件温度达到稳定后，按表7中的部位或器件用点温计测得直至其表面温度的最高值，并按公式（4）计算。
6.2.14整流器与供电系统的兼容及干扰防护的试验按GB/T102362006规定执行。6.2.15使用熔断器保护整流器防止过电流的试验按GB/T17950--2000规定执行。6.2.16整流器的安全要求试验按GB8898一2001规定执行。6.2.17外观：
目视检查。
7检验规则
7.1出厂检验
对于已定型生产的整流器均应进行出厂检验，经检验合格后方能出厂，并附有产品合格证明书。检验项目为5.3～5.5、5.9～5.11、5.15。7.2型式检验
有下列情况之一时，应进行型式检验：a）新产品的定型鉴定：
b）整流器的设计、工艺、关键材料的改变，影响产品性能时；c）连续生产五年时；
d）停产一年以上再次恢复生产时；e）企业定期周期性自我检查时；f）国家质量监督机构提出进行质量监督抽查检验时；g）产品上等级时。
8标志、包装、运输和购存
8.1标志
整流器出厂时，产品应有标志。内容包括：a）产品名称；
b）产品型号；
c）负载等级；
d）生产单位及日期。
8.2包装
整流器的包装应符合GB/T13384—2008的规定。8.3运输和贮存
8.3.1整流器运输、贮存的基本环境条件见表8。8.3.2整流器运输、贮存的试验方法应符合JB/T9329-1999的规定。7
JB/T11090—2011
基本环境条件
基本环境条件
高温℃
低温℃
相对湿度（25℃）%
加速度
脉冲持续时间
自由跌落高度
