标准号： JB/T 11189-2011
中文名称：爆炸性气体环境用投光灯
标准类别：其他行业标准
英文名称：Electrical apparatus for explosive atmospheresExplosion-proof floodlights
标准状态：现行
发布日期：2011-12-20
实施日期：2012-04-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：2970025
标准分类号
标准ICS号：电气工程>>特殊工作条件用电气设备>>29.260.20易爆环境用电气设备
中标分类号：电工>>低压电器>>K35防爆电器
关联标准
出版信息
出版社：机械工业出版社
标准价格：15.0
出版日期：2012-04-01
相关单位信息
起草单位：新黎明防爆电器有限公司、大庆安正防爆电气有限公司、浙江中兴防爆器材有限公司
归口单位：全国防爆电气设备标准化技术委员会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了爆炸性气体环境用投光灯的产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
本标准适用于投光灯的设计、制造与检验。
投光灯用于在周围环境中含有爆炸性气体和蒸气的除煤矿外的其他爆炸性气体环境等场所，作局部区域照明之用。
标准图片预览
标准内容

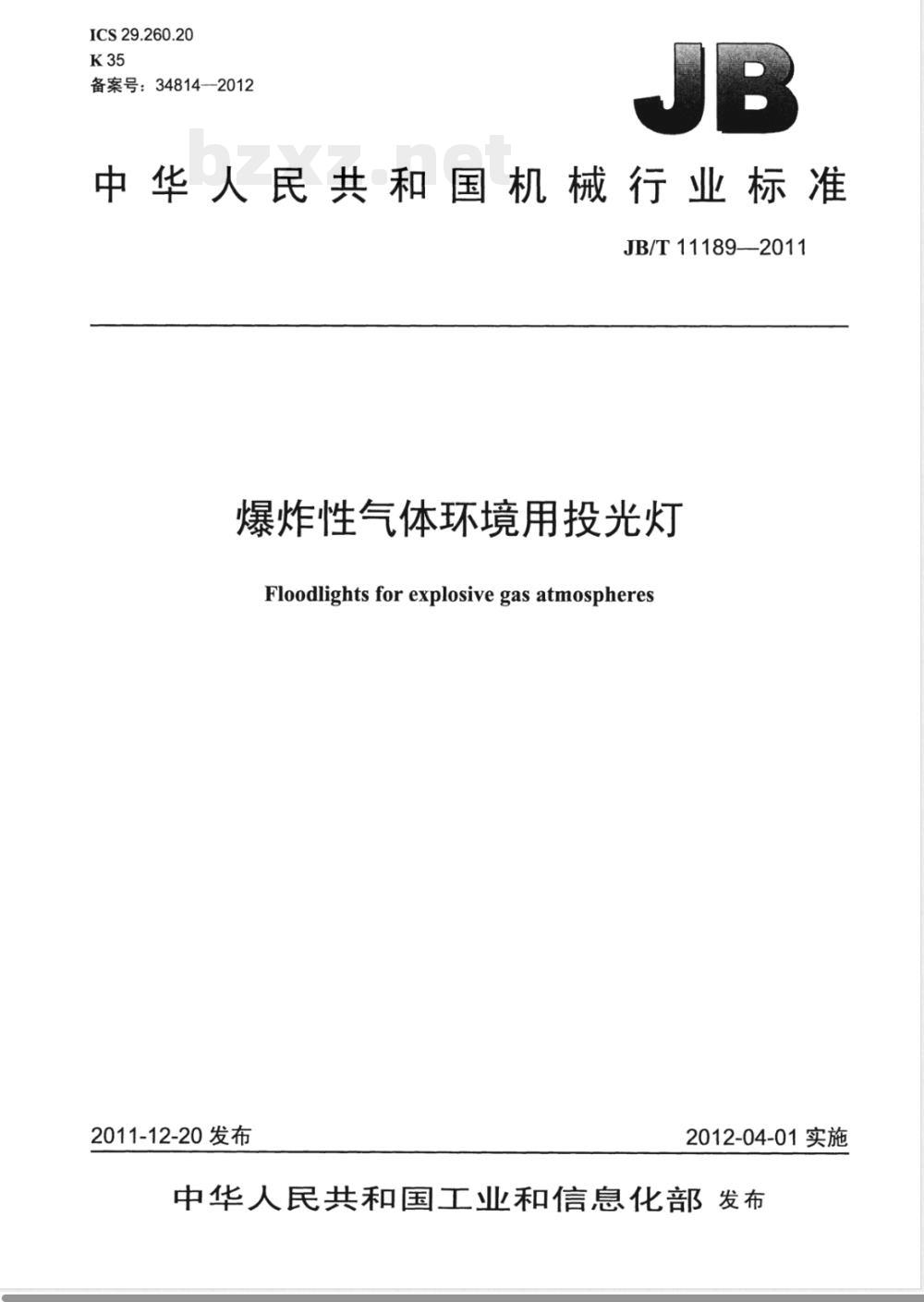

ICS29.260.20
备案号：34814—2012
中华人民共和国机械行业标准
JB/T11189—2011
爆炸性气体环境用投光灯
Floodlights for explosive gas atmospheres2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言.…
2规范性引用文件
3术语和定义.
4产品分类及基本参数
4.1产品分类，
4.2基本参数
5技术要求
5.1总则
5.2工作条件
5.3结构要求
性能要求
试验方法.
冲击试验，
温度测定试验，
玻璃透明件热剧变试验
外壳耐压试验，
内部点燃不传爆试验，
引入装置密封圈老化试验
引入装置电缆夹紧和机械强度试验引入装置密封性能和机械强度试验非金属外壳的耐热试验，
非金属外壳的耐寒试验.
非金属外壳的光老化试验
6.12耐久性试验和耐热试验，
6.13绝缘电阻试验.
6.14介电性能试验.
6.15外壳防护性能试验..
6.16腐蚀试验
7检验规则
检验分类，
型式试验…
出厂检验.
8标志、包装、运输和贮存
标志，
贮存，
出厂检验项目
JB/T11189—2011
JB/T11189—2011
本标准按照GB/T1.12009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。本标准主要起草单位：新黎明防爆电器有限公司、大庆安正防爆电气有限公司、浙江中兴防爆器材有限公司、长城电器集团有限公司、沈阳新航五金防爆器材厂、沈阳隆达防爆器材厂、合隆防爆电气有限公司、深圳海洋王照明科技股份有限公司。本标准主要起草人：郑振晓、张昌勇、于长峰、张顺坎、王连科、于洪江、白天亮、谢绍建、肖宁。本标准为首次发布。
1范围
爆炸性气体环境用投光灯
JB/T11189—2011
本标准规定了爆炸性气体环境用投光灯（以下简称投光灯）的产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于投光灯的设计、制造与检验。投光灯用于在周围环境中含有爆炸性气体和蒸气的除煤矿外的其他爆炸性气体环境等场所，作局部区域照明之用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3836.1一2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2一2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3-一2000爆炸性气体环境用电气设备第3部分：增安型“e”GB4208—2008外壳防护等级（IP代码）GB7000.1一2007灯具第1部分：一般要求与试验GB/T13384—2008机电产品包装通用技术条件GB14048.1—20061
低压开关设备和控制设备第1部分：总则JB/T3019一1999户内、户外防爆防腐低压电器3术语和定义
下列术语和定义适用于本文件。3.1
投光照明floodlighting
投射到整个面或受照物的照度远大于其周围环境照度的照明。注：受照物与其周围环境之间照明差别，可以选择改变颜色来达到，3.2
投光灯具floodlight
用作投光照明的灯具。
注：投光灯可以单用于室外或用于室内，也可以同时用于两者。3.3
带电部件livepart
正常使用时可能引起触电的导电部件。中心导体应看作是带电部件。4产品分类及基本参数
4.1产品分类
4.1.1按防爆型式分：
—隔爆型；
一增安型；
JB/T11189—2011
一复合型（隔爆型与增安型的复合型式）。4.1.2按使用区域分：
—1区；
—2区。
4.1.3按使用场所分：
—户内用；
一户外用。
4.2基本参数
额定工作电压：AC220V/DC220V，50Hz/60Hz额定功率：不超过1000W；
光源类型：白炽灯、自镇流汞灯、高压汞灯、高压钠灯、金属卤化物灯等及其他新型光源；防爆标志：ExdIIBT、ExdIICT、ExdeIIBT、ExdeIICT、ExeIIT。注：“口”为温度组别，根据不同灯具内装具体光源确定。5技术要求
5.1总则
投光灯应按规定程序，按照由国家认可的质量监督部门进行检验审批合格的图样和文件制造，并取得检验部门发放的“防爆合格证”后方可生产。投光灯除符合本标准外，所用的材料、光源等元件还应符合产品的自身标准。5.2工作条件
投光灯在下列条件下应可靠工作：-运行环境温度-2040℃；
—大气压力80kPa~110kPa；
空气中标准氧含量21%（体积分数）；-周围空气相对湿度不大于95%（25℃时）；爆炸性气体环境中1区、2区场所；一在无显著摇动和冲击振动的地方；一在无明显破坏绝缘的气体或蒸气的环境中。5.3结构要求
5.3.1投光灯外壳当采用轻金属材料时，应符合GB3836.1一2000中第8章的规定。5.3.2投光灯外壳当采用非金属材料时，应符合GB3836.1一2000中第7章的规定。5.3.3投光灯应设置内、外接地连接件，并符合GB3836.1一2000中第15章的规定。5.3.4投光灯隔爆接合面的隔爆参数应符合GB3836.2一2000中第5章的规定。5.3.5投光灯外壳上的紧固件应符合GB3836.1一2000中第9章的规定，并应有良好的防腐蚀处理，并需具有防止松脱的措施。
5.3.6投光灯外壳表面应作防腐蚀处理，接线腔内表面宜涂耐弧漆。5.3.7投光灯的引入装置应符合GB3836.1一2000中第16章及附录D的规定；隔爆型同时还应符合GB3836.2一2000中第12章及附录D的规定。5.3.8投光灯应在主体部分的明显地方设置防爆标志，标志必须考虑到在可能存在的化学腐蚀下，仍然清晰和耐久。
5.3.9投光灯应符合GB3836.1一2000中第21章对灯具的补充规定。5.3.10投光灯应装设符合GB3836.1一2000中第27章规定的铭牌，其材质应采用耐化学腐蚀的材料，如青铜、黄铜或不锈钢。
5.3.11增安型投光灯或复合型投光灯的增安腔内的连接件应符合GB3836.3一2000中4.1的规定。2
JB/T11189-2011
5.3.12增安型投光灯或复合型投光灯的增安腔内部导线连接应符合GB3836.3一2000中4.2的规定。5.3.13增安型投光灯或复合型投光灯的增安腔内的电气间隙应符合GB3836.3一2000中4.3的规定。5.3.14增安型投光灯或复合型投光灯的增安腔内的爬电距离应符合GB3836.3一2000中4.4的规定。5.3.15增安型投光灯或复合型投光灯的增安腔内部可能与金属零件接触的导线，应有机械保护或加以适当固定，以防损坏。
5.3.16增安型投光灯允许采用的光源应符合GB3836.3一2000中5.2的规定。5.3.17增安型投光灯的灯泡与透明罩的距离应不小于GB3836.3一2000中表4的规定。5.3.18增安型投光灯的灯座应符合GB3836.3-2000中5.2的规定。5.3.19增安型投光灯的灯头边缘和灯泡焊接部位的温度须不超过195℃，并应符合GB3836.3一2000中4.7的规定。
5.3.20投光灯应设置“断电后××分钟开盖”或“内部温度低于产品温度组别才可开盖”字样的标志牌。
5.3.21投光灯的隔爆接合面应进行防锈处理。5.3.22电气连接件应设计成不能采用除陶瓷、纯云母或其他至少有相同特性的材料以外的绝缘材料来传递接触压力，除非在金属部件内有足够的弹性以补偿绝缘材料可能的收缩。5.3.23载流部件必须由铜和含铜至少50%的合金或至少具有相同性能的材料制成。载流部件应耐腐蚀或者有足够防腐蚀措施。
5.3.24在个别情况下，对适应性进行估计时，铝导体可以作为至少具有相同性质的材料。此要求不适用于实际上不载流的螺钉，如接线端子螺钉。5.3.25投光灯所使用的灯座支架和光源支架，在投光灯的整个使用年限内应经得起正常的使用。它们应接纳和架住尺寸公差在相应的光源规定范围内的光源，并应将光源固定在投光灯具内控光装置的设计位置上。
5.3.26对规定能选择光源的尺寸或光中心位置的灯具，调节装置应是可靠的，并能牢固地保持在所挑选的位置上。
5.3.27折射器、反射器或其他控光元件应加注标记或制造得使它们只能在与光源保持正确位置下安装和调换。
5.3.28将投光灯装于其支架上的方式，应适宜于投光灯的重量。5.3.29具有角度调节装置的投光灯，在完成角度调节后，应有定位锁紧措施。5.3.30投光灯应至少具有IP54的防护等级。5.4性能要求
5.4.1投光灯应能承受GB3836.1—2000中23.4.3.1规定的冲击试验。5.4.2投光灯应能承受GB3836.1--2000中23.4.6.1规定的温度测定试验。5.4.3投光灯的玻璃透明件应能承受GB3836.1—2000中23.4.6.2规定的热剧变试验。5.4.4投光灯的隔爆外壳应能承受GB3836.2一2000中15.1规定的外壳耐压试验。5.4.5投光灯的隔爆外壳应能承受GB3836.22000中15.2规定的内部点燃的不传爆试验5.4.6投光灯引入装置的密封圈所用的橡胶材料应能承受GB3836.1-2000中附录D.3.3规定的老化试验。
5.4.7投光灯的引入装置应能承受GB3836.1一2000中附录D规定的电缆夹紧试验和机械强度试验。5.4.8隔爆型投光灯的引入装置应能承受GB3836.2一2000中附录D规定的密封试验和机械强度试验。5.4.9投光灯的非金属外壳应能承受GB3836.1--2000中23.4.7.3规定的耐热试验。5.4.10投光灯的非金属外壳应能承受GB3836.1—2000中23.4.7.4规定的耐寒试验。5.4.11投光灯的非金属外壳应能承受GB3836.1—2000中23.4.7.5规定的光老化试验。5.4.12投光灯应能承受GB7000.1一2000中第12章规定的耐久性试验和耐热试验。5.4.13投光灯应能承受GB7000.1—2000中10.2.1规定的绝缘电阻试验。3
JB/T11189—2011
5.4.14投光灯应能承受GB14048.1一2006中8.3.3.4规定的介电性能试验。5.4.15投光灯应能承受GB4208规定的外壳防护等级试验。5.4.16投光灯应能承受JB/T3019规定的腐蚀试验。6试验方法
6.1冲击试验
按GB3836.1—2000中23.4.3.1的规定进行。6.2温度测定试验
按GB3836.1—2000中23.4.6的规定进行，并应符合GB7000.1—2007中12.4的规定。6.3玻璃透明件热剧变试验
按GB3836.1—2000中23.4.6的规定进行。6.4外壳耐压试验
按GB3836.2-2000中15.1的规定进行。6.5内部点燃不传爆试验
按GB3836.2—2000中15.2的规定进行。6.6引入装置密封圈老化试验
按GB3836.1—2000中D.3.3的规定进行。引入装置电缆夹紧和机械强度试验6.7
按GB3836.1—2000中附录D的规定进行。6.8引入装置密封性能和机械强度试验按GB3836.2—2000中附录D的规定进行。6.9非金属外壳的耐热试验
按GB3836.1—2000中23.4.7的规定进行。6.10非金属外壳的耐寒试验
按GB3836.1—2000中23.4.7的规定进行。6.11非金属外壳的光老化试验
按GB3836.1—2000中23.4.7的规定进行。6.12耐久性试验和耐热试验
按GB7000.1一2007中第12章的规定进行。6.13绝缘电阻试验
按GB7000.1-2007中10.2.1的规定进行。6.14介电性能试验
按GB14048.1—2006中8.3.3.4的规定进行。6.15外壳防护性能试验
按GB4208的规定进行。
6.16腐蚀试验
按JB/T3019的规定进行。
7检验规则
7.1检验分类
投光灯的检验分为型式试验和出厂检验。7.2型式试验
7.2.1型式试验规则
投光灯在下列情况之一时，应进行型式试验：新试制的产品；
当投光灯的结构、工艺或材料有更改，且这些更改可能影响其性能时；-不经常生产的产品，已相隔三年以上再次生产时；-国家质量监督检验部门提出进行型式试验要求时。7.2.2型式试验项目
型式试验项目包括：
外观与结构检查；
隔爆外壳静压试验；
冲击试验；
-玻璃透明件热剧变试验；
内部点燃不传爆试验；
温度测定试验；
引入装置密封圈老化试验；
引入装置的电缆夹紧试验和机械强度试验；引入装置的密封性能和机械强度试验；非金属外壳的耐热试验；
非金属外壳的耐寒试验；
非金属外壳的光老化试验；
耐久性试验和耐热试验；
绝缘电阻试验；
介电性能试验；
-外壳防护性能试验；
腐蚀试验。
7.2.3判定规则
JB/T11189—2011
用作型式试验的投光灯，必须是结构、制造、材料等符合设计要求的正式样品。型式试验的所有试验项目都能通过和承受试验的被试样品都合格，才能认为该投光灯的型式检验合格，否则必须分析原因，采取措施，基至改进设计、工艺、工装等后重新进行型式试验，直至型式试验合格。
7.3出厂检验
7.3.1出厂检验项目
出厂检验项目见表1。
表1出厂检验项目
检验项目
外观及结构检查
标志检查
静压试验
绝缘电阻试验
介电性能试验
7.3.2判定规则
技术要求条款号
5.3.3~5.3.6、5.3.135.3.15、5.3.215.3.8、5.3.10、5.3.20
投光灯出厂检验应逐台检验，所有项目全部合格方能出厂。检验设备及方法www.bzxz.net
目测、相关量具
水压试验机
兆欧表（绝缘电阻表）
耐压试验仪
JB/T11189—2011
8标志、包装、运输和贮存
8.1标志
8.1.1每台投光灯应在主体部分的明显地方设置防爆标志。8.1.2每台出厂的投光灯应在外壳的明显处设有铭牌，铭牌中应标明以下内容：制造厂名称或注册商标；
一产品型号和名称；
防爆标志；
主要技术参数；
防爆合格证编号；
出厂日期或生产编号。
8.2包装
投光灯的包装应符合GB/T13384的规定。8.2.1
投光灯出厂时应予装箱，以防止运输过程遭受损坏，并有防潮、防尘措施。8.2.2
投光灯的包装要适合于运输的要求。8.2.3
包装箱外壁应有明显、耐久的文字标志，其内容应包括：8.2.4
-制造厂名称或注册商标；
-收货单位名称及地址；
产品型号和名称；
-产品数量；
包装箱的尺寸（长×宽×高）及毛重；“向上”、“怕湿”、“小心轻放”等文字或符号。8.2.5随同产品供应的文件有：
产品合格证；
-产品使用说明书；
装箱单。
8.3运输
投光灯在运输过程中应有防雨雪侵袭的措施。8.4购存
8.4.1投光灯应存放在空气流通、无滴水和液体侵袭、温度-25℃～50℃、相对湿度不大于90%的仓库中。
8.4.2在存放投光灯的周围环境中，不应含有破坏金属和绝缘材质的腐蚀性气体。6
JB/T11189-2011
中华人民共和国
机械行业标准
爆炸性气体环境用投光灯
JB/T11189—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·17千字2012年5月第1版第1次印刷
定价：15.00元
书号：15111·10434
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693681
