本标准规定了白蚁试验的试验条件、试验程序和试验结果及计算。本标准规定了三种白蚁试验方法：击倒法、实验群体法和蚁巢法。 本标准适用于测定电线电缆和光缆产品及其护层材料（主要指塑料或橡皮）的耐白蚁蛀蚀的性能。

ICS29.060
备案号：32067—2011

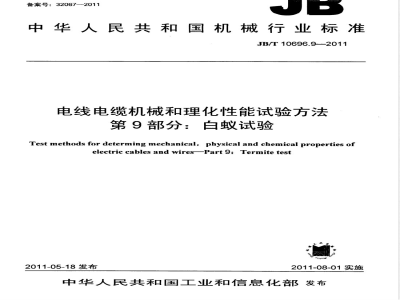

中华人民共和国机械行业标准
JB/T10696.9-2011
电线电缆机械和理化性能试验方法第9部分：白蚁试验
Test methods for determing mechanical, physical and chemical properties ofelectric cables and wires-Part 9: Termite test2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件bzxZ.net
白蚁种类及饲养
击倒法
适用范围.
试验条件.
试验程序
对照试验，
数据处理..
实验群体法
概述，
适用范围，
试验条件.
试验程序，
试验结果，
数据处理
蚁巢法，
概述.…
适用范围，
试验条件.…
试验程序
试验结果.
数据处理
附录A（资料性附录）击倒法试验结果计算举例，附录B（资料性附录）护层材料的Kt50min值.图1击倒法装置的上下板示意图
图A.1白蚁接触含氯氰菊酯的塑料样品后对数机值直线表1击倒白蚁数试验记录.
表2试验数据换算表
表3白蚁蛀蚀等级
表A.1击倒白蚁数试验记录.
表A.2试验数据换算值.
表A.3换算表..
表B.1护层材料的Kt50min值
JB/T10696.9—2011
JB/T10696《电线电缆机械和理化性能试验方法》分为10个部分：第1部分：一般规定；
第2部分：软电线和软电缆曲挠试验；第3部分：弯曲试验；
第4部分：外护层环烷酸铜含量试验；-第5部分：腐蚀扩展试验；
第6部分：挤出外套刮磨试验；
-第7部分：抗撕试验；
第8部分：氧化诱导期试验；
一第9部分：白蚁试验；
-第10部分：大鼠啃咬试验。
本部分为JB/T10696的第9部分。本部分的附录A和附录B为资料性附录。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。JB/T10696.9-2011
本部分参加起草单位：上海凯波特种电缆料厂、江苏三角洲塑化有限公司、深圳市大为集团有限公司、江苏圣安电缆有限公司、深圳金龙羽电缆集团、河北中联塑胶科技发展有限公司、中国质量认证中心。
本部分主要起草人：李明珠、王中、黄萱、朱永华、项健、单永东、苏柳青、孙萍、陆枝才、张国辉。
本部分为首次发布。
1范围
电线电缆机械和理化性能试验方法第9部分：白蚁试验
JB/T10696.9—2011
JB/T10696的本部分规定了白蚁试验的试验条件、试验程序和试验结果及计算。本部分规定了三种白蚁试验方法：击倒法、实验群体法和蚁巢法。本部分适用于测定电线电缆和光缆产品及其护层材料（主要指塑料或橡皮）的耐白蚁蛀蚀的性能。2规范性引用文件
下列文件中的条款通过JB/T10696的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T10696.1一2007电线电缆机械和理化性能试验方法第1部分：一般规定3白蚁种类及饲养
3.1试验用白蚁应为家白蚁。试验采用的品种，应经过正式研究机构鉴定后，才能供电线电缆白蚁试验使用。
3.2同批产品或材料进行白蚁试验时，应尽量采用同巢白蚁。3.3取回的家白蚁，应健壮、无病态且无大量螨类辜生。一般将白蚁饲养在特制的饲养缸内，缸内供给足够的水源及饲料一一松木板。饲养缸应加盖或用细铜丝网罩住，以防白蚁逃跑。3.4试验用家白蚁，应在室内饲养一周以上。3.5如采用其他种类白蚁进行试验，应详细说明，并在试验报告中注明。4击倒法
4.1概述
术语和定义、试验的般规定、试验设备的校验见JB/T10696.1-2007的规定。4.2适用范围
本方法适用于测定供试家白蚁的工蚁接触含防蚁剂样品后，被击倒的时间。4.3试验条件
4.3.1家白蚁：数量为60只工蚁，每只工蚁的重量介于（2.6～3.6）mg。4.3.2试样：用试片时，取长度为50mm、宽度为50mm、厚度为1mm的试样；用电线电缆直接制作试样时，可剥取其有关部分并将其剪成与试片一样大小，但厚度应为原始厚度；当剥取部分达不到要求尺寸时应重新压制成试片，其尺寸要求与试片同，每次试验的试样数为三个。4.3.3试验装置：上下板用2mm厚的有机玻璃制成，长度为185mm、宽度为60mm。上板中间分别钻三个直径为20mm的圆孔，两侧各钻直径为4mm的圆孔各四个；下板仅两侧各钻四孔与上板相对称。两板中间放置直径不小于40mm、高度为25mm的玻璃环三个，两侧八孔用八只M3×36mm的螺钉固定。详细尺寸如图1所示。4.3.4环境条件：温度为（25土1）℃，相对湿度为（95～97）%。保湿液配制：用15g硫酸钾（化学纯）溶解于100mL蒸馏水中即成。要求在1×10°mm2体积的空间，控制相对湿度的溶液至少有1
JB/T10696.9—2011
1×10mm2的表面积。
3×55(=165)
图1击倒法装置的上下板示意图
单位为毫米
4.3.5其他用品：瓷盘、保湿缸、玻璃环、培养皿、三角漏斗、镊子、剪刀、硫酸钾（K2SO4）、蒸馏水、手套及口罩等。
4.4试验程序
4.4.1将准备完毕的三个试样，置于击倒装置的玻璃环下，用八只螺钉固定。4.4.2在每一个试样上，通过三角漏斗放入20只家白蚁，记录投放时间，然后置于符合4.3.4的环境中。
4.4.3定时观察并记录白蚁被击倒的时间和数量。试验记录填入表1。4.5对照试验
采用相同的试验装置，仅用润湿的滤纸代替试片。在观察期间，白蚁死亡数少于或等于3只时，则不计算死亡率。大于3只时，即要校正死亡率。4.6数据处理
将表1经计算及换算的值填入表2中，以表2的时间常用对数为横坐标，机率值为纵坐标，采用划线法计算出50%个体被击倒所需的时间。用Kt50min表示。2
样品号
击倒时间
时间对数
表1击倒白蚁数试验记录
样品名称：
表2试验数据换算表
投试白蚁数
检查击倒时间
JB/T10696.9—2011
试验员：
击倒白蚁数
击倒百分率
试验员：
年月日
机率值
年月日
JB/T10696.9—2011
附录A给出了击倒法试验结果计算举例。如无其他规定，可使用附录B给出的采用氯氰菊酯作为防蚁剂的护层材料Kt50min值。
实验群体法
5.1概述
术语和定义、试验的一般规定、试验设备的校验见JB/T10696.1--2007的规定。5.2适用范围
本方法适用于经药物或未经药物处理过的电线电缆产品及其护层材料。5.3试验条件
5.3.1家白蚁10g，其中兵蚁数不应超过10%。5.3.2饲养缸为直径100mm、高度100mm的带盖玻璃器皿。5.3.3试样：当用试片时，长度为80mm、宽度为25mm、厚度为2mm共三个；当用电线时，长度为300mm共三段；当用电缆时，长度为90mm，共三段。5.3.4其他用品：解剖显微镜、测微尺、烘箱、天平、量杯、瓷盘等。5.4试验程序
5.4.1将电线电缆两端头用环氧树脂封闭。5.4.2将家白蚁的巢片切割成（5～10）mm的碎片，置于120℃烘箱中烘1h，称取150g干巢碎片放入饲养缸中，加入90mL蒸馏水，然后置于（40～60）℃的恒温箱中，使之受潮均勾后取出，冷却供用。
5.4.3将试样垂直置于试验缸内（电线试样应折至与电缆一样的长度），留1/5试样露出巢片之上，各放入10g白蚁，盖好并置于（26～27）℃的环境中。试验周期为三个月，每周检查外观一次，记录白蚁活动情况。
5.4.4若为药物试片或药物电线电缆，出现大量白蚁中毒死亡即告试验结束；若为无毒材料或产品，出现大量螨类或霉菌繁殖，影响试验，则应重新试验并在报告中注明。5.5试验结果
白蚁蛀蚀等级按表3评定。
表3白蚁蛀蚀等级
蛀蚀等级
试片（材料）被蛀描述
试样表面及沿边均未见白蚁蛀蚀的齿痕试样表面及沿边蛀蚀呈粗糙表面，但没有凹痕或凹痕深度在1mm以内
试样表面或沿边有明显蛀痕，且有凹陷，沿边蛀蚀深度在（1~2）mm之间
试样表面或沿边大部分出现蛀蚀，沿边蚀深度已大于2mm或表面出现穿孔
5.6数据处理
电线电缆（产品）被描述
电线电缆表面均未见白蚁蛀蚀的齿痕电线电缆表面被白蚁蛀蚀面积较小，深度小于护层厚度的1/3
电线电缆表面蛀蚀较广，某处蛀蚀深度等于或大于护层厚度的1/3
电线电缆表面护层已被蛀穿
试验样品的等级评定，以试样中被蛀蚀最严重的等级为准。6蚁巢法
6.1．概述
术语和定义、试验的一般规定、试验设备的校验见JB/T10696.1一2007的规定。4
6.2适用范围
JB/T10696.9—2011
本方法适用于有毒的、无毒的或新型的电线电缆产品或材料作长期考核白蚁蛀蚀的方法。6.3试验条件
6.3.1试验饲养缸：长度0.8m、宽度0.5m、高度0.5m，缸内设置水源。6.3.2饲养试验用的家白蚁蚁巢，要求是冬春季节挖回的蚁巢，直径应大于300mm，饲养于试验缸内，供试验样品之用。
6.3.3松木板适量，供白蚁长期生活的饲料。6.3.4试样：当试样为含防蚁剂的产品或材料时，试片长度50mm、宽度50mm、厚度2mm，数量三个；电线为1m长一段；电缆为0.6m长一段。当试样为不含防蚁剂的产品或材料时，试片长度150mm、宽度100mm、厚度2mm，数量3个；电线为3m长，电缆为1m长。6.3.5其他用品：解剖显微镜、测微尺。6.4试验程序
6.4.1试片用相似大小的松木板相间隔；电线则将两端用环氧树脂封固后，绕于长度200mm、宽度100mm，厚度10mm的松板上，并用相同大小的松木板相间隔；电缆则割断为200mm或300mm长，两端用环氧树脂封固后，再用松木板相间隔，松木板的尺寸为长度200mm、宽度100mm、厚度10mm或长度300mm、宽度100mm、厚度10mm。隔好后用铜丝扎好待用，所用松木板均须在水中浸12h，去游离子水供用。
6.4.2将上述准备好的样品直接置于白蚁巢边。含防蚁剂或不含防蚁剂的产品或材料应分别置于不同的蚁巢中，蚁巢饲养于（25土5）℃的室内。试验周期为1年，每半年抽查1次，并更换新的松木板，作好试验记录。在试验过程中经常观察白蚁有否出现大量死亡或螨类增殖现象，若出现上述现象，如果为不含防蚁剂的试样，应立即更换新的蚁巢，重新进行试验；如果为含有防蚁剂的试样所造成的白蚁大量死亡，则结束试验，并在试验报告中注明。6.5试验结果
白蚁蛀蚀试验结果按5.5进行评定。6.6数据处理
试验样品的等级评定以被白蚁蛀蚀最严重的等级为准。JB/T10696.9--2011
附录A
（资料性附录）
击倒法试验结果计算举例
某电缆料厂生产的聚氯乙烯防蚁电缆料，型号为FYH-70。将鉴定试验结果填入表A.1，再将表A.1的结果经过计算或换算填入表A.2，即将击倒时间（min）查常用对数表换算成击倒时间对数，将击倒白蚁数换算成击倒百分率，按表A.3再将击倒百分率换算成击倒百分率的机率值，然后以击倒时间对数为横坐标，机率值为纵坐标，将数据填入图A.1中，然后将各点连接成一直线与机率值5虚线相交，相交点即为击倒50%个体的时间对数值为1.74，从时间对数值查反对数表即得所需的Kt50min的时间为56。
表A.1击倒白蚁数试验记录
样品名称：防蚁电缆料
样品号
击倒时间
时间对数
型号FYH-70
检查击倒时间
表A.2试验数据换算值
投试白蚁数
击倒白蚁数
温度25℃
湿度96%
10：55
试验员：2006年6月19日
击倒百分率
机率值
试验员：2006年6月19日
击倒白蚁数
击倒百分率（%）
机率值
击倒白蚁数
击倒百分率（%）
机率值
击倒白蚁数
击倒百分率（%）
机率值
击倒白蚁数
击倒百分率（%）
机率值
击倒白蚁数
击倒百分率（%）
机率值
击倒白蚁数
击倒百分率（%）
机率值
换算表
JB/T10696.92011
由击倒白蚁数计算出击倒百分率，将击倒百分率换算成机率值表（根据Finneyi947死亡率换算成机率值表而确定)。
击倒时间(对数）
●系列！
白蚁接触含氯氰菊酯的塑料样品后对数机值直线图A.1
JB/T10696.92011
附录B
（资料性附录）
护层材料的Kt50min值
不同材料采用氯氰菊酯作为防蚁剂时，其Kt50min值见表B.1。表B.1
护层材料的Kt50min值
护层材料名称
聚氯乙烯
聚乙烯
低烟无卤
Kt50min
≤100
≤140
≤190
