本标准规定了采用可燃性制冷剂的房间空调器产品出厂后，在安装、维修、移机、报废和运输（特指安装和维修过程中的运输）时所涉及的安全要求。 本标准适用于GB/T 7725所定义的房间空调器产品。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国轻工业联合会提出。
本标准由全国家用电器标准化技术委员会（SAC/TC 46）归口。
本标准起草单位：中国家用电器协会、珠海格力电器股份有限公司、广东美的制冷设备有限公司、青岛海尔空调器有限公司、华中科技大学、TCL空调器（中山）有限公司、海信科龙电器股份有限公司、江苏福瑞至环保新材料有限责任公司。
本标准主要起草人：姜风、窦艳伟、许晨、李廷勋、丁克琳、招伟、王雷、何国庚、王志刚、潘建民、付裕、韩鹏、刘畅、郑崇开、唐先义、庄华虎、余延顺。
本标准为首次制定。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700 碳素结构钢
GB 4706.32 家用和类似用途电器的安全 热泵、空调器和除温机的特殊要求
GB 7231 工业管道的基本识别色、识别符号和安全标识
GB/T 7725 房间空气调节器
GB/T 7778 制冷剂编号方法和安全性分类
GB 17790 家用和类似用途空调器安装规范
GB/T 22766.3 家用和类似用途电器售后服务 第3部分：空调器的特殊要求

ICS97.030
分类号：Y61
备案号：51132-2015

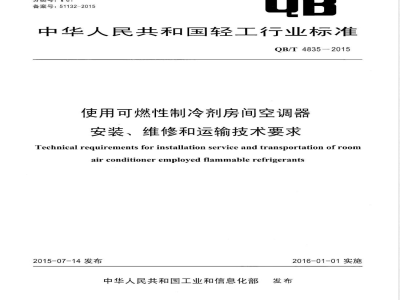

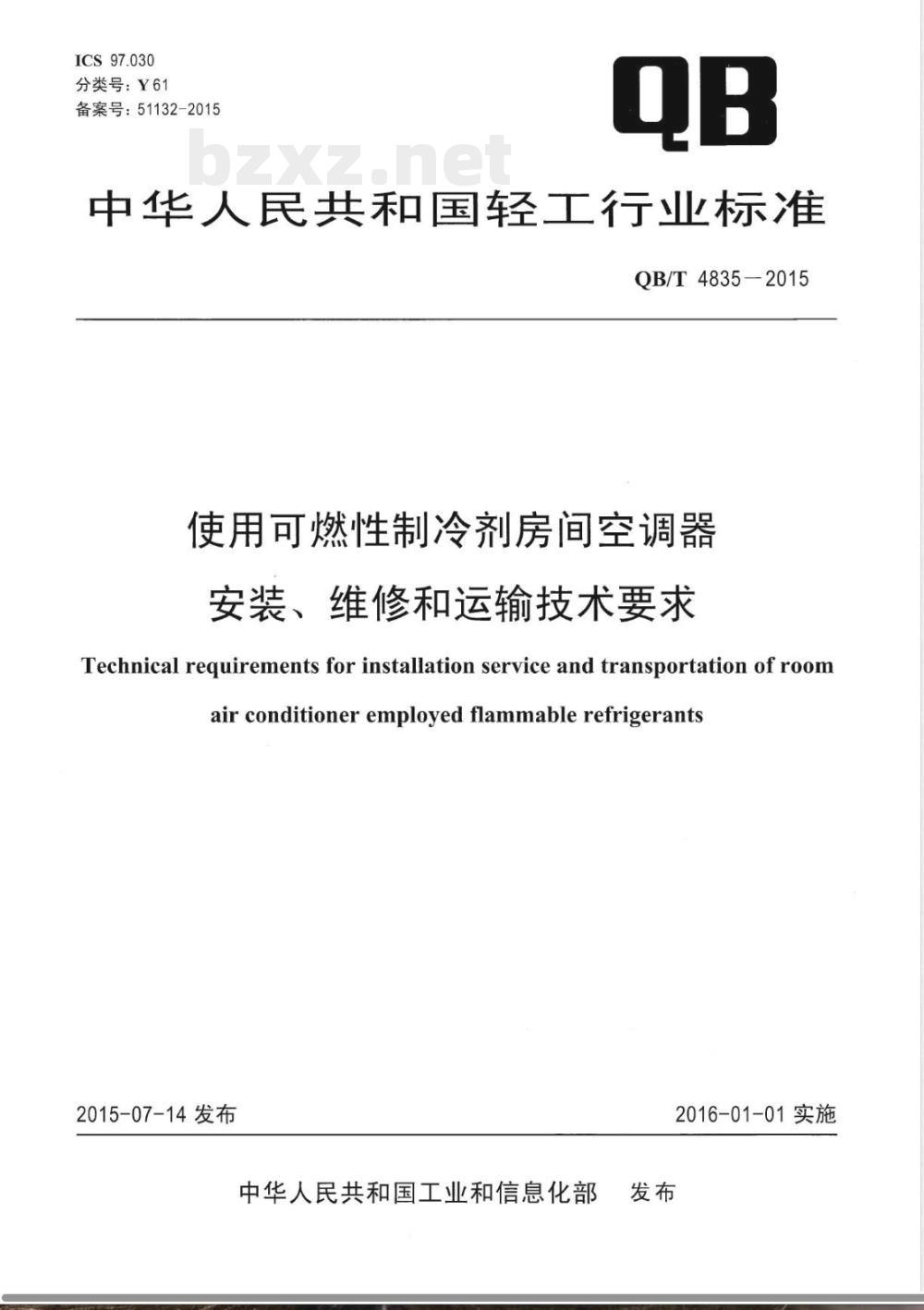

中华人民共和国轻工行业标准
QB/T4835-2015
使用可燃性制冷剂房间空调器
安装、维修和运输技术要求
Technical requirements for installation service and transportation of roomair conditioner employed flammable refrigerants2015-07-14发布
中华人民共和国工业和信息化部发布
2016-01-01实施

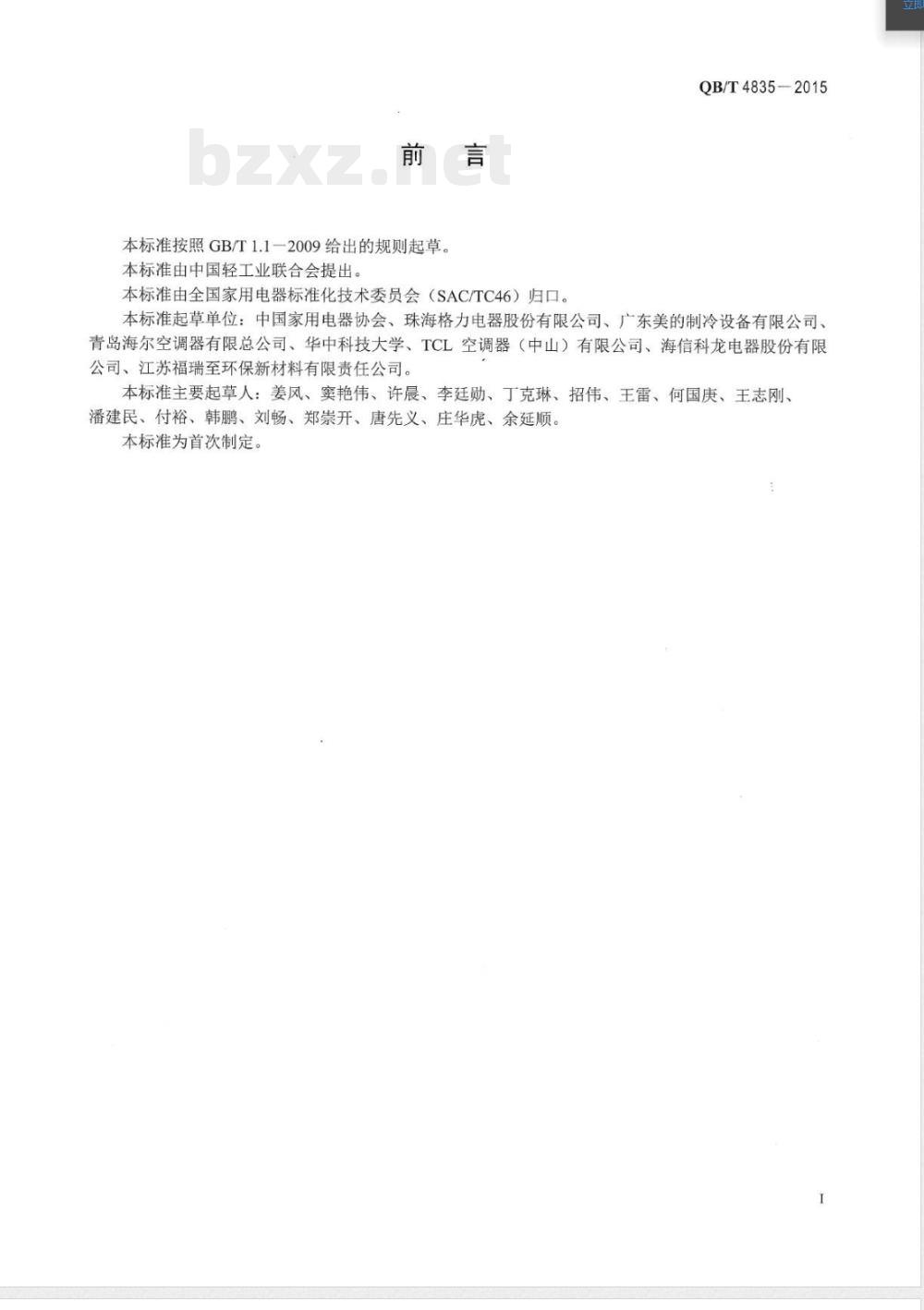

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4835-2015
本标准起草单位：中国家用电器协会、珠海格力电器股份有限公司、广东美的制冷设备有限公司、青岛海尔空调器有限总公司、华中科技大学、TCL空调器（中山）有限公司、海信科龙电器股份有限公司、江苏福瑞至环保新材料有限责任公司。本标准主要起草人：姜风、窦艳伟、许晨、李廷勋、丁克琳、招伟、王雷、何国庚、王志刚、潘建民、付裕、韩鹏、刘畅、郑崇开、唐先义、庄华虎、余延顺。本标准为首次制定。

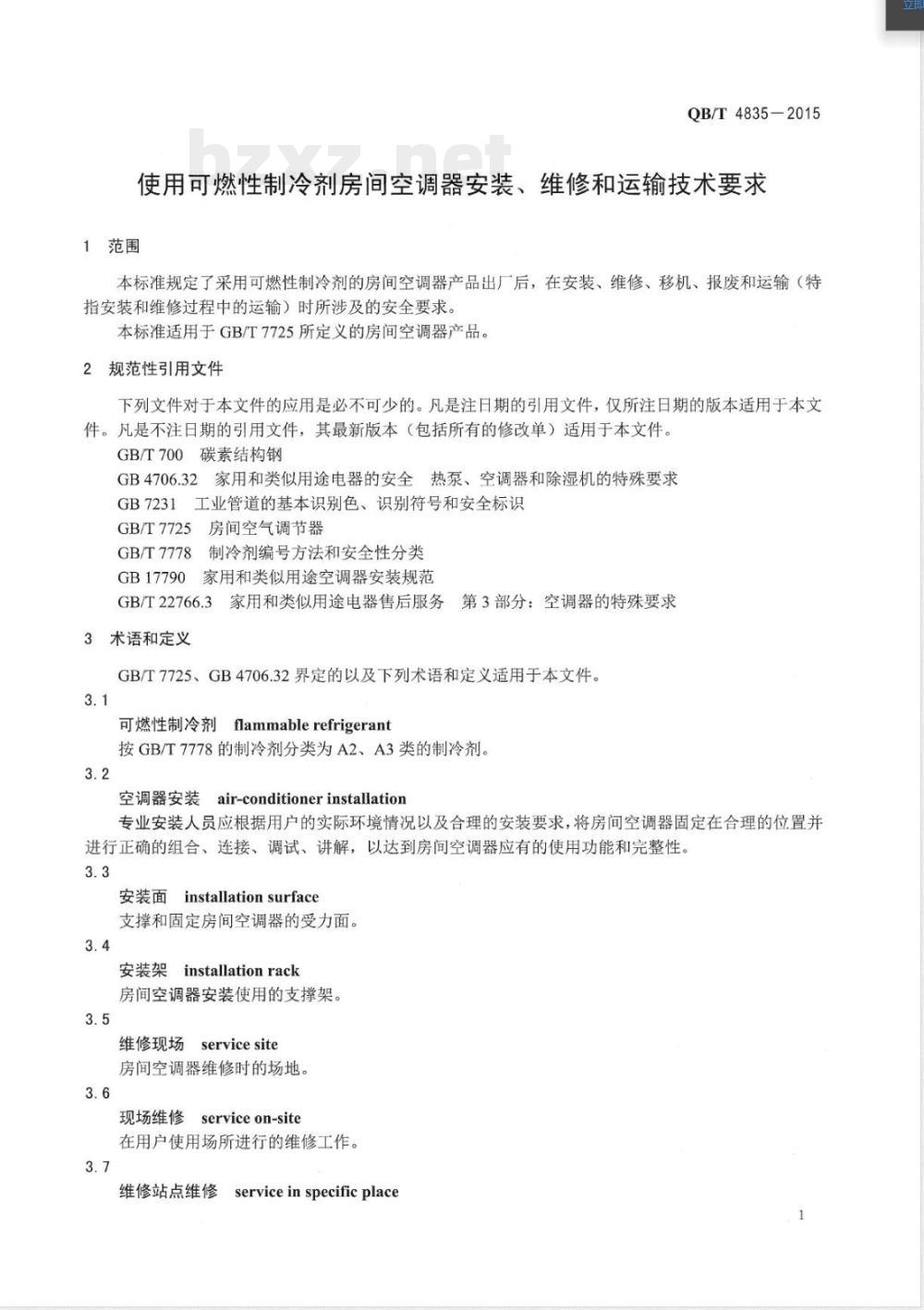

1范围
QB/T4835-2015
使用可燃性制冷剂房间空调器安装、维修和运输技术要求本标准规定了采用可燃性制冷剂的房间空调器产品出厂后，在安装、维修、移机、报废和运输（特指安装和维修过程中的运输）时所涉及的安全要求。本标准适用于GB/T7725所定义的房间空调器产品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T700碳素结构钢
GB4706.32家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB7231工业管道的基本识别色、识别符号和安全标识GB/T7725房间空气调节器
制冷剂编号方法和安全性分类
GB/T7778
GB17790家用和类似用途空调器安装规范GB/T22766.3家用和类似用途电器售后服务第3部分：空调器的特殊要求3术语和定义
GB/T7725、GB4706.32界定的以及下列术语和定义适用于本文件。3.1
可燃性制冷剂flammablerefrigerant按GB/T7778的制冷剂分类为A2、A3类的制冷剂。3.2
空调器安装air-conditionerinstallation专业安装人员应根据用户的实际环境情况以及合理的安装要求，将房间空调器固定在合理的位置并进行正确的组合、连接、调试、讲解，以达到房间空调器应有的使用功能和完整性。3.3
安装面installation surface
支撑和固定房间空调器的受力面。3.4
安装架installationrack
房间空调器安装使用的支撑架。3.5
维修现场servicesite
房间空调器维修时的场地。
现场维修serviceon-site
在用户使用场所进行的维修工作。3.7
维修站点维修
service in specific place
QB/T4835-2015
在专门维修场所
进行的维修工作
专业安装、维护人员
经过可燃性制冷剂房
qualifiedinstallationand serviceperson享调器的安装或维修专业
器的专业基础识及安装
装或维
技能培训
修操作工艺的专业人员
本质安全型元件，intrinsicallyelement在可燃性气体中连续工作无危
险的部件
点火源
ignition source
明火或高温热源。
4人员资质
合格，并熟练掌握可燃性制冷剂房间空调以下简利
称人员。
管理机构负责建立可燃性制冷剂产品的组织机构资质审核管理办法4.1由国家指定的相应
评审细则并实施。
4.2负责可燃性制冷剂
房间空调器产品安装、维
证资质，
运输的机构应取得培训和认
本标准要求的可燃性制冷剂产品管理体系制度和培训体系制度。4.3人员资质分类
操作。
根据接触可燃性制冷剂的程度，人员资质分为A、B、C三类，见表1规定表1人员资质分类表
分类名称
专业维护人员
专业安装人
常规接触人员
需要进
柔说日
可燃性制冷剂产品制冷系统安装、维拆机、移机、焊接等工作的人员需要进行可燃性制冷剂产品制冷系统安装、拆机和移机的人员
无需打开可燃性制冷剂产品制冷系统的人员，例如运输企业的相关人员、产品售后部门的一般维护人员等
非可燃性制冷剂产品的安装、维修人员持有
机构颁发！
人员资质
半建立符合
向A类上岗
证，网上
营机构颁发的B类上岗证，网上
上岗证人员可进行C类人员的
持有A类上岗
正人员可进行B类和C类人员的操作，持有B类A类、
B类人员
安装操作要求
5.1产品安装安全原则
由国家指
安装场所应保特通风。
相应管理机构负责组织培训、
禁止在有可燃性制冷剂的区域内存在点火源。C类人员应经过常规培训。
安装产品时，应采取防静电措施，如：穿着纯棉服装、双手带上纯棉手套等。安装过程中检漏仪应处于工作状态。如果在安装过程中发现可燃性制冷剂泄漏，应立即打开门窗，对室内侧环境进行浓度检测直至QB/T4835-2015

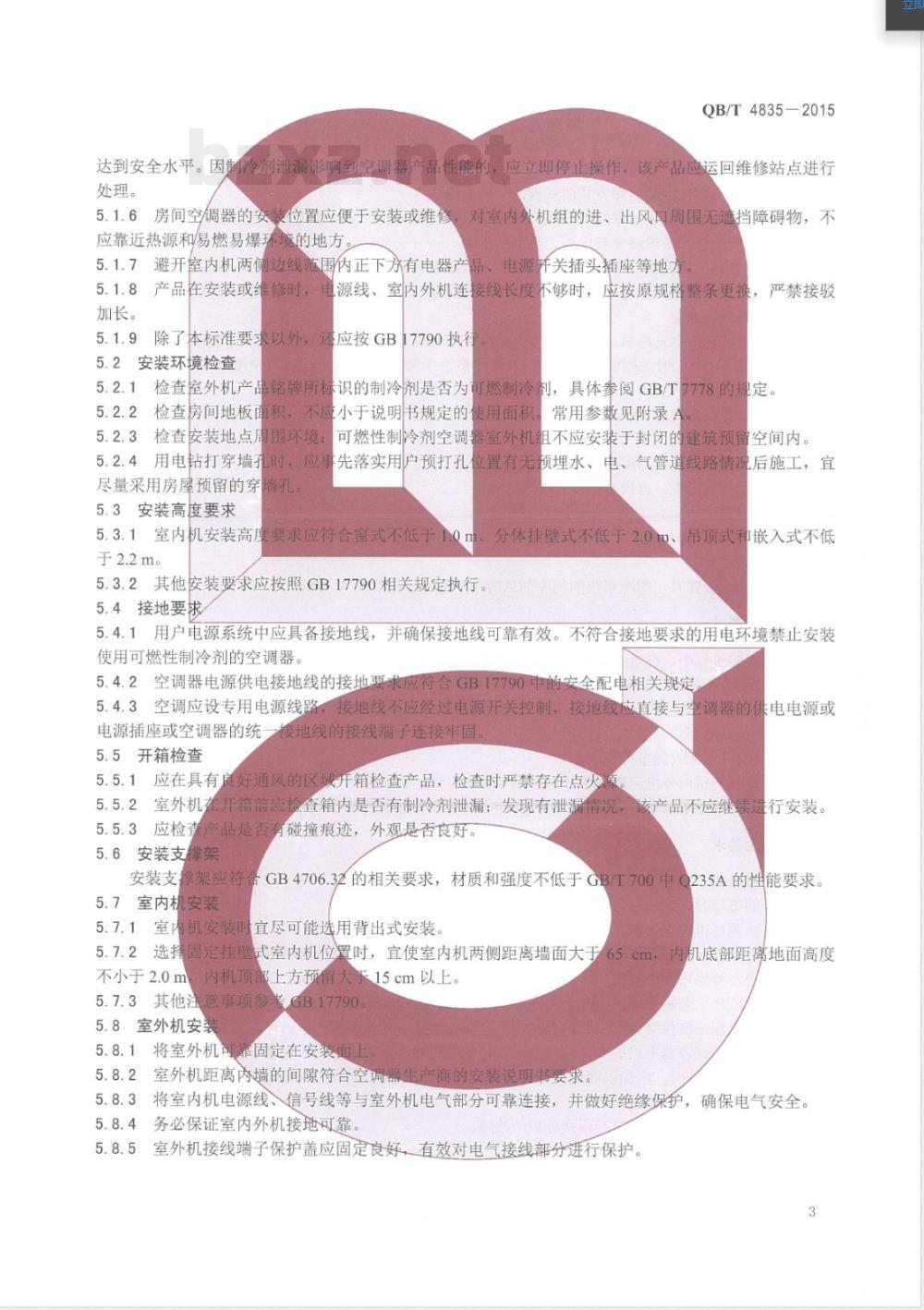

达到安全水平。因制冷剂泄漏影响到空调器产品性能的，应立即停止操作，该产品应运回维修站点进行处理。
房间空调器的安
应靠近热源和易燃易爆王
位置应便于安装或维修
意的地方。
外机组的进、出风周围无避挡障碍物，不对室内外
5.1.7避开室内机两侧边线范围内正下方有电器产品、电源开关插头插座等地方5.1.8产品在安装或维修时，
加长。
源线、室内外机连接线长度不够时，应按原规格整条更换，严禁接驳5.1.9除了本标准要求以外，还应按GB17790执行5.2安装环境检查
剂，具体参阅GB/T7778的规定。检查室外机产品铭牌所标识的制冷剂是否为可燃制冷齐5.2.1
检查房间地板面积，不应
小于说明书规定的使用面积
5.2.3检查安装地点周围环境：
常用参数见附录A
可燃性制冷剂空调器室外机组不应安装于封闭的建筑预留空间内。预埋水、电、气管道线路情况后施工，宜5.2.4用电钻打穿墙孔时，应事
先落实用户预打孔位置有无
尽量采用房屋预留的穿
5.3安装高度要求
5.3.1室内机安装高度要求应符合窗式不低于于2.2m。
5.3.2其他安装要求应按照GB17790相关规定执行。5.4接地要求
分体挂壁式不低于2.0m
吊顶式和嵌入式不低
5.4.1用户电源系统中应具备接地线，并确保接地线可靠有效。不符合接地要求的用电环境禁止安装使用可燃性制冷剂的空调器。
5.4.2空调器电源供电接地线的接地要安全配电相关规定
求应符合GB17790中日
5.4.3空调应设专用电源线路
电源插座或空调器的统
5.5开箱检查
5.5.1应在具有
5.5.2室外机
5.5.3应检查
接地线不应经过电源开关控制：接地线接地线的接线端子连接牢固
好通风的区域开箱检查产品，检查时严禁存在点火千籍前
查箱内是否有制冷剂泄漏：发现有泄漏情况，有碰撞痕迹，外观是否良好。
产品是否
5.6安装支
安装支
架应符
5.7室内机安装
5.7.2选择
机安装印
固定挂堡
不小于2.0m
5.7.3其他注
肉机顶
文直接与空调器的供电电源或
核产品不应继续送
连行安装。
GB4706.32的相关要求，材质和强度不低于GB/T700中Q235A的性能要求。宜尽可能选用背出式安装。
式室内机位置时，宜使室内机两侧距离墙面大于上方预
意事项
5.8室外机安
于15cm以上。
GB17790
5.8.1将室外机可靠固定在安装面5.8.2室外机距离内墙的间隙符合空调器生产商的安装说明书要求。65cm，内机底部距离地面高度
5.8.3将室内机电源线、信号线等与室外机电气部分可靠连接，并做好绝缘保护，确保电气安全。5.8.4务必保证室内外机接地可靠5.8.5室外机接线端子保护盖应固定良好，有效对电气接线部分进行保护。3
QB/T4835-2015
5.9室内、外机连接管连接
5.9.1禁止在室内使用可拆卸方式的室内、外机连接。5.9.2对室内外连接管进行保护并固定，不应存在晃动的情况，移动连接管时应借助工具方可移动。5.9.3室内外连接管必须避免有火源、热源的区域。5.9.4将室内外机连接管、电源线、连机信号线、排水管（双新风管）用包扎带平行捆扎在一起（按产品安装使用说明书的操作要求），排水管路放在下面以利于排水，防止管路、连接线相互缠绕。5.10制冷系统抽真空
5.10.1连接好制冷剂管路后，应使用可燃性制冷剂专用抽真空泵对室内机及连接管进行抽真空。真空度等于-0.1MPa（表压）时关闭制冷剂表阀门及真空泵进行保压测试，5min后，真空度不应大于-0.08MPa（表压)。
5.10.2禁止使用系统内及制冷剂罐里的制冷剂进行排空。5.11试运行
5.11.1安装完毕，应按GB17790规定进行试运行。5.11.2试运行过程中，再次对制冷系统进行检漏。5.12电气检测
按照GB17790进行电气检测。
5.13加长连接管
需要加长连接管时，制冷系统的制冷剂总的充注量应符合附录A要求。6再次安装要求
6.1再次安装过程中，在进行拆机前，应依次进行以下操作：a）对制冷系统进行泄漏检查；
进行空调器运行状态检查，确保空调器运行正常。若正常或可现场修复的执行6.1c)，否则应b）
确保制冷剂安全排放，再进行维修；将制冷剂回收到室外机。
6.2再次安装的室内外机应遵守本标准的第5章相关规定和流程。6.3除了本标准要求以外，还应按GB/T22766.3中相关要求执行。7维修安全要求
7.1现场维修安全通用要求
7.1.1产品维修时，现场应该保持通风。7.1.2禁止现场出现点火源。
7.1.3维修产品时，应采取防静电措施，如：穿着纯棉服装、双手带上纯棉手套等。7.1.4如果在维修过程中发现可燃性制冷剂泄漏，应立即停止操作，并保持现场通风。7.1.5维修过程中若缺配件需再次上门处理的情况，应确保现场安全。7.1.6维修过程应确保空调器安全可靠接地，检漏仪应处于工作状态。7.1.7携带制冷剂容器上门服务，制冷剂容器内填充的制冷剂不应超出规定值，容器存放在车内或放置在安装、维修现场时，应加以固定并垂直放置，同时远离热源、火源、辐射源、电器设备的地方。7.2禁止在用户现场维修的故障
7.2.1需要对内部制冷管道进行焊接处理的故障。7.2.2需要拆开制冷系统进行维修的故障。4
7.3现场维修的要求
7.3.1维修前的检查工作
7.3.1.1现场环境要求
QB/T4835-2015
7.3.1.1.1检查维修区域是否存在泄漏制冷剂。确保所用的检漏设备适用于该空调器制冷系统中的制冷剂。
7.3.1.1.2在维修的过程中应保持持续通风状态。7.3.1.1.3维修区域内不应有点火源。7.3.1.2空调器检查
7.3.1.2.1维修前应保证空调器接地连续性良好，接地可靠。7.3.1.2.2维修前应切断空调器电源，并对空调器内使用的电容放电。如果在维修过程应需要电力供给，就应对最危险的位置点进行不间断的制冷剂泄漏检测。7.3.1.2.3维修过程中应使用检漏仪对空调器进行检漏。7.3.2电气部件维修要求
7.3.2.1应使用专用检漏仪对所维修电气部件局部进行制冷剂泄漏检查。7.3.2.2维修完毕后不应改拆或取消具有保护安全功能的部件，空调器内部的走线应按出厂状态复原。7.3.2.3维修密闭元件时，在打开密封盖之前，应先切断空调器供电电源。如果在维修过程必需电力供给，应对最危险的位置点进行不间断的泄漏检测，以防止潜在危险出现。7.3.2.4对电气部件的维修中应特别注意不会影响防护等级的外壳更换。7.3.2.5确保密封或密封材料不会由于老化而丧失防止可燃性气体进入的作用。替代部件应符合空调器生产商的推荐要求。
7.3.3本质安全型元件的维修
不涉及制冷系统部件的维修时，应该注意对制冷系统管路部件的保护，确保不会因维修而导致泄漏。7.4在维修站点维修的要求
7.4.1操作场地要求
7.4.1.1操作场地应通风良好和地面平整。不应设在地下室。7.4.1.2操作场所应加装通风排气设备，可设置排气扇、风机、吊扇、落地扇、排风专用管道等，以保证满足通风换气量、排气均匀的要求，防止制冷剂气体聚集。通风量参照GB4706.32相关条款要求。7.4.1.3应配备可燃性制冷剂泄漏检测仪及浓度探测仪，并应有泄漏检测仪及浓度探测仪管理制度，维修前确认检漏仪及浓度探测仪能正常使用7.4.1.4应配备足够数量的可燃性制冷剂专用真空泵和制冷剂充注设备，并应有维修设备管理制度，确保维修设备适用于某一类型可燃性制冷剂的抽真空和充注，不应混用。7.4.1.5总电源开关应设在操作场地之外，并设有防护装置。氮气瓶、乙炔气瓶、氧气瓶应分开放置，乙炔气源应装有回火阀，乙炔气管、氧气管应严格7.4.1.6
按照GB7231要求颜色。
维修区域内应挂“禁止烟火”的警示牌。7.4.1.7
应配备干粉灭火器或二氧化碳灭火器等适用于扑灭电器类火灾的消防装置。7.4.1.8
维修现场的电气设备应相对固定，正规穿管走线；现场禁止出现临时用电线、临时插座等。7.4.1.9
7.4.2制冷系统维修操作要求
7.4.2.1对制冷系统进行操作前应用氮气清理制冷系统，并对室外机进行抽真空，真空度达到-0.1MPa（表压），持续时间不少于5min。抽真空排出的尾气应排放到安全通风的室外环境中7.4.2.2确保在使用制冷剂充注器具时，不会发生不同制冷剂之间互相污染。制冷剂充注管线的总长应当尽可能最短，以减少制冷剂在其内的残余量。5
QB/T4835—2015
7.4.2.3制冷剂容器要保持直立放置状态。7.4.2.4确保制冷系统在充注制冷剂前接地。7.4.2.5充注制冷剂时，应按照产品铭牌标识要求充注相应类型和质量的制冷剂，严禁过量充注。7.4.2.6制冷系统维修完成后，应采用安全的封口方式密闭制冷系统。7.4.2.7确保产品经维修后，不破坏或降低原有产品的安全防护等级。7.4.3维修中焊接作业
焊接作业前，应确保区域内无可燃性制冷剂存在，并确保已经对制冷系统中的制冷剂进行了全面排空和清洗。
7.4.4制冷剂储存场所要求
7.4.4.1制冷剂贮罐应单独放置在安全、通风良好和避免阳光直射的环境中，并贴警示标签。7.4.4.2·一次性可燃性制冷剂容器不应重复使用，且不应随意抛弃。7.5维修站点应按相关消防法规建立完善的紧急事故处理预案。8报废操作要求
8.1关闭空调器的电源，检查空调器产品。8.2检查空调器的使用环境，确保环境内没有点火源。8.3将可燃性制冷剂排放到安全通风的室外环境中。8.4其他操作，参考第6章要求完成。8.5完成拆机的产品运输到符合资质的回收拆解工厂。运输要求wwW.bzxz.Net
9.1运输过程中装载可燃性制冷剂空调器的区域不应密闭。必要时对运输工具采取防静电等措施。9.2运输、装卸产品过程中，应采取必要的防护措施，确保空调器不发生损坏。10维护和制冷剂回收
10.1可燃性制冷剂房间空调器应按生产厂商建议的方法进行保养和维护。10.2有条件时，可采用防爆可燃性制冷剂回收机对可燃性制冷剂进行回收处理。6
附录A
（规范性附录）
对于房间空调器中使用可燃性制冷剂的充注量限值可燃性制冷剂充注量限值的计算方法如下：Mal=2.5×（LFL）5/4×ho×A1/2.其中：
允许充注量，单位为千克（kg)；最低燃烧限值，单位为千克每立方米（kg/m2）：安装高度，单位为米（m）；
房间地板面积，单位为平方米（m2)。QB/T4835-2015
根据公式计算，表A.1和表A.2给出了采用R290制冷剂的房间空调器在安装时要求的房间面积以及最大充注量计算示例。
表A.1最小房间面积
制冷剂
(kg/m)
(kg/m2)
落地式
挂壁式
挂壁式
吊顶式
灌注量
灌注量
最小房间面积/m2
灌注量
表A.2最大充注质量
灌注量
最大充注质量/kg
地板面积
地板面积
地板面积
地板面积
灌注量
地板面积
灌注量
地板面积
灌注量
地板面积
QB/T4835-2015
警告标志图例
附录B
（资料性附录）
标志定义及含义
表C.1标志定义及含义
警告标志含义
该空调器内制冷剂为可燃性气体提醒阅读使用说明书
标志应符合GB4706.32要求，标志的垂直高度不应小于10mm，不应着色标志应符合GB4706.32要求，标志的垂直高度不应小于10mm
C.1氮气瓶
附录C
（资料性附录）
专用工具
在需要对制冷系统管路进行焊接时，应使用氮气清洗制冷系统：a）氮气瓶容积5L15L；
b）气瓶承压符合国家压力容器标准；c）配备减压阀，最高输出压力小于2.5MPa。C.2可燃性制冷剂专用真空泵
QB/T4835-2015
在需要对制冷系统进行更换部件、管路焊接或者更换充注制冷剂时，需要使用防爆型真空泵进行抽真空。抽真空应确保一定的精度，真空度应低于60Pa。真空泵应定期更换润滑油。真空泵应配备止回阀。
3充注设备
对系统进行充注制冷剂应使用专用充注设备。充注设备精度为土5g。C.4电子称
精度士10g。
C.5检漏仪
维修部应当具备专用检测特定可燃性制冷剂的检漏仪，禁止使用卤素探头进行检漏。响应时间应小于5s，精度至少为10g/y。
C.6浓度探测仪
要求如下：
a）探测仪应定期进行校准；
探测仪使用前，应进行功能检查与确认。b)
C.7真空压力表
真空压力表应适用于可燃性制冷剂。连接软管
要求如下：
a）连接充气软管承压不小于6MPa；b）充气软管与空调器连接处应设置手动连通装置。C.9灭火器
空调器安装或维修操作时，应携带灭火器。维修场地内应备有干粉、二氧化碳和泡沫灭火器中的两种以上类型，并放置在规定的位置加有醒目的标识、随手可触的地方。9
