QB/T 4989-2016
基本信息
标准号： QB/T 4989-2016
中文名称：家用和类似用途房间空调器风扇用电动机
标准类别：其他行业标准
英文名称：Fan motors for household and similar room air conditioner
标准状态：现行
发布日期：2016-07-11
实施日期：2017-01-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：家用和商用设备、文娱、体育>>97.060洗衣设备
中标分类号：轻工、文化与生活用品>>家用电器、日用机具>>Y61家用空调与冷藏器具
关联标准
出版信息
出版社：中国轻工业出版社
标准价格：0.0
相关单位信息
起草人：胡志强、朱磊、王淼森等
起草单位：中国家用电器研究院、卧龙电气集团股份有限公司、广东威灵电机制造有限公司、广东美的制冷设备有限公司等
归口单位：全国家用电器标准化技术委员会（SAC/TC 46）
提出单位：中国轻工业联合会
发布部门：中华人民共和国工业和信息化部
主管部门：全国家用电器标准化技术委员会（SAC/TC 46）
标准简介
本标准规定了房间空调器及类似产品风扇用单相电容运转异步电动机及无刷直流电动机的术语和定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于家用和类似用途房间空调器及类似产品（包括：热泵热水器、除湿机、移动式空调、空气净化器等）风扇用电动机。
标准图片预览
标准内容
ICS97.030
分类号：Y61
备案号：55566-2016

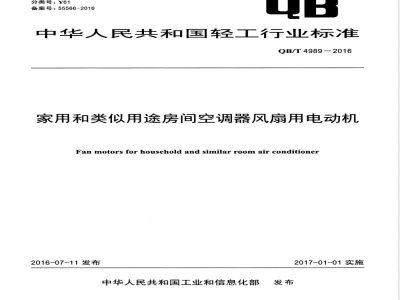

中华人民共和国轻工行业标翟
QB/T 4989—2016
家用和类似用途房间空调器风扇用电动机Fan motors for household and similar room air conditioner2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施
本标准按照GB/T1.1一2009给出规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4989-2016
本标准起草单位：中国家用电器研究院、卧龙电气集团股份有限公司、广东威灵电机制造有限公司、广东美的制冷设备有限公司、珠海格力电器股份有限公司、江苏春兰制冷设备股份有限公司、广东志高空调有限公司。
本标准主要起草人：胡志强、朱磊、王淼森、张兵、罗欢、姚新祥、郭霞龄、郑志辉。本标准为首次发布。
1范围
家用和类似用途房间空调器风扇用电动机QB/T4989-2016
本标准规定了房间空调器及类似产品风扇用单相电容运转异步电动机及无刷直流电动机（见附录A）的术语和定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于家用和类似用途房间空调器及类似产品（包括：热泵热水器、除湿机、移动式空调、空气净化器等）风扇用电动机（以下简称“电动机”）。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB755一2008旋转电机定额和性能GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.22电工电子产品环境试验第2部分：试验方法试验N：温度变化GB/T2423.55
电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2828.1
周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2829
GB4706.32
家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求旋转电机整体结构的防护等级（IP代码）分级GB/T4942.1
GB1006
轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值GB/T10069.1）
旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法GB12350一2009小功率电动机的安全要求GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法GB/T22719.2交流低压电机散嵌绕组匝间绝缘第2部分：试验限值GB25958小功率电动机能效限定值及能效等级3术语和定义
下列术语和定义适用于本文件。3.1
塑封型电动机
Lresinpackingmotor
外壳采用热固性树脂封装的电动机。3.2
基准绕组（或线圈）reierencewinding（orcoil）在用冲击波形比较法检测电机绕组（或线圈）匝间绝缘时，用以与被试绕组（或线圈）进行比较的电机绕组（或线圈）。
基准绕组（或线圈）的各参数应与被试绕组（或线圈）相同。基准绕组（或线圈）可在同一台电机中任选，也可在同规格电机中任选。1
QB/T4989-2016
基准绕组（或线圈）可以是匝间绝缘确认为正常的或假定为正常的绕组（或线圈）。[GB/T22791.1—2008，定义3.2]3.3
空载电流变化率no-loadcurrentrate电动机在额定电压、额定频率下空载运行，其试验前后空载电流之差的绝对值与试验前空载电流之比。
注：空载电流变化率用%表示。
4分类
4.1产品分类
4.1.1电动机按调速类型分为：
a）PG型一电动机带PG板（输出转速脉冲信号）；b）抽头型一电动机绕组带抽头（用于抽头调速）；c）
单速型一电动机绕组不带抽头（单一转速）。电动机按用途分为：
室内型；
b）室外型；
电动机按外壳型式分为：
a）塑封型；
b）金属外壳型。
4.2定额
4.2.1工作制定额
电动机的工作制定额应符合GB755中规定的连续工作制定额（S1）为基准的连续定额。4.2.2额定电压/频率
电动机的额定电压、频率应符合图纸或技术规格书要求。4.2.3PG脉冲数
PG型电动机的PG脉冲数为每转1个或3个等，应符合图纸或技术规格书要求。4.3热保护装置
电动机应加装过热保护装置，过热保护装置的安装形式和额定动作温度应符合图纸或技术规格书要求。也可采用其他保护方式，如阻抗保护、线路保护、软件保护等替代本装置，应符合相对应的技术要求。
4.4减震器
带有减震橡胶圈的电动机，减振橡胶圈硬度、形状和尺寸应满足图纸或相关技术要求。5要求
5.1使用环境条件
电动机应能在下列环境条件下正常工作：a）海拔高度不超过1000m；
b）环境温度：-5℃～43℃；
c）相对湿度：40%～95%（干球温度为25℃时）。注：如电动机指定在海拔高度超过1000m、环境空气温度高于43℃的条件下使用时，应按GB755的规定进行修正。2
5.2电气条件
运行期间电压和频率变化应符合如下规定电压和频率的综合
变化（如图1）分为A和B两个区域电动机应能在A区
续运行并实现其基本功
呈现某些差异，温
定点）时的性能完全相符，可能升可较额
电动机应能在B区
区域运行
域运行的电动机，温升
可较额定
电动机应实现的基本功能光
并实现其基本功能
电压和频率时高，
额定转矩，N·m。
电气运行条件的其他条件应按GB755规定。说明：
x轴：
Y轴：
5.3外观
率标么值
电压标幺值
区域A：
区域B（区域A外）；
定额点。
但其性
QB/T4989-2016
（见图1的额
性能无需与额定电压和频率
定电压和额定频率时高。
能与额定Www.bzxZ.net
电压和频率
于A区域。
车可能高
电动机的电压和频率的限值
5.3.1外观及装配质量
时的差异将大于A区
不推荐在B区域外部连续运行。
电动机的表面不应有明显的斑点、皱纹、气泡、裂痕和损污物。铭牌的字迹和内容应清晰无误，引出线和PG板连接器以及电源线连接器应完整无损，引出线颜色和标志应正确电动机不通电空转时应平稳，无有害杂音，无阻滞现象。5.3.2外形及安装尺寸
按6.3.1进行试验，电动机的外形、安装尺寸以及尺寸公差应符合相关产品图纸的规定。3
QB/T4989-2016
5.3.3轴伸径向圆跳动
按6.3.2进行试验，电动机轴伸长度不大于50mm时，其径向圆跳动不应大于0.03mm，当轴伸长度大于50mm时，每增长25mm，其径向圆跳动可增大0.015mm。5.3.4旋转方向
按6.3.3进行试验，其旋转方向应符合电动机所标示的方向。5.4机械强度
5.4.1引出线及抗拉强度
5.4.1.1电动机引出线的长度、颜色以及连接部分形状和连接器的型号应符合图纸要求。5.4.1.2按6.4.1进行试验，PG单根引出线与端子间的拉力、电源线单根引出线与端子间的拉力以及电源引出线与电机间的拉力应符合图纸或技术规格书要求。试验后，应符合5.5.1要求，引出线的纵向位移不应超过2mm，不应产生松脱、断裂及绝缘层开裂等现象。5.4.2耐冲击
对于塑封型电动机，按6.4.2进行试验后，不应出现下述情况：a）使未绝缘带电体变得可触及（用标准探针）；b）产生增加触电可能性的条件；c）塑料外壳破裂应不影响电动机过热保护与应力消除功能。5.4.3端盖抗拉力
按6.4.3进行试验，电动机端盖应安装牢固，不易脱落，端盖的抗拉力不应小于400N.5.5电气性能
5.5.1直流电阻
按6.5.1进行试验，电动机的直流电阻应符合图纸或技术规格书的要求。5.5.2介电性能
5.5.2.1绝缘电阻
按6.5.2.1进行试验，电动机在常态下，定子绕组对机壳的绝缘电阻不应低于50M2（金属外壳型）、100M（塑封型）；在热态下，定子绕组对机壳绝缘电阻不应低于5M2（金属外壳型）、10MQ（塑封型）。
5.5.2.2耐电压
按6.5.2.2进行试验，电动机不应出现闪络或击穿现象，且跳闸电流值不应大于5mA（塑封型），10mA（金属外壳型）。
5.5.2.3匝间绝缘
电动机的匝间绝缘应满足以下条件之a）按6.5.2.3.1进行试验，测得的被测绕组冲击震荡波形面积不应超过基准绕组（或线圈）的土20%；b）或按6.5.2.3.2进行试验，电动机应无冒烟等击穿现象。5.5.2.4泄漏电流
按6.5.2.4进行试验，电动机泄漏电流不应大于0.25mA。5.5.3电容端电压
按6.5.3进行试验，电动机的电容器端电压不应超过电容器标示的额定电压值的95%。5.5.4启动
按6.5.4进行试验，应能正常启动和运行。5.5.5堵转
按6.5.5进行试验，电动机应符合GB12350第18章要求。4
5.5.6外壳防护
QB/T4989-2016
按6.5.6进行试验，用于空调器室内机的电动机外壳防护等级不应低于IP20，用于洗衣房等潮湿环境空调器室内机的电动机外壳防护等级不应低于IP24，用于空调器室外机的电动机外壳防护等级不应低于IP44。
5.5.7温度及温升
按6.5.7进行试验，应满足以下要求。5.5.7.14
绕组温升限值
电动机定子绕组的温升限值应符合表1要求表1温升限值
单位为开尔文
绝缘等级
5.5.7.2轴承允许温度
轴承温度不应超过95℃。
5.5.8电磁兼容
具有电子控制装置的电动机应符合GB4343.1和GB4343.2的要求。5.5.9接地
金属外壳的电动机的接地要求应符合GB12350的接地要求，5.6使用性能
5.6.1电动机性能指标
按6.6.1进行试验，电动机性能指标，空载电流变化率、空载功率、额定转速、额定电流、额定功率、效率、功率因数、堵转电流、堵转功率、堵转转矩、最大转矩的实测值应符合图纸或技术规格书的要求。5.6.2PG板及PG脉冲特性
5.6.2.1PG板
PG板的电子元件的最高工作温度限值不应低于100℃。5.6.2.2PG脉冲特性
按6.6.2进行试验，PG型电动机的PG输出脉冲频率应符合各具体型号的要求。当PG输入电压为12V时，空载输出脉冲高电平不低于10V，低电平不高于0.4V；PG输入电压为5V时，空载输出脉冲高电平不低于4V，低电平不高于0.4V，波形应符合规定。PG输出电压占空比TH/TL为0.5～2。5.6.3机械振动和噪声
5.6.3.1机械振动
按6.6.3.1进行试验，用于输出功率不大于25W分体室内机的电动机，振动速度不大于1.2mm/s（轴伸铣边长度30mm及以上的电机不大于1.5mm/s）；其他空调器用的电动机的振动速度不大于1.8mm/s。
5.6.3.2噪声
5.6.3.2.1电动机空载运转时，应平稳轻快，无停滞现象，声音和谐、无杂音。5.6.3.2.2按6.6.3.2进行试验，电动机空载A计权声功率级噪声限值应符合表2的规定。5
QB/T49892016
额定功率/W
电机类型
室内型
表2电动机空载噪声限值
声功率/dB（A）
室外型
注：其他极数类型电动机噪声要求参考整机要求，室内型
室外型
61~120
室内型
室外型
5.6.3.2.3将电动机装入实际匹配的标准负载中，运行在各个档位的额定电压的-10%+10%的范围内应平稳轻快，无停滞现象，声音和谐、无杂音。5.6.4效率
电动机的效率应符合GB25958的要求。5.7可靠性
5.7.1耐湿热
按6.7.1进行试验，绝缘电阻应不低于1MQ2；泄漏电流不应大于0.25mA。并按照6.5.2.1规定的试验值的85%，进行1min的耐电压试验，跳闸电流不应大于30mA，应无闪络或击穿现象。5.7.2冷热冲击
5.7.2.1金属外壳型
按6.7.2.1进行试验，应符合5.5.1、5.5.2的要求，并能保证电动机正常运行。试验后电动机的绝缘材料不应发生脆裂。
5.7.2.2塑封型
按6.7.2.2进行试验，应符合5.5.1、5.5.2的要求，并能保证电动机正常运行。试验后不应出现影响电动机正常运行的损坏。
5.7.3冷热交变
电动机按6.7.3进行试验后，电流变化率△I不应大于50%，并应能保证电动机正常运行。5.7.4低温放置
按6.7.4进行试验，试验前后电动机空载、负载性能符合标准要求，试验前后直流电阻的变化率应小于3%。绕组焊口无氧化现象，绝缘电阻不低于2M2，定子绕组对地应符合5.5.2.1的要求。5.7.5高温放置
按6.7.5进行试验，试验前后电动机空载、负载性能符合标准要求，试验前后直流电阻的变化率应小于3%。绕组焊口无氧化现象，绝缘电阻不低于50M2，定子绕组对外壳应符合5.5.2.1的要求。5.8环保要求
5.8.1产品上的任何零部件均应符合相应国家环保要求。5.8.2进行第6章试验过程中，用于室内机的电动机不应产生刺激性和有毒气体。注：对于要求符合RoHS的产品和REACH的产品，其产品上的任何零部件均应符合相关要求。6试验方法
6.1一般试验条件
电源电压的波形为实际正弦波，电源电压（频率额定）与额定电压值的偏差不应超过土0.5%，频率（电压为额定）与额定频率值的偏差不应超过士1Hz。若无其他规定，所有试验均应在下列气候条件下进行：6
a）环境温度：0℃～43℃；
b）相对湿度：45%~75%；
c）气压：86kPa～106kPa。
6.2测量仪器
出厂检验测试仪表精度不应低于1级，型式检验测试仪表精度不应低于0.5级。6.3外观
6.3.1外形及安装尺寸
用能保证尺寸精度要求的量具检查电动机的外形和安装尺寸。6.3.2轴伸径向圆跳动
QB/T4989-2016
将电动机机壳固定，当缓慢地转动转轴时，用千分表在轴伸配合部位测取3点跳动值，取最大值。6.3.3旋转方向
将电动机按图纸或技术规格书要求接通电源后，从电动机轴伸端视之，观察旋转方向。6.4机械强度
6.4.1引出线及抗拉强度
6.4.1.1用拉力计或码施加在每个端子和线体间，进行1min的抗拉力试验。抗拉强度按表3规定。表3抗拉强度
单位为牛顿
电线规格
抗拉强度
24AWG/0.2mm2
22AWG/0.3mm
20AWG/0.5mm2
18AWG/0.75mm2及以上
6.4.1.2用拉力计或码在每根线体和电机间施加20N静拉力，进行10s的抗拉力试验。6.4.2耐冲击
对电动机的塑封外壳，依据GB/T2423.55中试验方法，按表4进行撞击摆锤试验；或进行直径50mm、质量0.5kg、高度1.3m的钢球落球试验。表4撞击摆锤试验
6.4.3端盖抗拉力
样品支撑设备
台支撑
地板支撑
所有其他设备
使用拉力试验机进行测量。
6.5电气性能
6.5.1直流电阻
用低电阻测量仪或电桥法对电动机直流电阻进行测量。撞击能量值
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
