JB/T 8505-2011
基本信息
标准号： JB/T 8505-2011
中文名称：铜石墨电触头材料化学分析方法
标准类别：其他行业标准
英文名称：Test method for chemical analysis of copper-graphite electrical contact materials
标准状态：现行
发布日期：2011-12-20
实施日期：2012-04-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：1912923
标准分类号
标准ICS号：电气工程>>电工器件>>29.120.99其他电工器件
中标分类号：电工>>电工材料和通用零件>>K14电工合金零件
关联标准
替代情况：替代JB/T 8505-1996
出版信息
出版社：机械工业出版社
标准价格：12.0
出版日期：2012-04-01
相关单位信息
起草单位：福达合金材料股份有限公司、温州宏丰电工合金有限公司、桂林电器科学研究所等
归口单位：全国电工合金标准化技术委员会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了铜石墨电触头材料中碳含量的测定方法。
本标准适用于铜石墨电触头材料中碳含量的测定。测定范围：2.00%～10.00%。
标准图片预览
标准内容

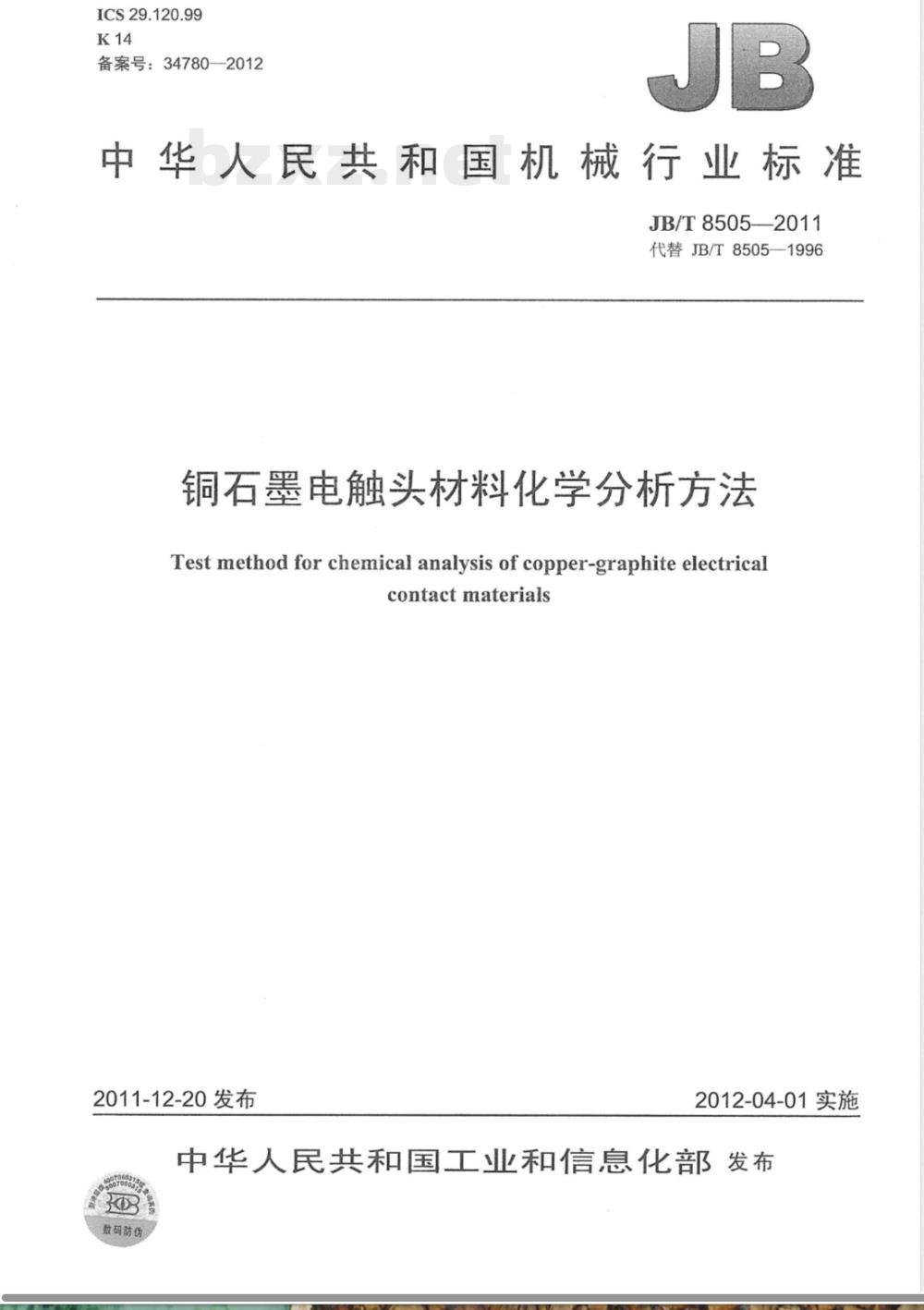

ICS29.120.99
备案号：34780—2012
中华人民共和国机械行业标准
JB/T8505—-2011
代替JB/T8505—1996
铜石墨电触头材料化学分析方法Test method for chemical analysis of copper-graphite electricalcontactmaterials
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布数码防伪

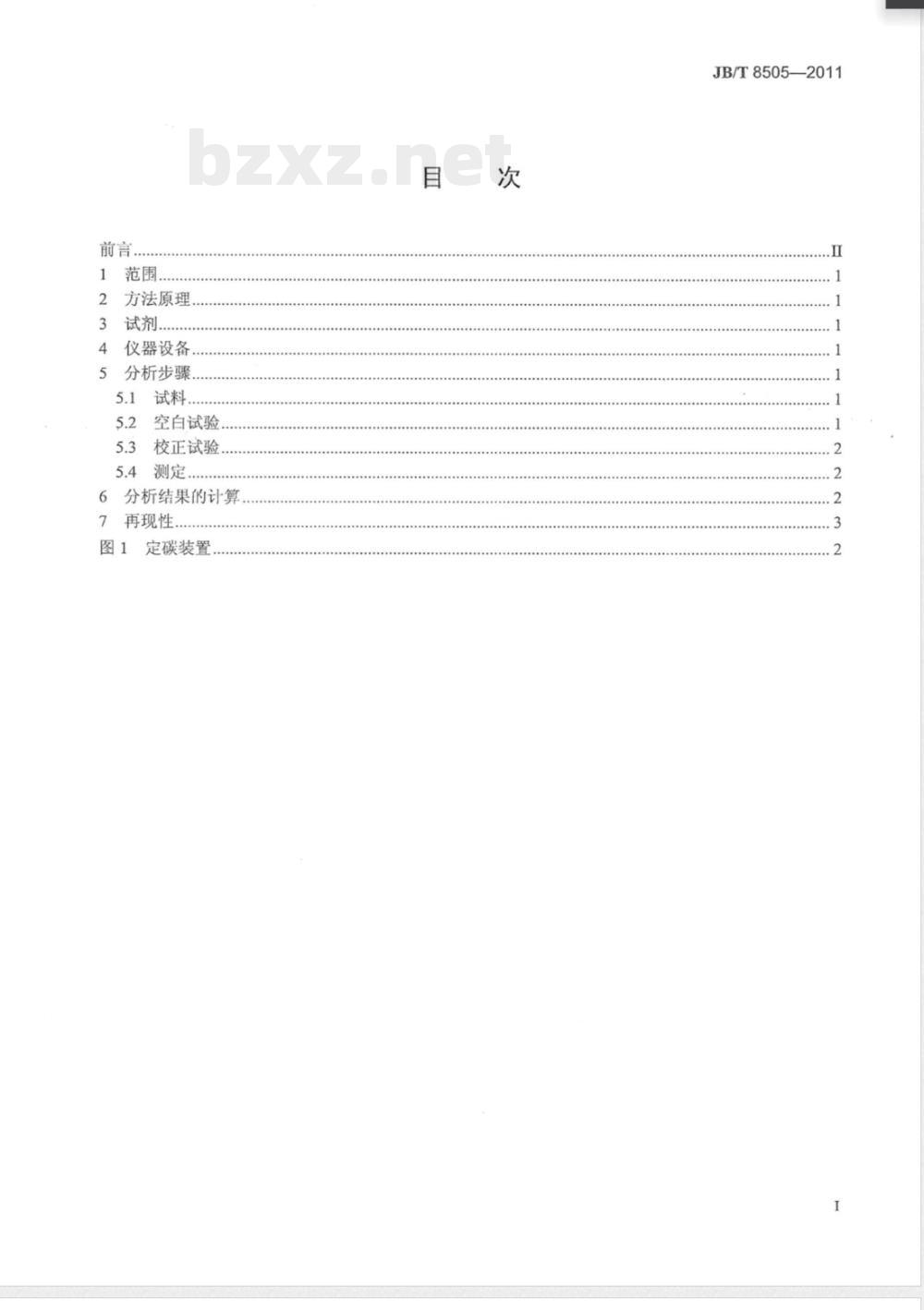

前言，
方法原理
仪器设备.
5分析步骤
5.1试料.
5.2空白试验.
5.3校正试验、
5.4测定.
6分析结果的计算
再现性
定碳装置
JB/T8505—2011
JB/T8505---2011

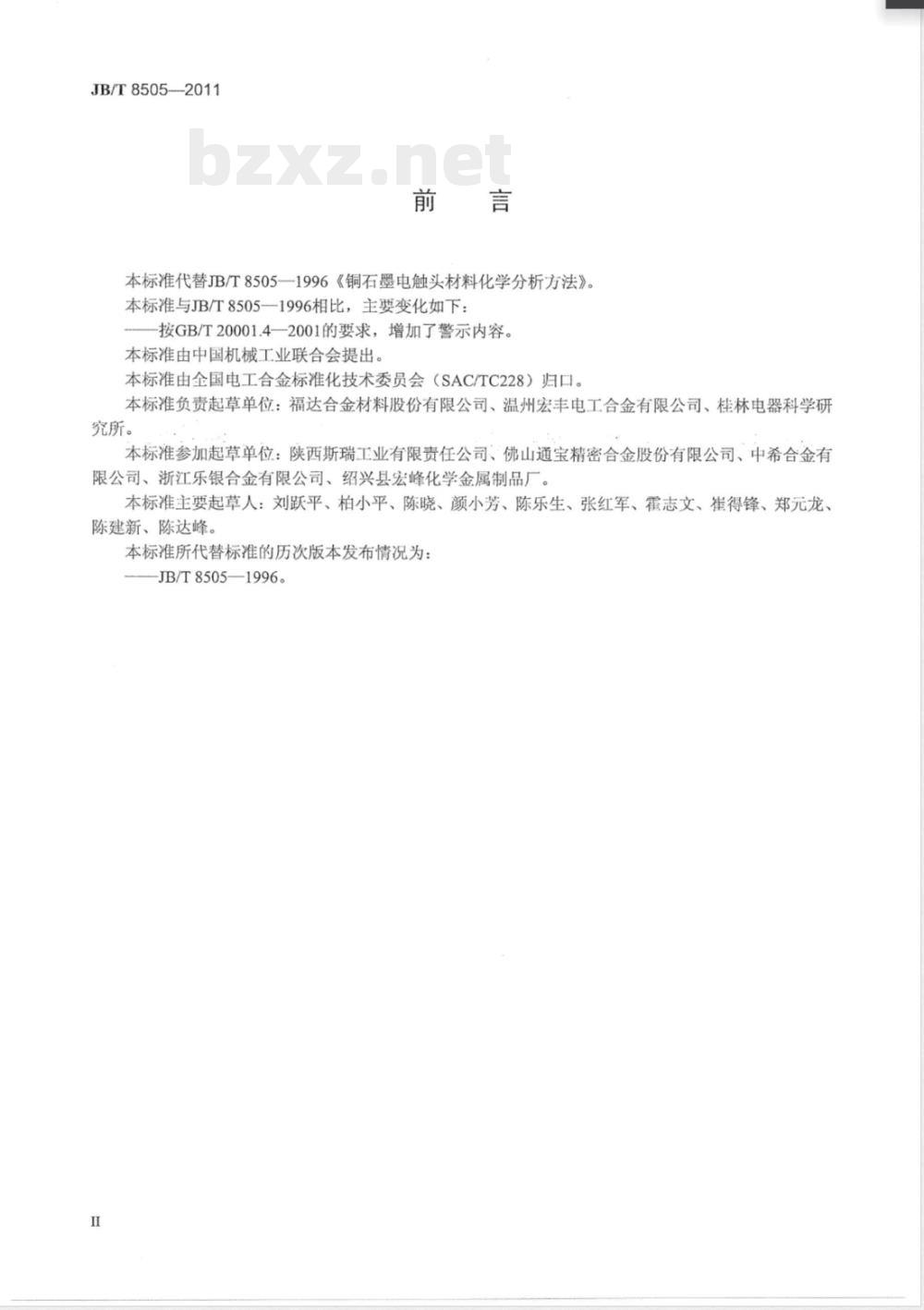

本标准代替JB/T8505—1996《铜石墨电触头材料化学分析方法》。本标准与JB/T8505一1996相比，主要变化如下：按GB/T20001.4一2001的要求，增加了警示内容。本标准由中国机械工业联合会提出。本标准由全国电工合金标准化技术委员会（SAC/TC228）归口。本标准负责起草单位：福达合金材料股份有限公司、温州宏丰电工合金有限公司、桂林电器科学研究所。
本标准参加起草单位：陕西斯瑞工业有限责任公司、佛山通宝精密合金股份有限公司、中希合金有限公司、浙江乐银合金有限公司、绍兴县宏峰化学金属制品厂。本标准主要起草人：刘跃平、柏小平、陈晓、颜小芳、陈乐生、张红军、霍志文、崔得锋、郑元龙、陈建新、陈达峰。
本标准所代替标准的历次版本发布情况为：-JB/T8505—1996。

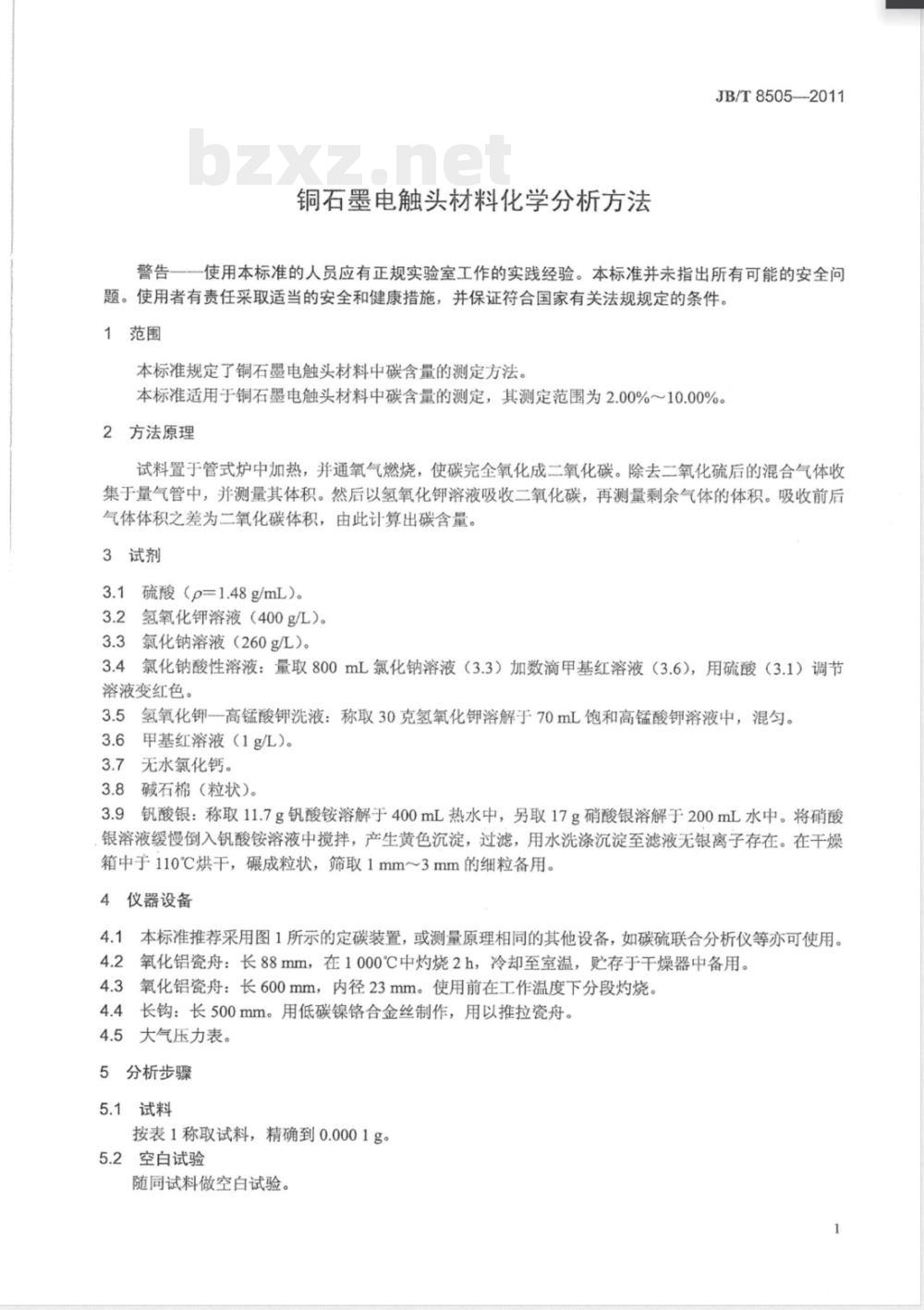

铜石墨电触头材料化学分析方法JB/T8505—2011
警告一一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本标准规定了铜石墨电触头材料中碳含量的测定方法。本标准适用于铜石墨电触头材料中碳含量的测定，其测定范围为2.00%～10.00%2方法原理
试料置于管式炉中加热，并通氧气燃烧，使碳完全氧化成二氧化碳。除去二氧化硫后的混合气体收集于量气管中，并测量其体积。然后以氢氧化钾溶液吸收二氧化碳，再测量剩余气体的体积。吸收前后气体体积之差为二氧化碳体积，由此计算出碳含量。3试剂
3.1硫酸（p=1.48g/mL)。
氢氧化钾溶液（400g/L)。wwW.bzxz.Net
氯化钠溶液（260g/L）。
3.4氯化钠酸性溶液：量取800mL氯化钠溶液（3.3）加数滴甲基红溶液（3.6），用硫酸（3.1）调节溶液变红色。
3.5氢氧化钾--高锰酸钾洗液：称取30克氢氧化钾溶解于70mL饱和高锰酸钾溶液中，混匀。3.6甲基红溶液（1g/L）。
3.7无水氯化钙。
3.8碱石棉（粒状）。
3.9钒酸银：称取11.7g钒酸铵溶解于400mL热水中，另取17g硝酸银溶解于200mL水中。将硝酸银溶液缓慢倒入钒酸铵溶液中搅拌，产生黄色沉淀，过滤，用水洗涤沉淀至滤液无银离子存在。在干燥箱中于110℃烘干，碾成粒状，筛取1mm～3mm的细粒备用。4仪器设备
4.1本标准推荐采用图1所示的定碳装置，或测量原理相同的其他设备，如碳硫联合分析仪等亦可使用。4.2氧化铝瓷舟：长88mm，在1000℃中灼烧2h，冷却至室温，贮存于干燥器中备用。4.3氧化铝瓷舟：长600mm，内径23mm。使用前在工作温度下分段灼烧。4.4长钩：长500mm。用低碳镍铬合金丝制作，用以推拉瓷舟。4.5大气压力表。
5分析步骤
5.1试料
按表1称取试料，精确到0.0001g5.2空白试验
随同试料做空白试验。

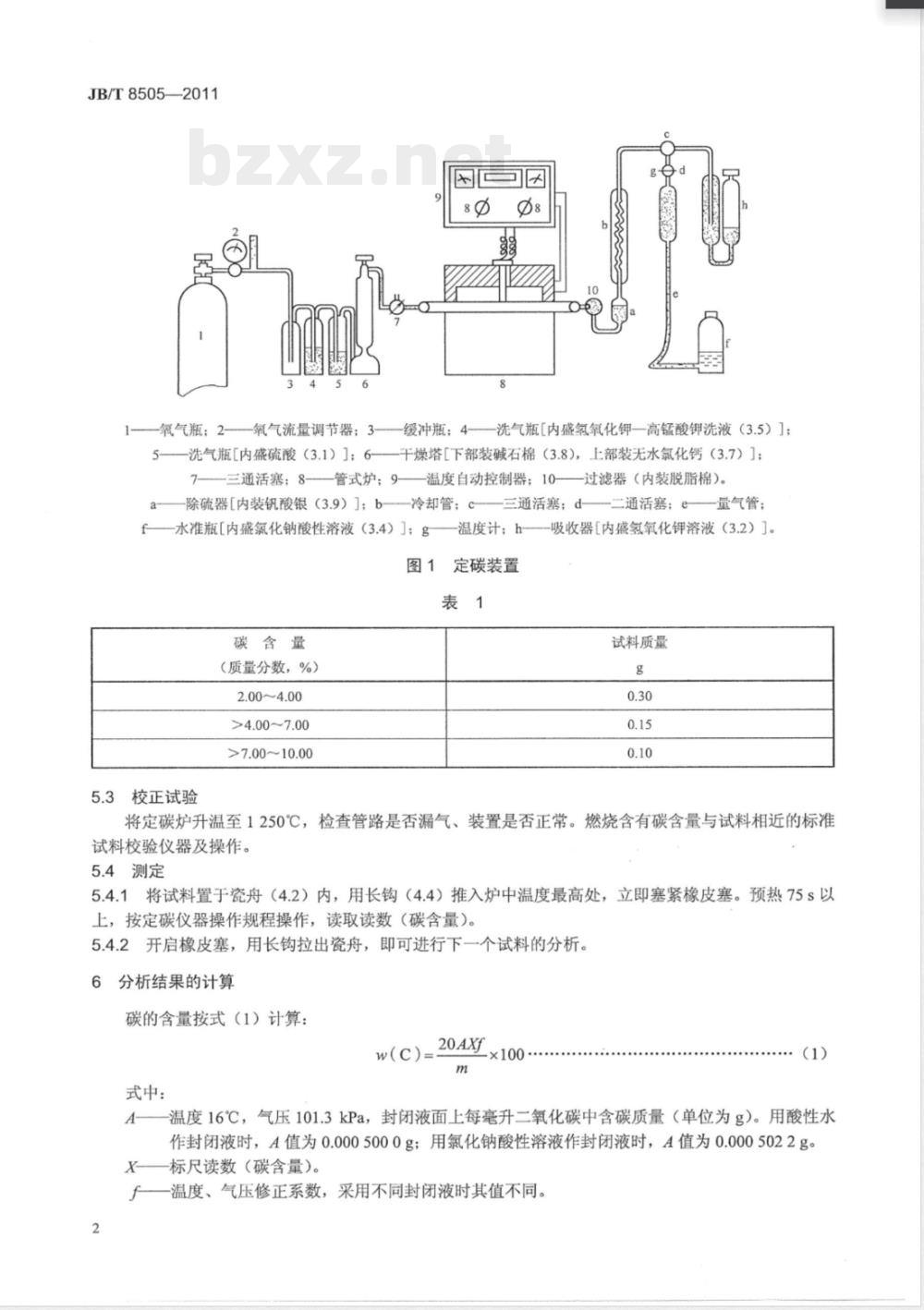

JB/T8505——2011
氧气瓶：2-
氧气流量调节器；3
洗气瓶「内盛硫酸（3.1）1：6
三通活塞：8-
管式炉；9
-除硫器[内装钒酸银（3.9）]：b-缓冲瓶；
-洗气瓶[内盛氢氧化钾一高锰酸钾洗液（3.5）]；干燥塔[下部装碱石棉（3.8），上部装无水氯化钙（3.7）]；温度自动控制器：10-
-冷却管：C
-水准瓶[内盛氯化钠酸性溶液（3.4）]；g一过滤器（内装脱脂棉）。
三通活塞：d-
温度计；h-
定碳装置
碳含量
（质量分数，%）
2.00~4.00
>4.007.00
>7.00~10.00
5.3校正试验
二通活塞：e—量气管；
-吸收器［内盛氢氧化钾溶液（3.2）]。试料质量
将定碳炉升温至1250℃，检查管路是否漏气、装置是否正常。燃烧含有碳含量与试料相近的标准试料校验仪器及操作。
5.4测定
5.4.1将试料置于瓷舟（4.2）内，用长钩（4.4）推入炉中温度最高处，立即塞紧橡皮塞。预热75s以上，按定碳仪器操作规程操作，读取读数（碳含量）。5.4.2开启橡皮塞，用长钩拉出瓷舟，即可进行下一个试料的分析。6分析结果的计算
碳的含量按式（1）计算：
式中：
温度16℃，气压101.3kPa，封闭液面上每毫升二氧化碳中含碳质量（单位为g）。用酸性水作封闭液时，A值为0.0005000g；用氯化钠酸性溶液作封闭液时，A值为0.0005022g。标尺读数（碳含量）。
一温度、气压修正系数，采用不同封闭液时其值不同。JB/T8505—2011
20一标尺读数（碳含量）换算成二氧化碳气体体积（单位为mL）的系数（30/1.500）。m
试料的质量，单位为g。
再现性
在不同的实验室，由不同的操作者使用不同的设备，按相同的测试方法，对同一被测对象相互独立进行测试获得的两次独立测试结果的绝对差值不大于表2所列值。表2
碳含量
2.00~4.00
>4.00~7.00
>7.00~10.00
允许差
（质量分数，%）
JB/T8505-2011
打印日期：2012年8月20日F007
中华人民共和国
机械行业标准
铜石墨电触头材料化学分析方法JB/T8505—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·11千字2012年6月第1版第1次印刷
书号：15111·10400
网址：http：//www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
