HG/T 4607-2014光学级聚酯薄膜 预涂底层聚对苯二甲酸乙二醇酯(PET)薄膜

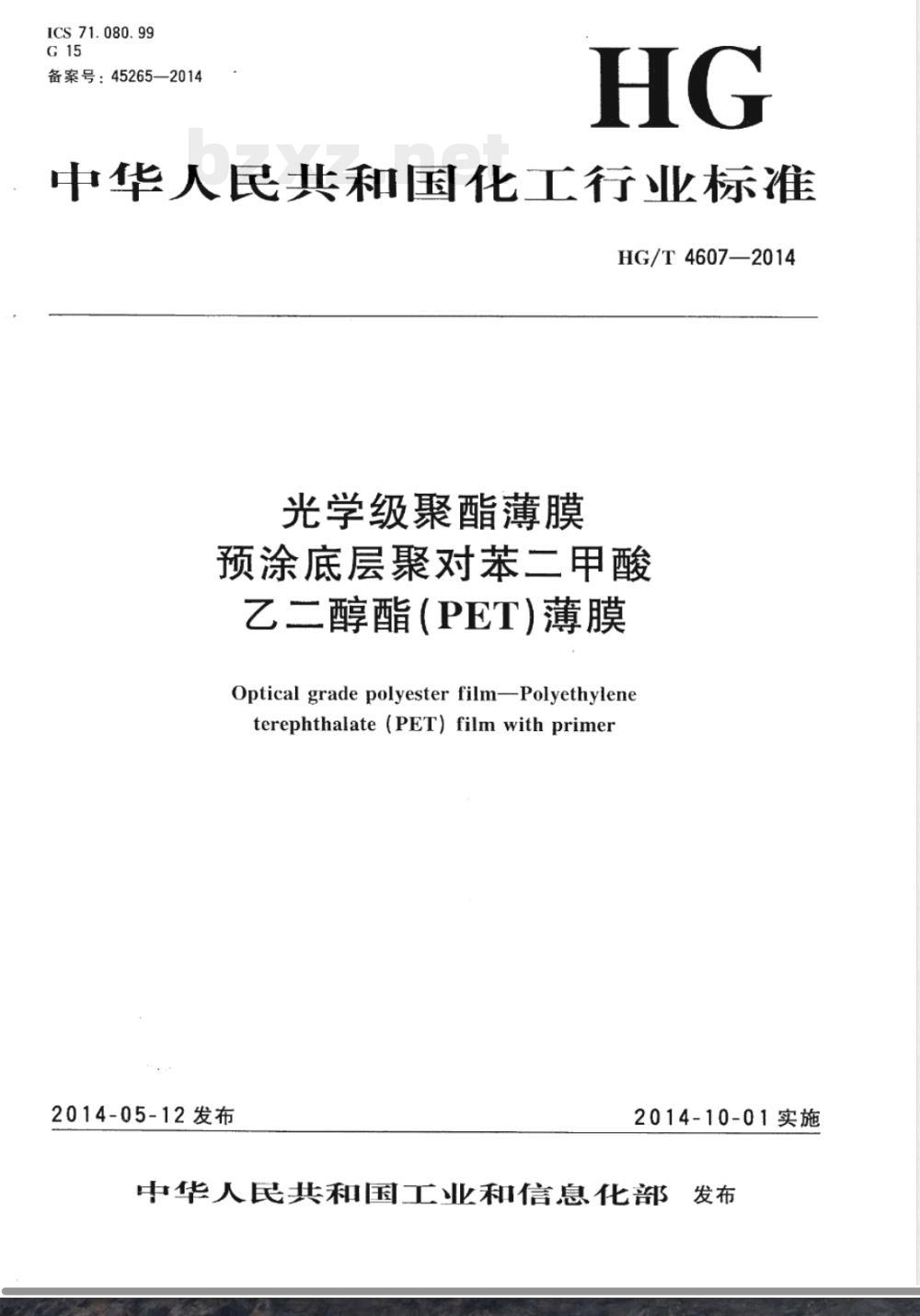

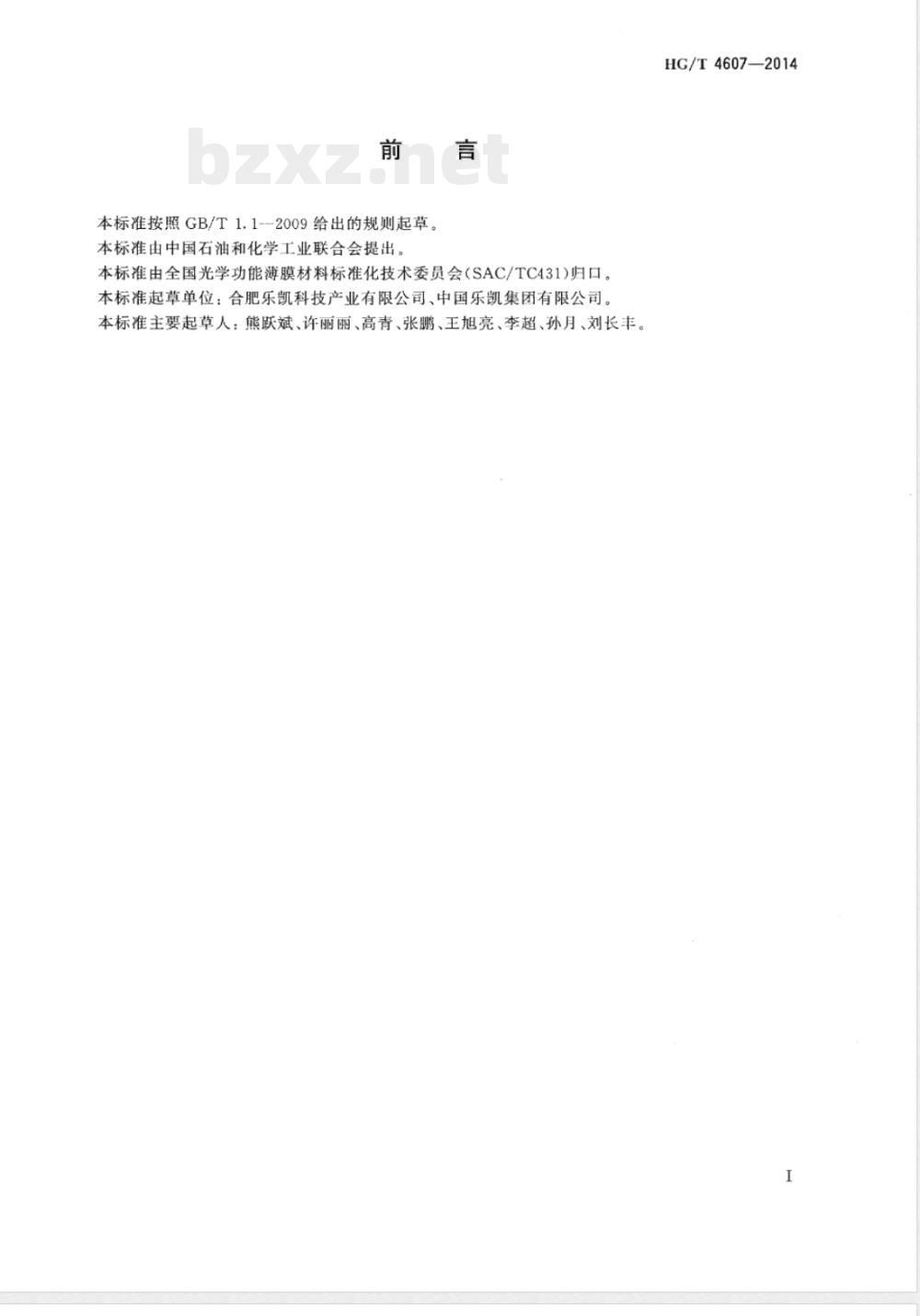

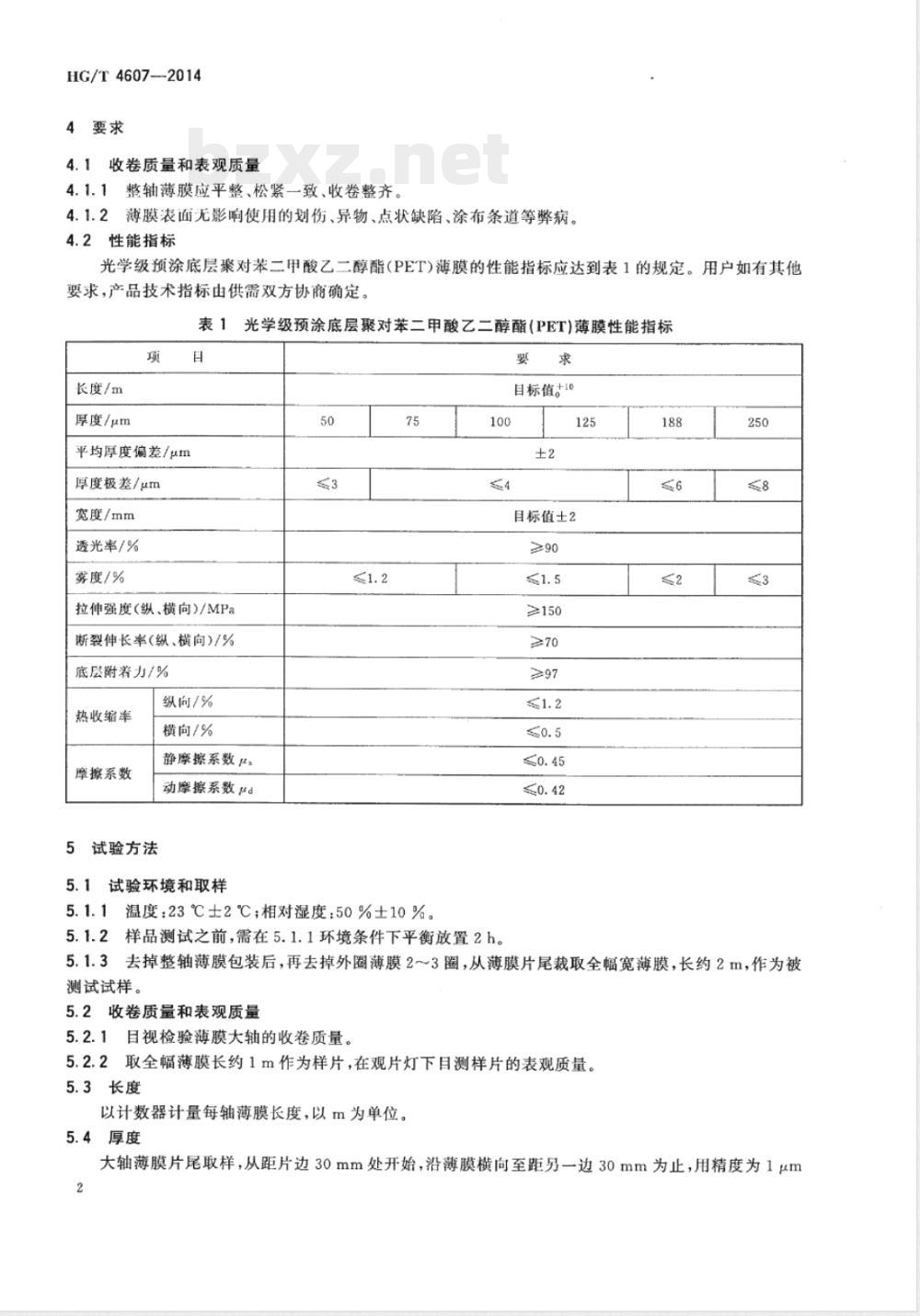

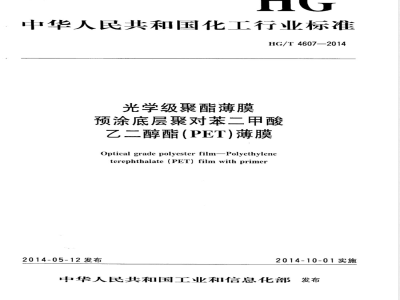

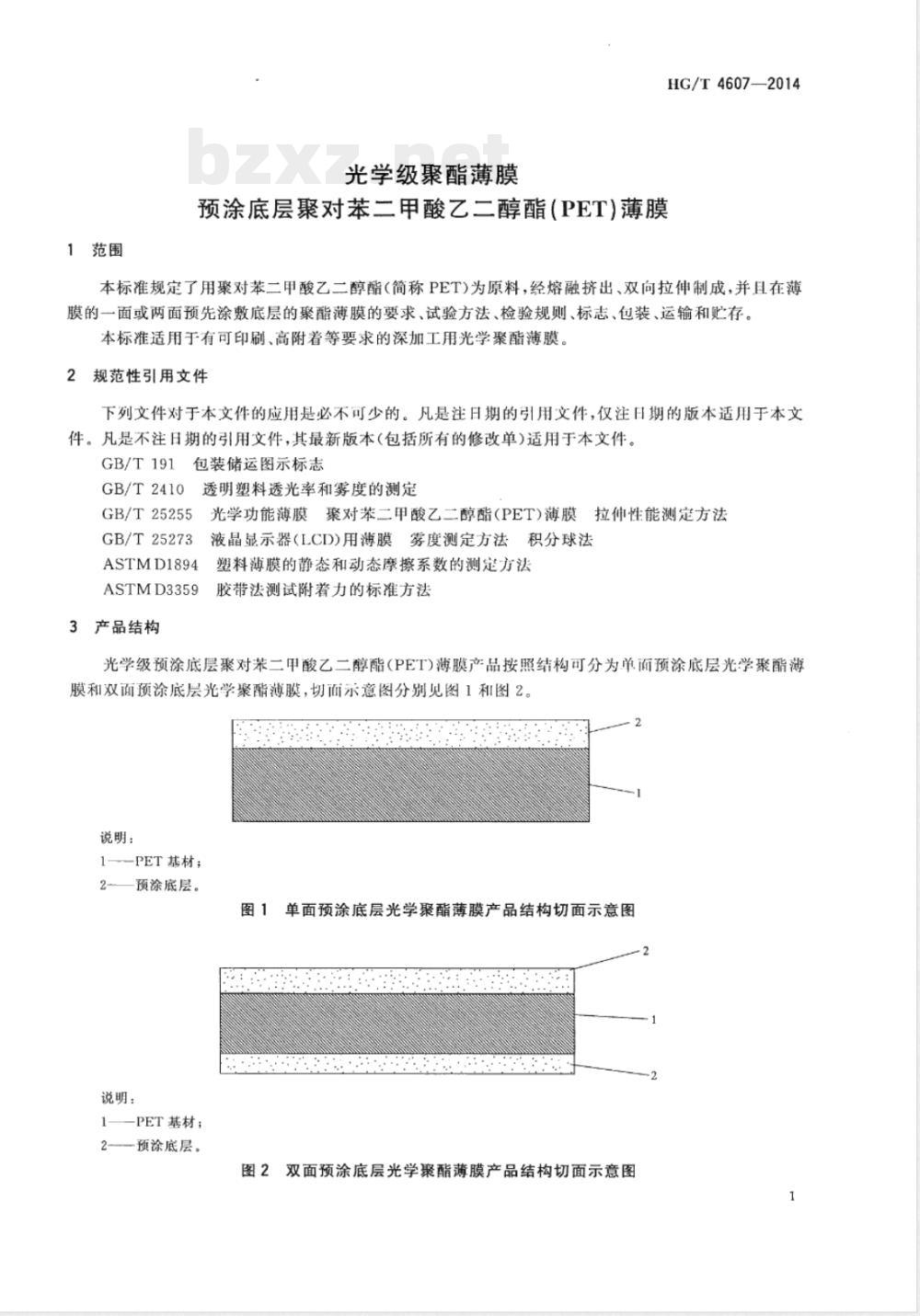

中华人民共和国化工行业标准 HG/T4607-2014 光学级聚酯薄膜 预涂底层聚对苯二甲酸乙二醇酯（PET）薄膜 Optical grade polyester film - Polyethylene terephthalate (PET) film with primer 发布单位：中华人民共和国工业和信息化部 发布日期：2014-05-12 实施日期：2014-10-01 前言 本标准按照 GB/T1.1-2009 的规则起草，由中国石油和化学工业联合会提出，全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。起草单位包括合肥乐凯科技产业有限公司和中国乐凯集团有限公司，主要起草人包括熊跃斌、许丽丽、高青、张鹏、王旭亮、李超、孙月、刘长丰。 1 范围 本标准规定了以聚对苯二甲酸乙二醇酯（简称 PET）为原料，经熔融挤出、双向拉伸制成，并在薄膜一面或两面预先涂敷底层的光学聚酯薄膜的要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于对可印刷性、高附着力等有要求的深加工光学聚酯薄膜。 2 规范性引用文件 下列文件是本标准不可或缺的条款，注日期的引用文件仅该版本适用，未注日期的引用文件，其最新版本（含所有修改单）适用。 - GB/T191 包装储运图示标志 - GB/T2410 透明塑料透光率和雾度的测定 - GB/T25255 光学功能薄膜聚对苯二甲酸乙二醇酯(PET)薄膜拉伸性能测定方法 - GB/T25273 液晶显示器（LCD）用薄膜雾度测定方法（积分球法） - ASTM D1894 塑料薄膜的静态和动态摩擦系数测定方法 - ASTM D3359 胶带法测试附着力的标准方法 3 产品结构 光学级预涂底层 PET 薄膜可分为单面预涂底层和双面预涂底层。单面和双面薄膜的结构示意为： - 1 — PET 基材 - 2 — 预涂底层 4 要求 4.1 收卷质量和表观质量 4.1.1 整轴薄膜应平整、松紧适度，收卷整齐。 4.1.2 薄膜表面应无影响使用的划伤、异物、点状缺陷及涂布条道。 4.2 性能指标 光学级预涂底层 PET 薄膜的性能指标应符合表 1，用户如有其他要求，由供需双方协商确定。 表1 光学级预涂底层 PET 薄膜性能指标 - 长度/m - 厚度/μm - 平均厚度偏差/μm - 厚度极差/μm - 宽度/mm - 透光率/% - 雾度/% - 拉伸强度（纵、横向）/MPa - 断裂伸长率（纵、横向）/% - 底层附着力/% - 热收缩率 - 静摩擦系数 - 动摩擦系数 5 试验方法 5.1 试验环境和取样 5.1.1 温度：23℃±2℃；相对湿度：50%±10% 5.1.2 样品在上述环境条件下平衡放置 2 小时后进行测试。 5.1.3 去掉整轴薄膜包装后，剥去外圈 2～3 圈，从薄膜片尾裁取全幅宽约 2 m 的样片作为测试样品。 5.2 收卷质量和表观质量 5.2.1 目视检查整轴薄膜的收卷质量。 5.2.2 取约 1 m 的样片，在观片灯下目测表观质量。 5.3 长度 每轴薄膜长度以计数器计量，单位为米。 5.4 厚度 从片尾取样，沿薄膜横向每 50 mm 测量厚度，用精度为 1 μm 的测厚仪记录数据，计算平均值。 5.5 平均厚度偏差 平均厚度偏差为标称厚度与实际平均厚度之差。 5.6 厚度极差 厚度极差为厚度最大值与最小值之差。 5.7 宽度 将全幅薄膜样片平铺，用精度为 1 mm 的钢板尺测量宽度。 5.8 透光率 按 GB/T2410 规定方法测定。 5.9 雾度 按 GB/T25273 规定方法测定。 5.10 拉伸强度、断裂伸长率 按 GB/T25255 规定方法测定。 5.11 附着力 按 ASTM D3359 胶带法测定附着力。
