本标准规定了用于人工影响天气作业的37 mm高炮(含自动化改造的高炮)主要部件检测的技术要求、检验方法以及检测项目的分类。
本标准适用于人工影响天气作业用1965年式及自动化改造的双管 37 mm高炮检测,其他年式37 mm高炮可参照使用。
标准内容
ICS 07.060
备案号:398222013
中华人民共和国气象行业标准
QX/T 178—2013
城市雪灾气象等级
Meteorological grades of urban snow hazards2013-01-04 发布
中国气象局國发布
2013-05-01实施
ICS 07. 060www.bzxz.net

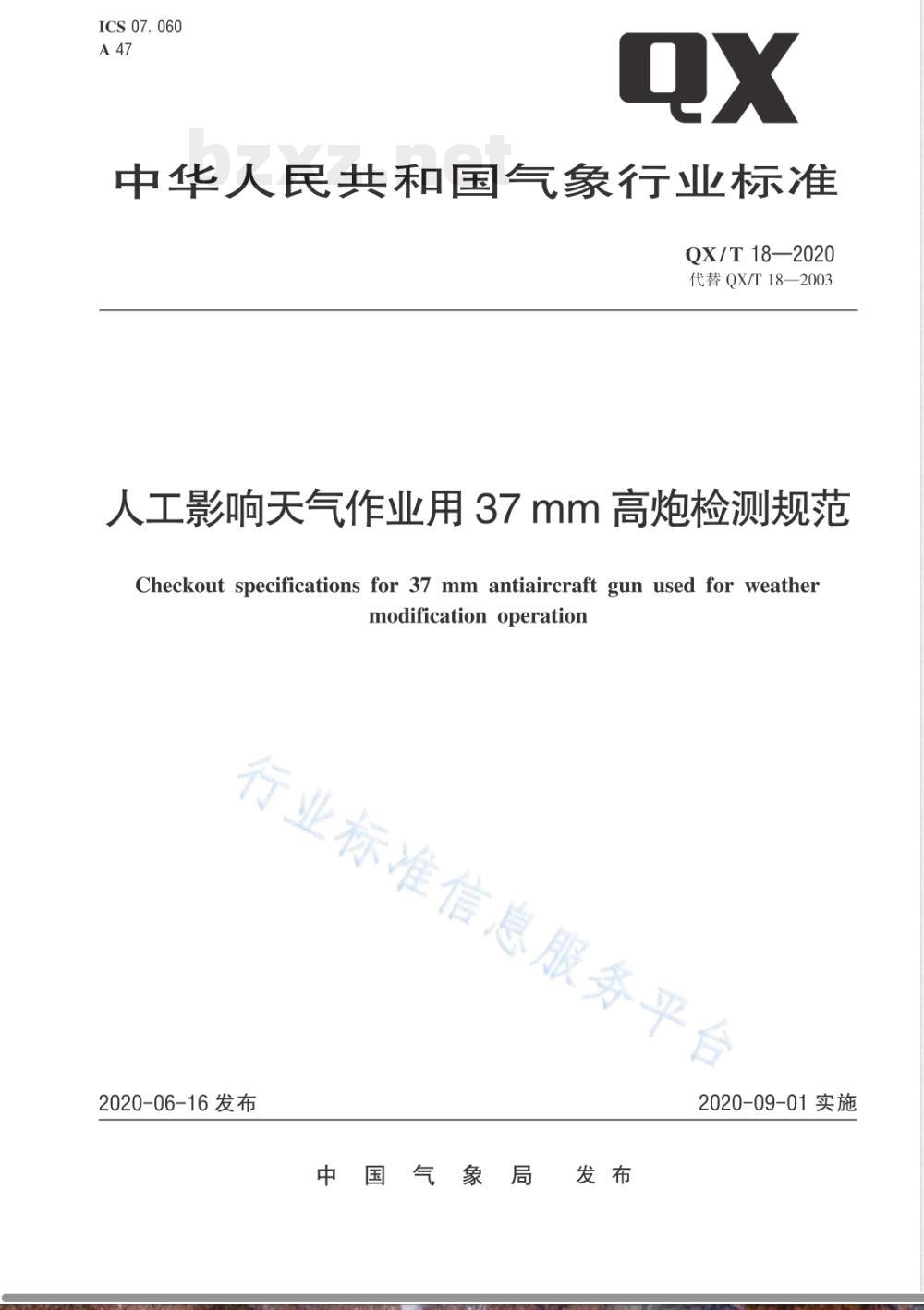

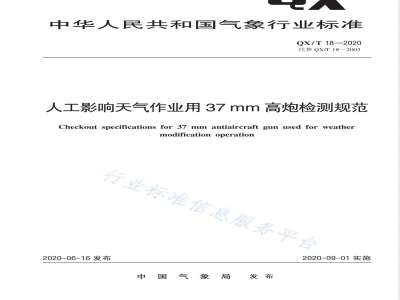

中华人民共和国气象行业标准
QX/T 18—2020
代替QX/T18—2003
人工影响天气作业用37mm高炮检测规范Checkout specifications for 37 mm antiaircraft gun used for weathermodificationoperation
行业标准信息服务平台
2020-06-16发布
中国气象局
2020-09-01实施
行业标准信息服务平台

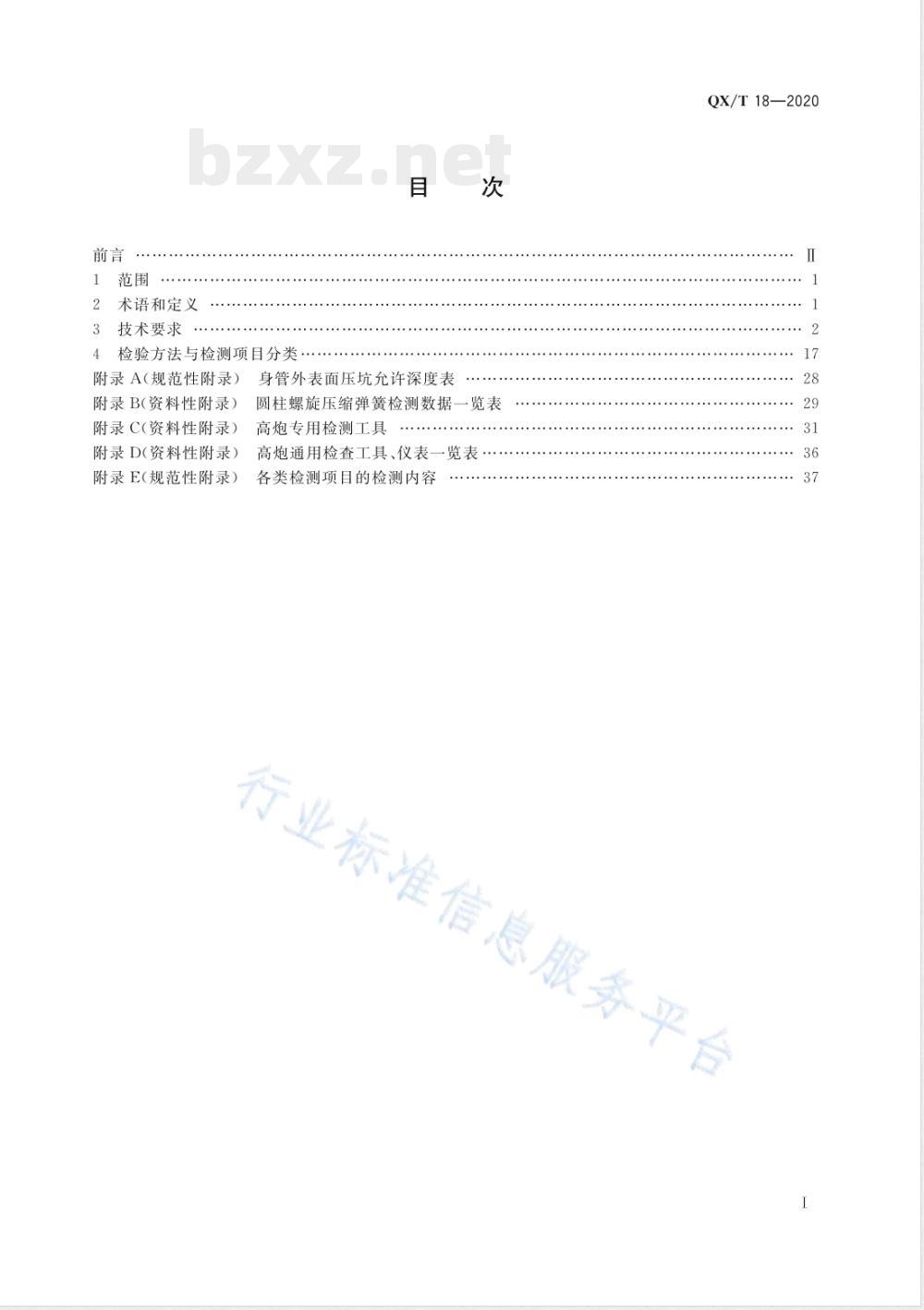

2术语和定义
3技术要求
4检验方法与检测项目分类
附录A(规范性附录)
附录B(资料性附录)
附录C(资料性附录)
附录D(资料性附录)
附录E(规范性附录)
身管外表面压坑允许深度表
圆柱螺旋压缩弹簧检测数据一览表高炮专用检测工具
高炮通用检查工具、仪表一览表·各类检测项目的检测内容
QX/T18—2020
行业标准信息服务平台
QX/T18—2020

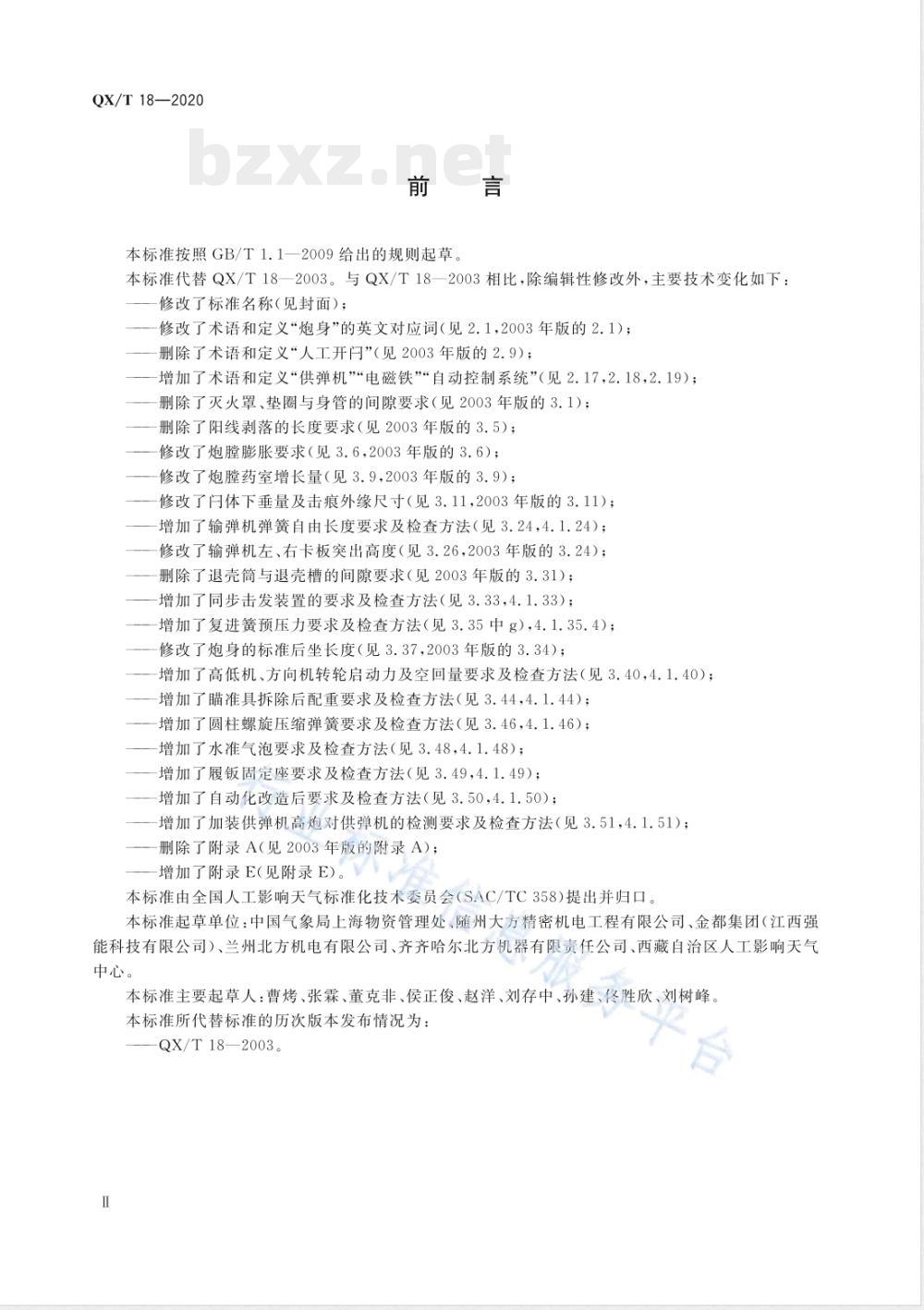

本标准按照GB/T1.1一2009给出的规则起草。本标准代替QX/T18一2003。与QX/T18一2003相比,除编辑性修改外,主要技术变化如下:修改了标准名称(见封面);
修改了术语和定义“炮身”的英文对应词(见2.1,2003年版的2.1);删除了术语和定义“人工开闫”(见2003年版的2.9):增加了术语和定义“供弹机”“电磁铁”“自动控制系统”(见2.17,2.18,2.19);删除了灭火罩、垫圈与身管的间隙要求(见2003年版的3.1);删除了阳线剥落的长度要求(见2003年版的3.5);修改了炮膛膨胀要求(见3.6,2003年版的3.6);修改了炮膛药室增长量(见3.9,2003年版的3.9);修改了闫体下垂量及击痕外缘尺寸(见3.11,2003年版的3.11);增加了输弹机弹簧自由长度要求及检查方法(见3.24,4,1.24):修改了输弹机左、右卡板突出高度(见3.26,2003年版的3.24);删除了退壳筒与退壳槽的间隙要求(见2003年版的3.31);增加了同步击发装置的要求及检查方法(见3.33,4.1.33);增加了复进簧预压力要求及检查方法(见3.35中g),4.1.35.4);修改了炮身的标准后坐长度(见3.37,2003年版的3.34);增加了高低机、方向机转轮启动力及空回量要求及检查方法(见3.40,4.1.40);增加了瞄准具拆除后配重要求及检查方法(见3.44,4.1.44);增加了圆柱螺旋压缩弹簧要求及检查方法(见3.46,4.1.46);增加了水准气泡要求及检查方法(见3.48,4.1.48);增加了履钣固定座要求及检查方法(见3.49,4.1.49);增加了自动化改造后要求及检查方法(见3.50,4.1.50);增加了加装供弹机高炮对供弹机的检测要求及检查方法(见3.51,4.1.51);删除了附录A(见2003年版的附录A);增加了附录E(见附录E)。
本标准由全国人工影响天气标准化技术委员会(SAC/TC358)提出并归口。本标准起草单位:中国气象局上海物资管理处、随州大方精密机电工程有限公司、金都集团(江西强能科技有限公司)、兰州北方机电有限公司、齐齐哈尔北方机器有限责任公司、西藏自治区人工影响天气中心。
本标准主要起草人:曹烤、张霖、董克非、侯正俊、赵洋、刘存中、孙建、佟胜欣、刘树峰。本标准所代替标准的历次版本发布情况为:QX/T18—2003。

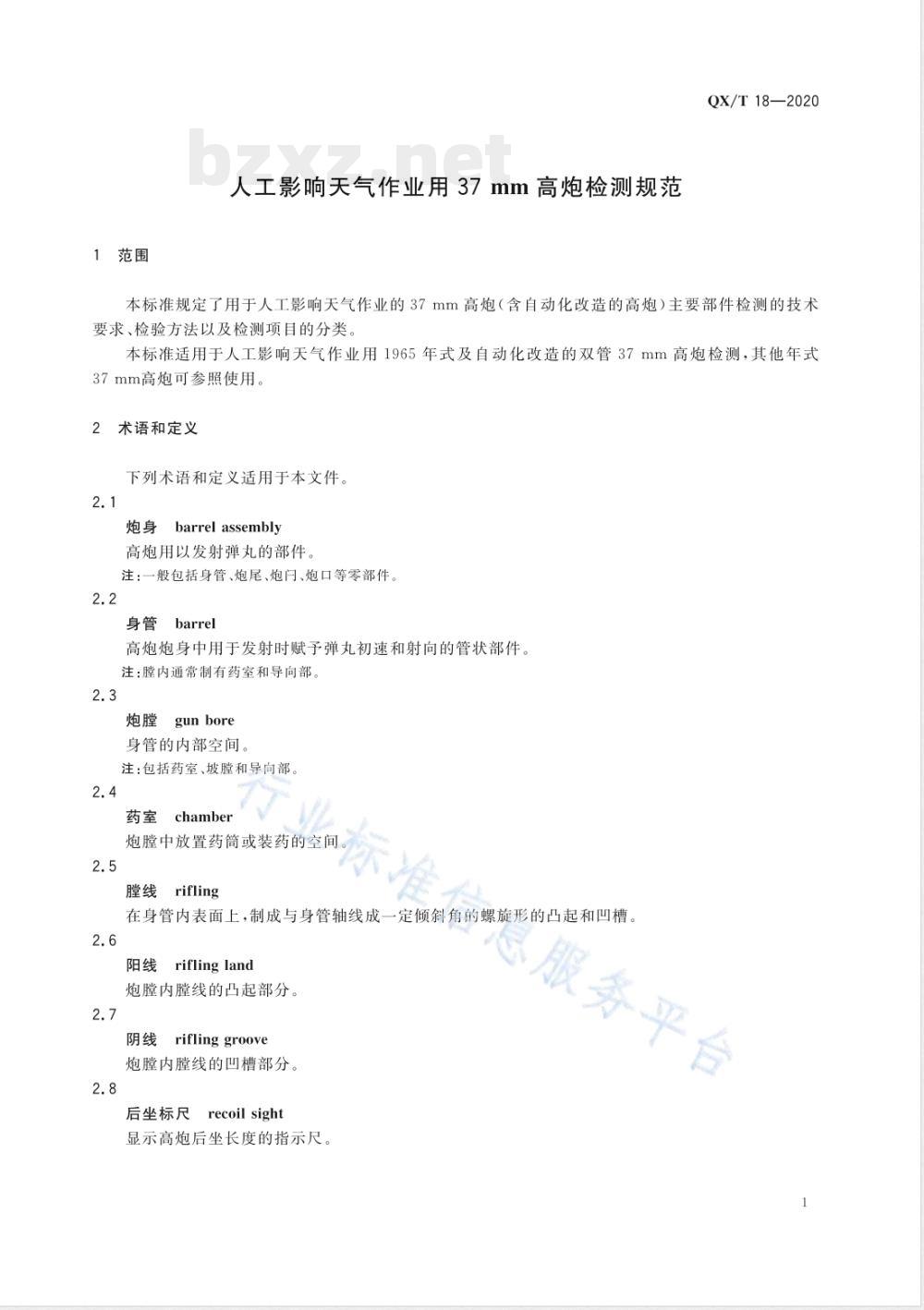

1范围
人工影响天气作业用37mm高炮检测规范QX/T18—2020
本标准规定了用于人工影响天气作业的37mm高炮(含自动化改造的高炮)主要部件检测的技术要求、检验方法以及检测项目的分类。本标准适用于人工影响天气作业用1965年式及自动化改造的双管37mm高炮检测,其他年式37mm高炮可参照使用。
2术语和定义
下列术语和定义适用于本文件。2.1
炮身barrelassembly
高炮用以发射弹丸的部件。
注:一般包括身管、炮尾、炮门、炮口等零部件。2.2
身管barrel
高炮炮身中用于发射时赋予弹丸初速和射向的管状部件。注:膛内通常制有药室和导向部。2.3
堂gunbore
身管的内部空间。
注:包括药室、坡膛和导向部。准
药室chamber
rifling
椰意服务平台
在身管内表面上,制成与身管轴线成一定倾斜角的螺旋形的凸起和凹槽。2.6
riflingland
炮膛内膛线的凸起部分。
riflinggroove
炮膛内膛线的凹槽部分。
后坐标尺
recoil sight
显示高炮后坐长度的指示尺。
QX/T 18—2020
manual recoil
人工后坐
人工用机械或液压方式使炮身后坐的动作。2.10
抽筒extracting
将药筒从药室中抽出的动作。
counter recoil
后坐部分由后坐终点向前运动的动作。2.12
changing from traveling to firingposition行进作业转换
使高炮由行进状态转为作业状态的动作。2.13
装填机loader
完成装填动作的装置。
输弹机
rammer
将炮弹输送到炮膛的装置。
复进机
recuperator
平时将后坐部分保持在前方位置,后坐时储存部分后坐能量,复进时使后坐部分恢复原位的装置2.16
驻退机
recoilbrake
炮身后坐时,消耗大部分后坐能量,将后坐限制在规定的后坐长度上的装置。2.17
feeding mechanism
供弹机
与压弹机配合,连续、有节奏地将炮弹送人装填机的装置。2.18
电磁铁electromagnet
通过吸合与断开,将电能转化为机械能来控制高炮发射的装置。信息服务平台
自动控制系统
automatic control system
远程控制高炮操作的作业平台。3技术要求
3.1防火帽不应松动并应被垫圈的齿锁住。3.2身管不应有裂缝。
3.3身管外表面压坑深度不应超过附录A中的要求。3.4身管不应有超过直度径规规定范围的弯曲。3.5身管内膛不应有锈蚀、金属突起和影响使用的挂铜;可有不影响弹丸运动的阳线剥落和划伤存在。3.6炮膛不应有膨胀。
身管应被炮尾卡锁固定确实,身管分解、结合应顺利进行。3.7
3.8身管后端面与门体镜面之间的间隙应不大于6.25mm(见图1)。说明:
闫体(01-19/WA702);
左(01一1)、右(01一60)炮尾:开关杠杆(曲臂)(01-36/WA702);身管(01一45)。
注:括号内数字为高炮零件件号。a身管后端面与闫体镜面间隙应不大于6.25mm。图1身管后端面与门体镜面的间隙3.9炮膛药室增长量应不大于22mm。QX/T18—2020
3.10闭锁器弹簧筒应牢固焊接在炮尾上,与拉钩杆的间隙应不小于0.5mm(见图2)。说明:
拉钩杆(01-8/WA702):
联杆(01-15/WA702);
左(01-14/WA702)、右(01-14)杠杆:左(01-12/WA702)、右(01-12)弹簧筒。注:括号内数字为高炮零件件号。&闭锁器弹簧筒与拉钩杆间隙应不小于0.5mm。图2
息服务平台
闭锁器弹簧筒与拉钩杆的间隙
QX/T18—2020
3.11门体下垂量应不大于1.25mm(击痕外缘尺寸应不大于5.5mm)(见图3)。说明:
a体下垂量应不大于5.5mm。
图3门体下垂量的检查
3.12抽筒子与问体检查应符合下列要求:a)
炮问呈关状态时,抽筒子应在抽筒子轴上灵活转动,抽筒子爪能顺利进人身管缺口内;b)
开门后用手按抽筒子冲臂,抽筒子不应与冲铁脱开;c)
若猛击任意一个抽筒子,另一个抽筒子应勾住门体;抽筒子与冲铁扣合量应不小于4mm,接触面积应不小于50%;抽筒子勾住门体时,门体输弹槽不应高出炮尾输弹槽0.8mm(见图4)。行业木
图4抽筒子与门体的检查
说明:
左(01-101/WA702)、右(01-100)抽筒子;左(01-1)、右(01-60)炮尾;体(01-19/WA702);
左(01-133/WA702)、右(01-134/WA702)冲铁。注:括号内数字为高炮零件件号。a抽筒子与冲铁扣合量应不小于4mm。b门体输弹槽不应高出炮尾输弹槽0.8mm。图4抽筒子与问体的检查(续)
QX/T18—2020
3.13当闫体输弹槽低于炮尾输弹槽8mm10mm,抽筒子中部支撑面应与体冲铁靠紧,抽筒子钩部与门体的间隙应不小于0.5mm,抽筒子下部冲臂与冲铁间隙应在0.2mm~3.0mm范围内(见图5)。说明:
左(01-101/WA702)、右(01-100)抽筒子;左(01-1)、右(01-60)炮尾:门体(01-19/WA702);
准信息服务平台
左(01-133/WA702)、右(01-134/WA702)冲铁注:括号内数字为高炮零件件号。&此处紧贴。
b抽筒子钩部与闫体的间隙应不小于0.5mm抽简子下部冲臂与冲铁间隙应为0.2mm~3.0mm。图5抽筒子与门体的间隙
3.14击发装置的动作应符合下列要求:a)
用开门握把打开炮闫,击针应被拨回:缓慢关,门体到位后击针应自动击发(不应缓慢击发);b)
c)若不击发,则轻敲开关杠杆(曲臂),击针应猛然击发,3.15开闫状态时,拨动杠杆短角与击发卡锁的间隙应为0.15mm~1.10mm(见图6)。5
QX/T18—2020
说明:
卡锁簧(01-24/WA702);
击发卡锁(01-25/WA702);
拨动杠杆(01-26/WA702);
—闫体(01-19/WA702)。
注:括号内数字为高炮零件件号。a开门时,拨动杠杆短角与击发卡锁的间隙应为0.15mm~1.10mm图6拨动杠杆与击发卡锁的间隙
3.16关闫状态时,门体与问室后壁的间隙应为0.04mm~0.70mm;闫体在闫室内上下串动量应为0.2mm~1.2mm(见图7)。
多平台
说明:
身管(01一45);
图7问体与问室的间隙
—左(01-1)、右(01-60)炮尾;—闫体(01-19/WA702);
开关杠杆(01一36/WA702)。
注:括号内数字为高炮零件件号。a闫体与门室后壁的间隙应为0.04mm~0.70mm。b问体在室内上下串动量应为0.2mm~1.2mm。图7门体与门室的间隙(续)
3.17冲铁固定在门体上不应松动。3.18击针检查应符合下列要求:a)击针突出量应为2.44mm2.75mm(见图8);b)击针簧自由长度应为69mm~76mm。QX/T18—2020
行业标准信息服务平台
说明:
闫体(01-19/WA702)
击针簧(01-30/WA702);
底盖(01-31/WA702);
拨动杠杆(01-26/WA702);
击针尖(01-29/WA702);
击针体(01-28/WA702)。
注:括号内数字为高炮零件件号。a击针突出量应为2.44mm~2.75mm。图8击针突出量的检查
输弹机与炮尾检查应符合下列要求:3.19
输弹机连接轴拆装后应顺利进行,其轴向串动量应不大于1.8mm;炮尾与输弹机体前端面的间隙应为0.15mm~1.50mm;在开闫状态时,炮问、炮尾输弹槽与输弹机输弹槽应齐平,差值应不大于0.6mm(见图9)。
