QX/T 180-2013
基本信息
标准号:
QX/T 180-2013
中文名称:气象服务图形产品色域
标准类别:其他行业标准
英文名称:Colour gamut of graphics used in meteorological service
标准状态:现行
发布日期:2013-01-04
实施日期:2013-05-01
出版语种:简体中文
下载格式:.pdf .zip
下载大小:4422560
相关标签:
气象
服务
图形
产品
标准分类号
标准ICS号:数学、自然科学>>07.060地质学、气象学、水文学
中标分类号:综合>>基础学科>>A47气象学
关联标准
出版信息
出版社:气象出版社
书号:135029-5574
页数:15页
标准价格:12.0
出版日期:2013-05-01
相关单位信息
复审日期:2019-01-09
起草人:张明、吕光、李嘉宾、姬丹、毋雅蓉、毛恒青
起草单位:华风气象传媒集团有限责任公司、北京领先空间商用色彩研究中心、中国气象局公共气象服务中心
归口单位:全国气象防灾减灾标准化技术委员会(SAC/TC 345)
提出单位:全国气象防灾减灾标准化技术委员会(SAC/TC 345)
发布部门:中国气象局
主管部门:全国气象防灾减灾标准化技术委员会(SAC/TC 345)
标准简介
本标准规定了气象服务图形产品的色域。本标准适用于各种气象监测、分析及预报服务产品的图形。
标准内容

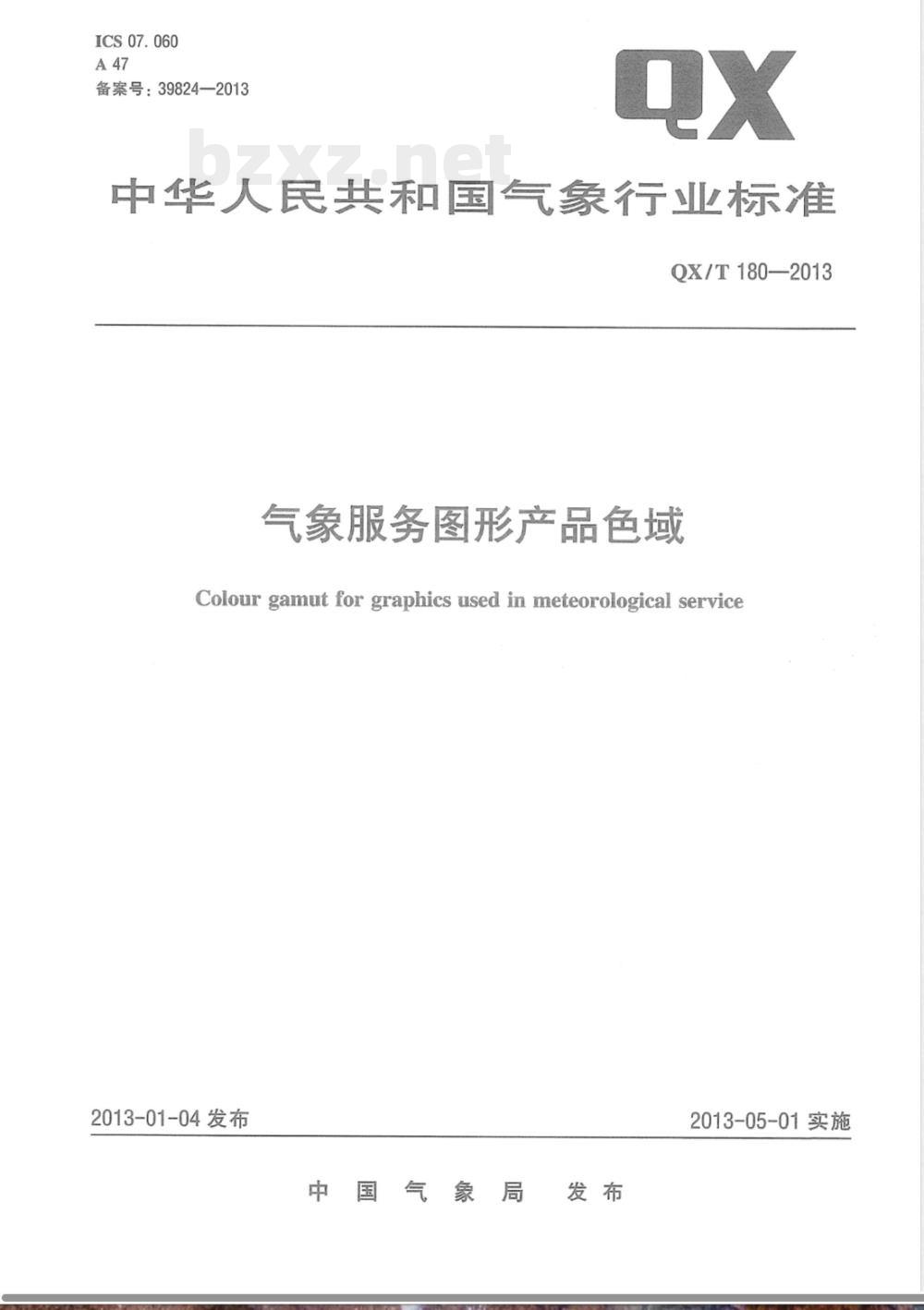

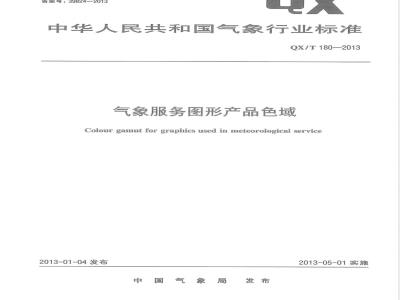

ICS 07.060
备案号:39824—2013
中华人民共和国气象行业标准
QX/T180—2013bzxZ.net
气象服务图形产品色域
Colour gamut for graphics used in meteorological service2013-01-04发布
气象局
2013-05-01实施

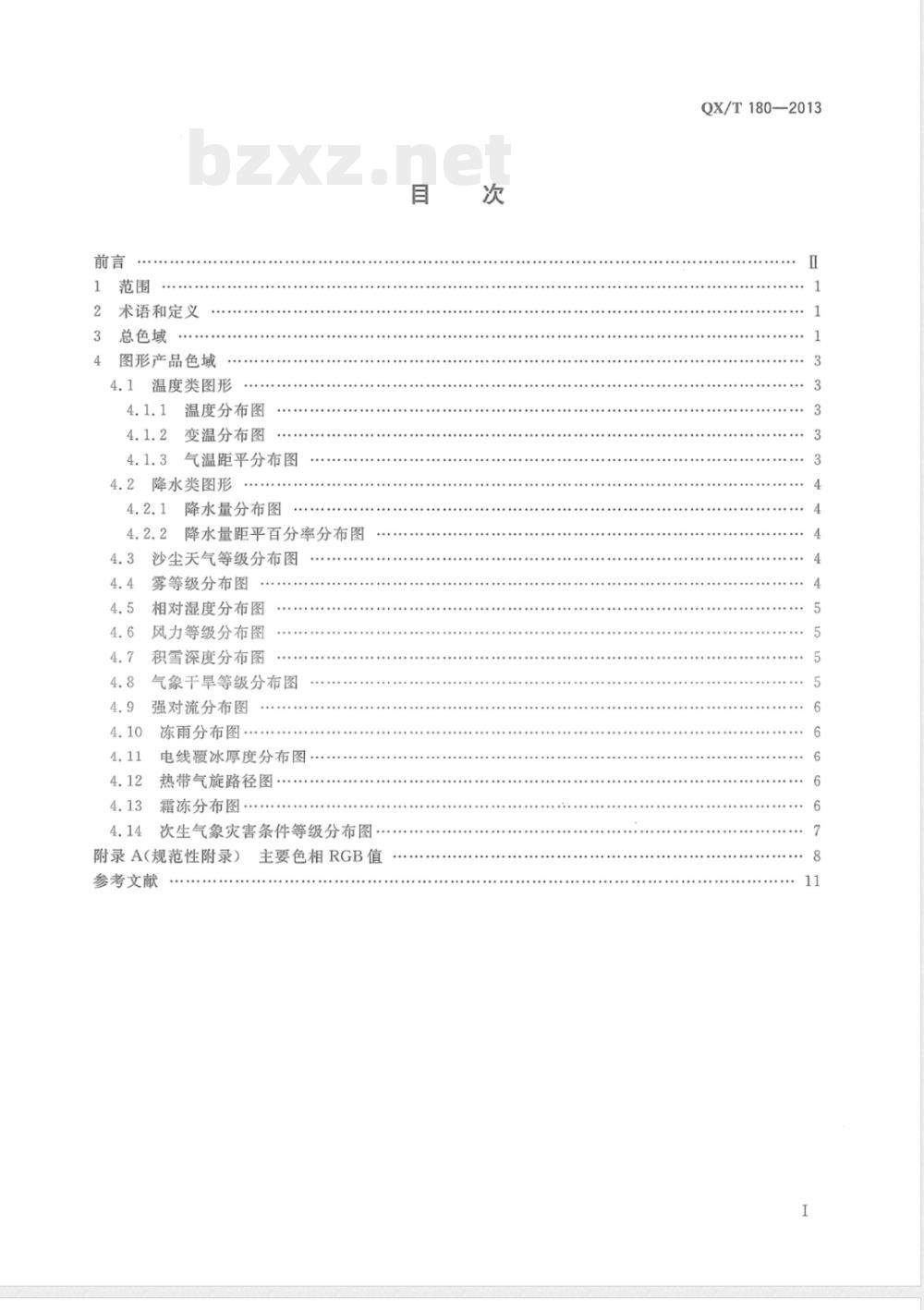

术语和定义
总色域
图形产品色域
4.1温度类图形
温度分布图
变温分布图
气温距平分布图
4.2降水类图形
降水量分布图
降水量距平百分率分布图
沙尘天气等级分布图
雾等级分布图
相对湿度分布图
风力等级分布图
积雪深度分布图
气象干旱等级分布图
强对流分布图
冻雨分布图
电线覆冰厚度分布图
热带气旋路径图·
霜冻分布图:
次生气象灾害条件等级分布图·:附录A(规范性附录)主要色相RGB值参考文献
QX/T180—2013
QX/T180—2013

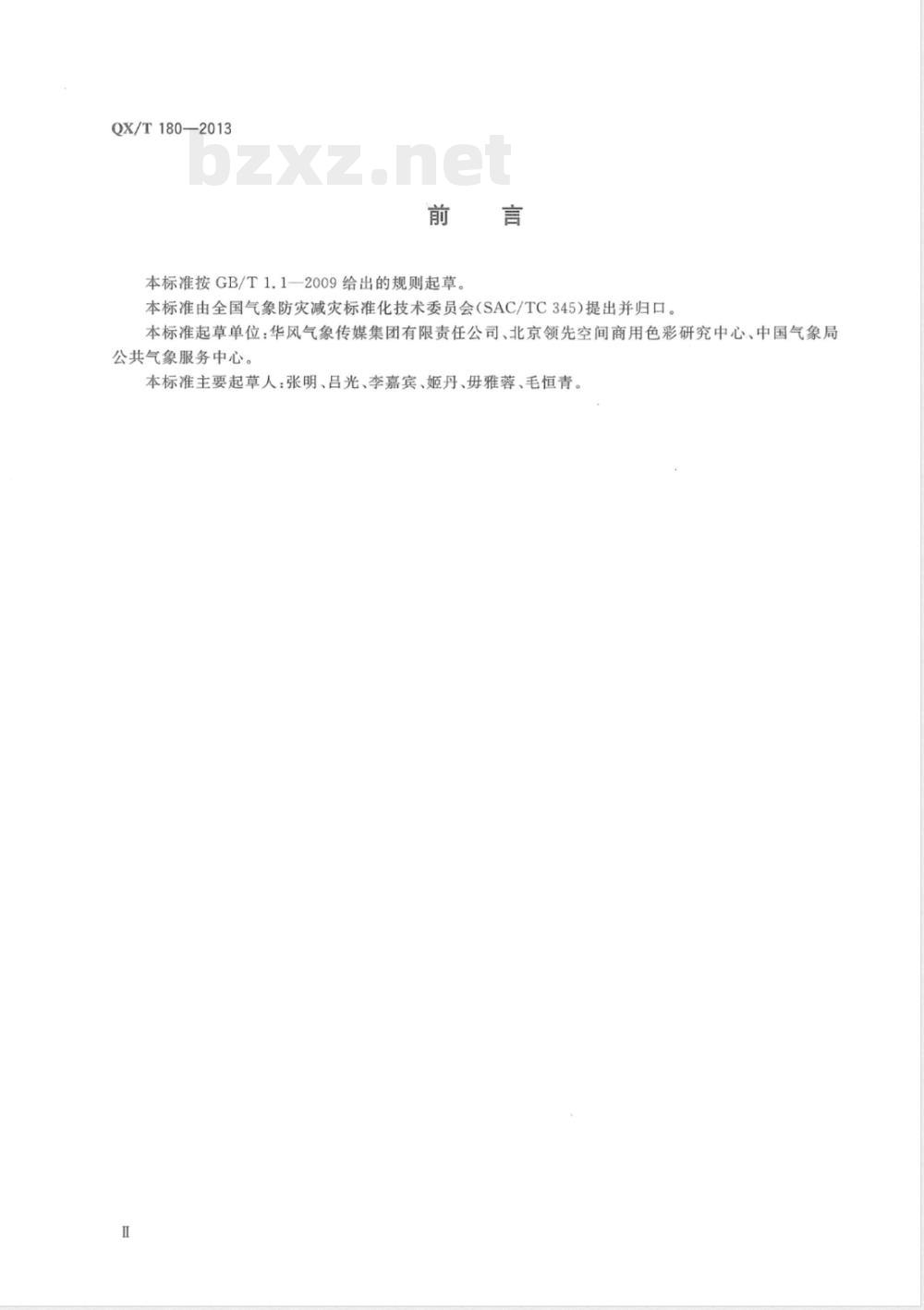

本标准按GB/T1.1一2009给出的规则起草。本标准由全国气象防灾减灾标准化技术委员会(SAC/TC345)提出并归口本标准起草单位:华风气象传媒集团有限责任公司、北京领先空间商用色彩研究中心、中国气象局公共气象服务中心。
本标准主要起草人:张明、吕光、李嘉宾、姬丹、毋雅蓉、毛恒青。I

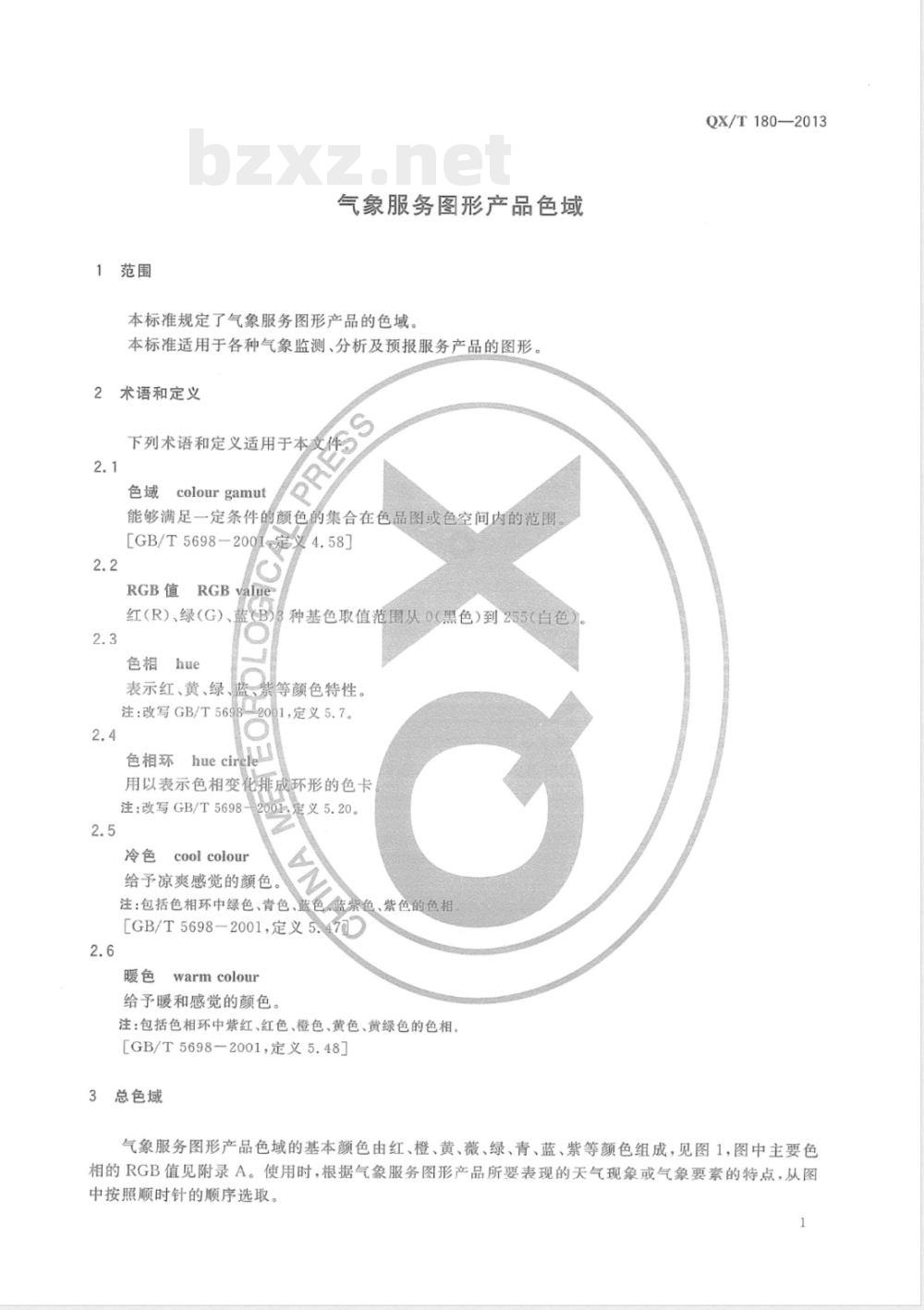

1范围
气象服务图形产品色域
本标准规定了气象服务图形产品的色域。本标准适用于各种气象监测、分析及预报服务产品的图形2术语和定义
下列术语和定义适用于本文件。2.1
色域colourgamut
能够满足一定条件的颜色的集合在色品图或色空间内的范围。[GB/T5698-2001
RGB值
RGBvalue
蓝(B)种基色取值范围从0(黑色)到255(白色)红(R)、绿(G)、
色相hue
表示红、黄、绿、篮、紫
等颜色特性。
注:改写GB/T5698
色相环
2001,定义5.7。
hue cirele
用以表示色相变化排成环形的色卡注:改写GB/T5698-
coolcolour
2001定义5.20。
给予凉爽感觉的颜色。
注:包括色相环中绿色、青色、蓝色紫色、紫色的色相[GB/T5698-2001,定义5.47
warmcolour
给予暖和感觉的颜色。
注:包括色相环中紫红、红色、橙色、黄色、黄绿色的色相。[GB/T5698—2001,定义5.48]
3总色域
QX/T180—2013
气象服务图形产品色域的基本颜色由红、橙、黄、薇、绿、青、蓝、紫等颜色组成,见图1,图中主要色相的RGB值见附录A。使用时,根据气象服务图形产品所要表现的天气现象或气象要素的特点,从图中按照顺时针的顺序选取。
QX/T180—2013

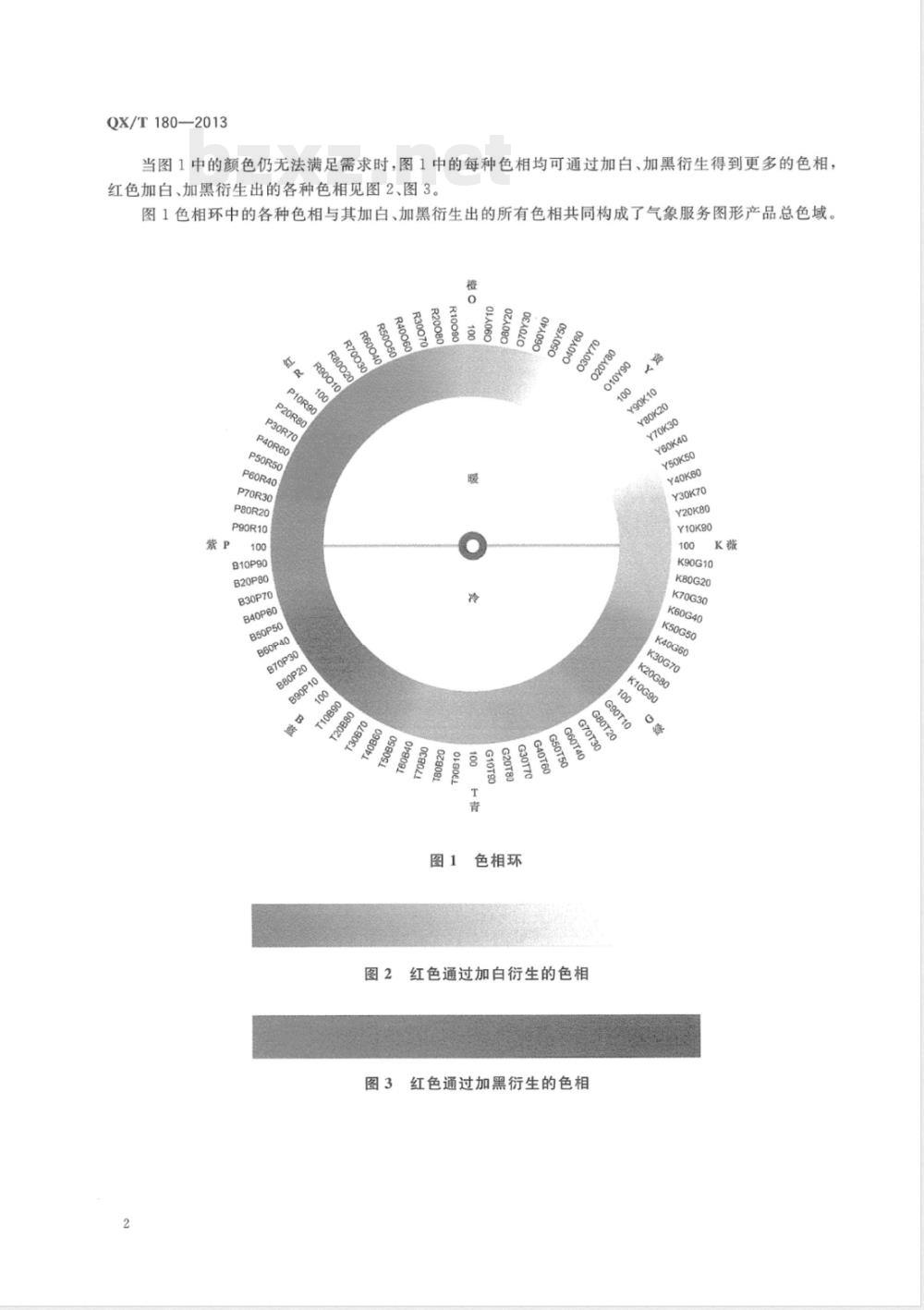

当图1中的颜色仍无法满足需求时,图1中的每种色相均可通过加白、加黑衍生得到更多的色相,红色加白、加黑衍生出的各种色相见图2、图3。图1色相环中的各种色相与其加白、加黑衍生出的所有色相共同构成了气象服务图形产品总色域。橙
P30R70
P40R60
P50R50
P60R40
P70R30
P80R20
P90R10
B10P90
B20PB0
B30P70
B40P60
B50P50
870P30
色相环
图2红色通过加白衍生的色相
红色通过加黑衍生的色相
YBOK40
Y50K50
Y40K60
Y30K70
Y20K80
Y10K90
K90G10
K80G20
K70G30
K60G40
K50G50
K40G60
K30G70
图形产品色域
温度类图形
温度分布图
QX/T180-2013
温度高于或等于0℃时使用暖色表示。温度值由高到低选取红到薇区间的颜色。见图4。红
(254.19.12)
图4·气温高于或等于0℃的温度分布图色域薇
(239.255.45)
温度低于0℃时使用冷色表示。温度值由高到低选取薇到紫区间的颜色。见图5。薇
(239.255.45)
变温分布图
图5气温低于0℃的温度分布图色域紫
(128.65.157)
正变温使用暖色表示。变温绝对值由高到低选取红到薇区间的颜色。见图6。红
(254.19.12)
正变温分布图色域
(239.255.45)
负变温使用冷色表示。变温绝对值由低到高选取薇到紫区间的颜色。见图7。(239.255.45)
气温距平分布图
负变温分布图色域
(128.65.157)
气温正距平使用暖色表示。距平绝对值由高到低选取红到薇区间的颜色。见图8。红
(254.19.12)
气温正距平分布图色域
(239.255.45)
QX/T180—2013
气温负距平使用冷色表示。距平绝对值由低到高选取薇到紫区间的颜色。见图9。薇
(239.255.45)
降水类图形
降水量分布图
气温负距平分布图色域
降水量由小到大选取绿到红区间的颜色。见图10。绿
(80.202.75)
图10降水量分布图色域
降水量距平百分率分布图
(128.65.157)
(254.19.12)
降水量正距平百分率使用冷色表示。距平绝对值由低到高选取薇到紫区间的颜色。见图11。薇
(239.255.45)
降水量正距平百分率分布图色域紫
(128.65.157)
降水量负距平百分率使用暖色表示。距平绝对值由高到低选取红到薇区间的颜色。见图12。红
(254.19.12)
沙尘天气等级分布图
降水量负距平百分率分布图色域图12
(239.255.45)
沙尘天气使用暖色表示。沙尘强度由强到弱选取红到黄区间的颜色。见图13。红
(254.19.12)
雾等级分布图
3沙尘天气等级分布图色域
雾使用暖色表示。雾强度由强到弱选取红到黄区间的颜色。见图14。4
(255.251.48)
(254.19.12)
相对湿度分布图
雾等级分布图色域
QX/T180—2013
(255.251.48)
相对湿度小于50%时使用暖色表示。相对湿度值由低到高选取红到薇区间的颜色。!见图15。
(254.19.12)
小于50%的相对湿度分布图色域
(239.255.45)
相对湿度大于或等于50%时使用冷色表示。相对湿度值由低到高选取薇到紫区间的颜色。见图16。
(239.255.45)
风力等级分布图
图16大于或等于50%的相对湿度分布图色域风力等级由大到小选取紫到薇区间的颜色。见图17。紫
(128.65.157)
风力等级分布图色域
积雪深度分布图
积雪深度由浅到深选取青到紫区间的颜色。见图18。青
(82.204.141)
图18积雪深度分布图色域
气象干旱等级分布图
气象干旱等级由高到低选取红到黄区间的颜色。:见图19。
(128.65.157)
(239.255.45)
(128.65.157)
QX/T180—2013
(254.19.12)
强对流分布图
气象干旱等级分布图色域
强对流天气选取红到黄区间的颜色。!见图20。
(254.19.12)
冻雨分布图
冻雨选取红到黄区间的颜色。
见图21。
(254.19.12)
强对流分布图色域
冻雨分布图色域
电线覆冰厚度分布图
电线覆冰厚度由薄到厚选取绿到蓝区间的颜色。见图22。绿
(82.202.75)
热带气旋路径图
电线覆冰厚度分布图色域
(255.251.48)
(255.251.48)
(255.251.48)
(6.156.238)
热带气旋路径按热带气旋的强度由强到弱选取红到黄区间的颜色。见图23。红
(254.19.12)
4.13霜冻分布图
图23热带气旋路径图色域
霜冻选取青到蓝区间的颜色。见图24。6
(255.251.48)
(82.204.141)
图24霜冻区域分布图色域
次生气象灾害条件等级分布图
QX/T180—2013
(6.156. 238)
地质灾害气象等级、森林火险气象等级、草原火险气象等级、高温中暑气象等级等气象灾害等级按由高到低选取红到薇区间的颜色。见图25。红
(254.19.12)
(239.255.45)
图25地质灾害气象等级、森林火险气象等级、草原火险气象等级、高温中署气象等级分布图色域
渍涝风险气象等级由低到高选取青到紫区间的额色。见图26。青
(82.204.141)
图26渍涝风险气象等级分布图色域紫
(128.65.157)
QX/T180—2013
附录A
(规范性附录)
主要色相RGB值
表A.1为图1色相环中主要色相的RGB值。表A.1主要色相RGB值
R10090:
R20080:
R30070:
R40060:
R50050:
R60040
R70030
P20R80
P30R70
P40R60:
P50R50:
P60R40:
P70R30:
P80R20:
P90R10:
P100:
B10P90:
B20P80:
B30P70:
B40P60:
B50P50:
B60P40:
B70P30:
B80P20:
B90P10:
157255
