JB/T 20206-2022
基本信息
标准号： JB/T 20206-2022
中文名称：生物制药反应过程温控装置
标准类别：其他行业标准
英文名称：Temperature control device for biopharmaceutical reaction process
标准状态：现行
发布日期：2022-04-24
实施日期：2022-10-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：11.120.30
中标分类号：医药、卫生、劳动保护>>制药、安全机械与设备>>C91原料药加工机械与设备
关联标准
出版信息
出版社：中国标准出版社
标准价格：20.0
相关单位信息
起草人：孙岩、郭广森、王守鸿、王守业、宋有星、张璐、王梅华、孟坤、张凯、路程
起草单位：济南西斯普换热系统有限公司、山东鸿基换热技术有限公司、山东新时代药业有 限公司、徐州万邦金桥制药有限公司
归口单位：全国制药装备标准化技术委员会(SAC/TC 356)
提出单位：中国制药装备行业协会
发布部门：中华人民共和国工业和信息化部
标准简介
本文件规定了生物制药反应过程温控装置的分类和型号、要求、试验方法、检验规则及标志使用说明书、包装、运输、贮存。
本文件适用于生物制药反应过程中，能够通过公共能源实现有序热量传递与控制的过程温控装置。
标准图片预览
标准内容

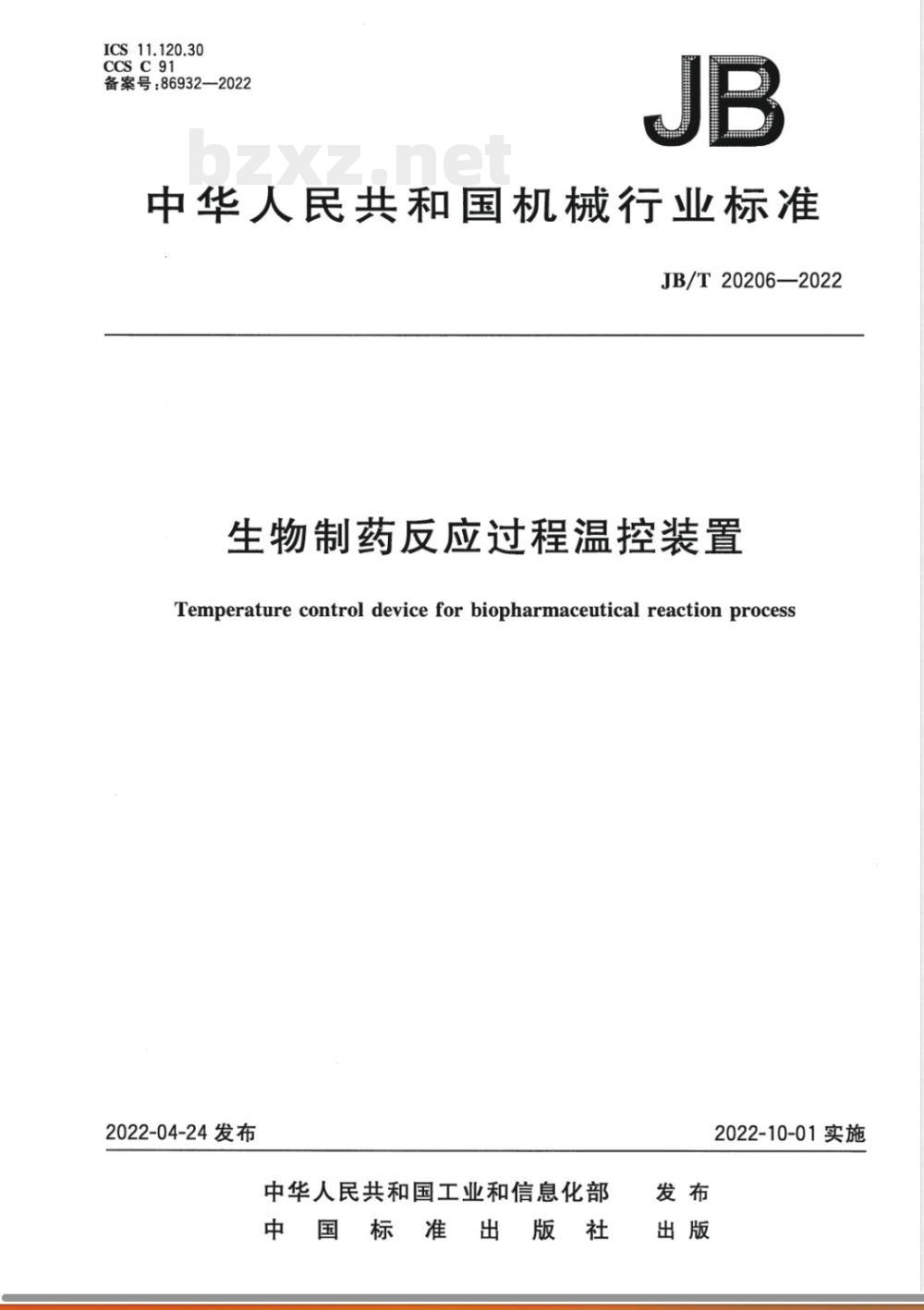

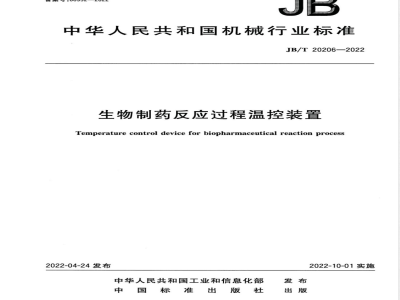

ICS11.120.30
备案号：86932—2022
中华人民共和国机械行业标准
JB/T20206—2022
生物制药反应过程温控装置
Temperature control devicefor biopharmaceuticalreaction process2022-04-24发布此内容来自标准下载网
中华人民共和国工业和信息化部中国标准出版社
2022-10-01实施

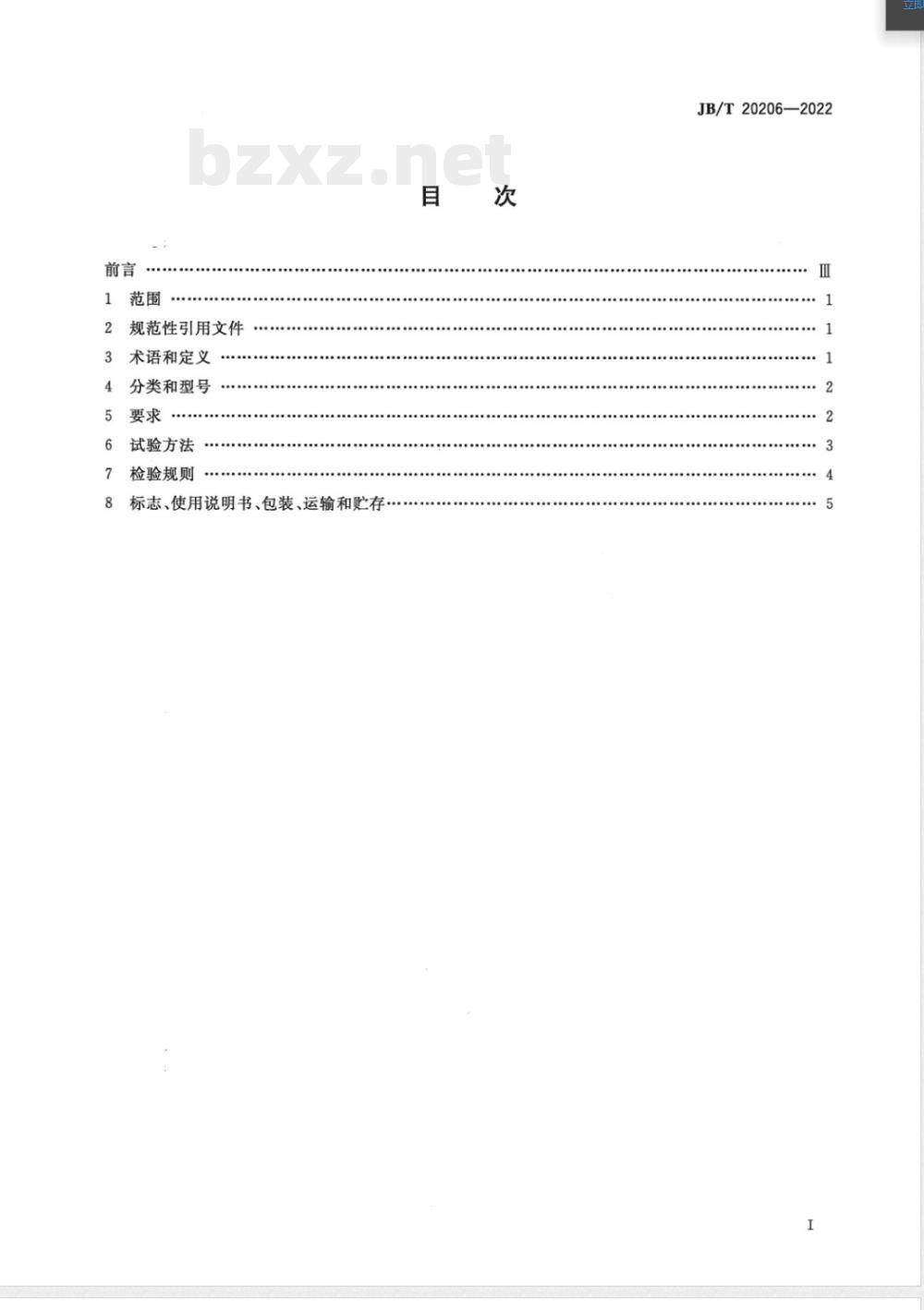

规范性引用文件
术语和定义
分类和型号
试验方法
检验规则
标志、使用说明书、包装、运输和贮存目
JB/T20206—2022
JB/T20206—2022

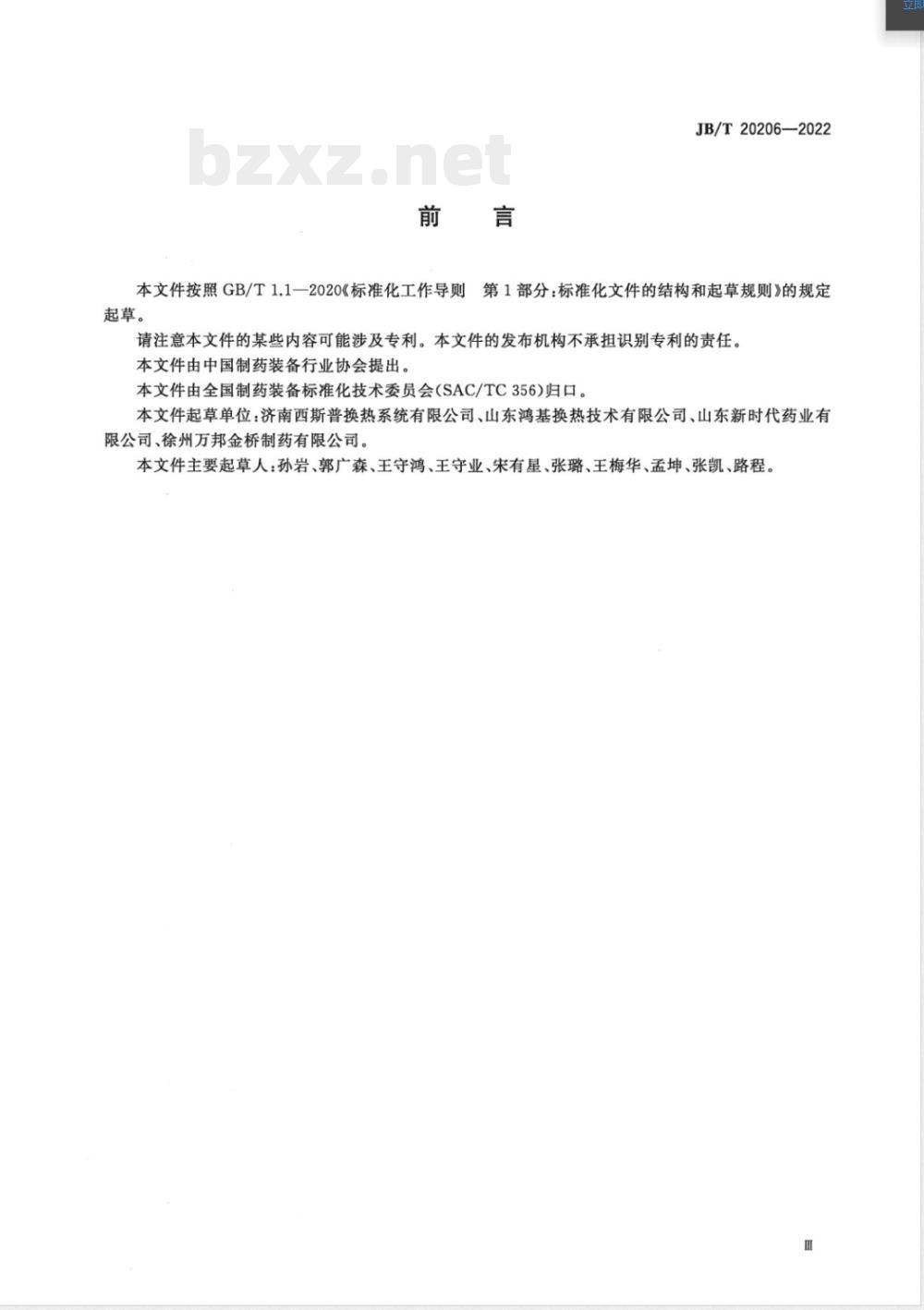

第1部分：标准化文件的结构和起草规则》的规定本文件按照GB/T1.1一2020《标准化工作导则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国制药装备行业协会提出。本文件由全国制药装备标准化技术委员会（SAC/TC356)归口。本文件起草单位：济南西斯普换热系统有限公司、山东鸿基换热技术有限公司、山东新时代药业有限公司、徐州万邦金桥制药有限公司。本文件主要起草人：孙岩、郭广森、王守鸿、王守业、宋有星、张璐、王梅华、孟坤、张凯、路程。Ⅲ

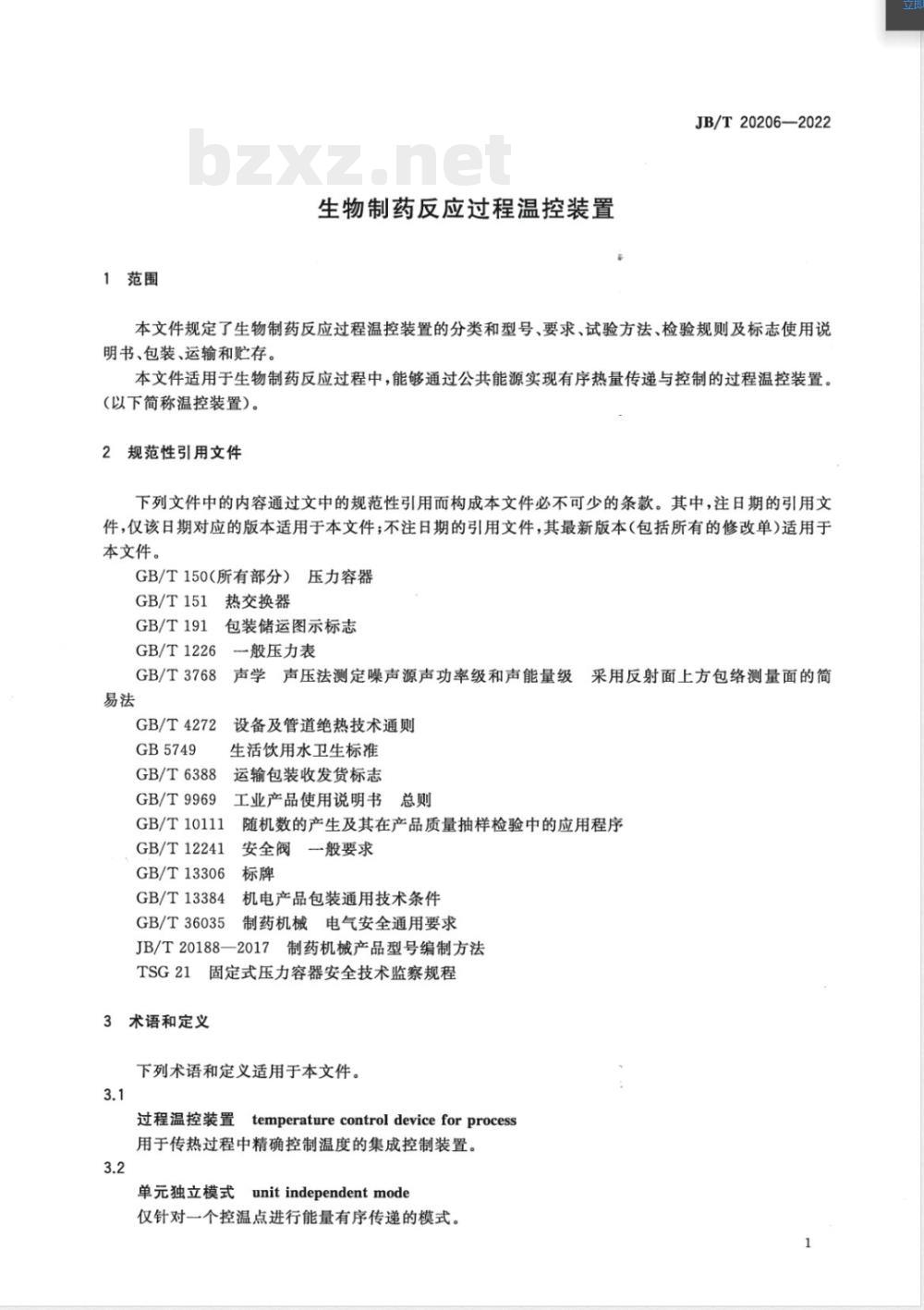

1范围
生物制药反应过程温控装置
JB/T20206—2022
本文件规定了生物制药反应过程温控装置的分类和型号、要求、试验方法、检验规则及标志使用说明书、包装、运输和贮存。
本文件适用于生物制药反应过程中，能够通过公共能源实现有序热量传递与控制的过程温控装置。（以下简称温控装置）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T150（所有部分）
压力容器
GB/T151
GB/T191
GB/T1226
GB/T3768
GB/T4272
GB5749
GB/T6388
GB/T9969
热交换器
包装储运图示标志
一般压力表
声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简设备及管道绝热技术通则
生活饮用水卫生标准
运输包装收发货标志
工业产品使用说明书
GB/T10111
GB/T12241
GB/T13306
GB/T13384
GB/T36035
随机数的产生及其在产品质量抽样检验中的应用程序安全阀
一般要求
机电产品包装通用技术条件
制药机械电气安全通用要求
JB/T20188一2017制药机械产品型号编制方法TSG21
固定式压力容器安全技术监察规程3术语和定义
下列术语和定义适用于本文件。3.1
过程温控装置
temperaturecontroldeviceforprocess用于传热过程中精确控制温度的集成控制装置。3.2
单元独立模式unitindependentmode仅针对一个控温点进行能量有序传递的模式。1
JB/T20206—2022
组合分配模式combineddistributionmode可以同时针对多个控温点进行能量有序传递的模式。3.4
中间介质intermediatemedium
将公用能源热量或冷量传递给用能点的独立载体物质。3.5
平衡系统balancesystem
用于控制和缓冲中间介质（3.4)的压力，以确保温控装置安全、稳定运行的装置。4分类和型号
4.1分类
按能量有序传递模式分为单元独立模式和组合分配模式。4.2型号编制
型号按JB/T20188—-2017的规定编制如下：QWK
规格代号：反应器总容积(L)/反应器数量（个）；反应器数量为1不表示型式代号：单元独立模式(D)、组合分配模式（Z)功能代号：过程温控装置
类别代号：其他制药机械
示例1：QWKD2000型，表示反应器数量为1、总容积为2000L的单元独立模式过程温控装置。示例2：QWKZ6000/3型，表示反应器数量为3，总容积为6000L的组合分配模式过程温控装置。5要求
5.1总体要求或通用要求
5.1.1温控装置中的压力容器设计、制造、检验和验收应符合GB/T150（所有部分）、GB/T151的要求，承压部件应符合TSG21的要求。设计、制造单位应具有相应的资格证书。5.1.2查验质量证明文件，温控装置中的压力表、安全阀应符合GB/T1226、GB/T12241和TSG21的有关规定。
5.1.3温控装置应耐高温、耐腐蚀。5.1.4目测温控装置的外表面应平整、光滑，所有转角应圆滑过渡。5.1.5目测温控装置的连接管道应排列整齐，管道应密闭、无死角、无盲管，应有防倒流装置，与外连管道的接口应标明管道流体的名称及流向。5.1.6查验温控装置中的管路、仪器仪表、循环泵、平衡系统等附件应无泄漏，安装位置应便于检修和散热。
5.2性能
5.2.1按6.1给出的试验方法进行试验温控装置的安全应急装置应满足以下要求：2
a）温控装置中应设有安全互锁装置，超温应报警停机；b）组合分配模式温控装置，不同温度介质管程之间混流应报警。5.2.2按6.2给出的试验方法进行试验，温控装置的平衡系统应满足以下要求：a）平衡系统应有动态稳压装置；b）平衡系统应能显示内部液位，超限应报警。JB/T20206—2022
5.2.3温控装置中的保温层应符合GB/T4272的要求，负载运行1h后，用测温仪查验隔热层外表面温度应不高于40℃。
5.2.4温控装置运行应平稳，负载运行中，按GB/T3768给出的试验方法测定，负载噪声应不大于75dB(A)。
5.2.5按6.3给出的试验方法进行控温试验和控温程序试验，负载运行，应满足以下精度要求：a）温控装置的控温误差应不超过士0.5℃；b）温控装置应设有快速升降温、恒定温差升降温、额定曲线升降温等多种控温程序，程序应可调，应有三级及以上权限设置功能；启动快速升降温程序，其升降温速率应不小于2℃/min，应能自动生成曲线图并存档；c)
d）启动恒定温差升温程序，其升温速率应不小于2℃/min；启动恒定温差降温程序，其降温速率应不小于1℃/min，均应能自动生成曲线图并存档；e）启动额定曲线升温程序，其升温速率应不小于1℃/min；启动额定曲线降温程序，其降温速率应不小于0.8℃/min，均应能自动生成曲线图并存档。5.2.6温控装置的电气安全性能应符合GB/T36035有关规定。6试验方法
安全应急装置试验
6.1.1查验安全应急装置，分别设置高低温的触发温度，查验报警状态。6.1.2查验组合分配模式的供、回路管程的安全应急装置，负载运行，查验报警状态。6.2平衡系统试验
6.2.1查验缓冲容积量计算书，查验温控装置的总容积、膨胀系数等参数。6.2.2查验平衡系统中的稳压装置，负载运行，查验压力范围与有效性。6.2.3查验液位计，启动查验高低液位反馈和报警状态。6.3性能试验
6.3.1试验条件：
a）电源：380V；
b），饮用水：常温符合GB5749的要求；c）：电加热器：额定电压380V，额定功率50kW；d）热电偶传感器：精度0.1℃。6.3.2试验步骤：
将温控装置的能源输入口与电能连通，输出口接热电偶传感器至出水容器或排水口，将被加热罐体注人相应体积的饮用水，设定夹套测温点控温模式，以出水容器或排水口为测温点，分别选择快速升温程序、快速降温程序、恒定温差升温程序、恒定温差降温程序、额定曲线升温程序、额定曲线降温程序负3
JB/T20206—2022
载运行，分别负载运行10min，在每个程序的运行中分别进行6.3.3各项检测。6.3.3检测方法：
查验测温点控温型式与控温程序，自动负载运行状态；b)
用温度仪测量出水点温度值，计算温差变化值；c)
读取温控装置显示温度，同时用测温仪测量出水点温度，计算控温误差；测温仪分别测量每个程序启动前和负载运行10min后出水口的温度，计算升降温速率；查验曲线图的生成和存档；
组合分配模式温控装置的每个控温点可按照上述程序分别检测。检验规则
检验分类
产品检验分出厂检验和型式检验。7.2出厂检验
7.2.1产品由制造单位质量检验部门按表1的规定逐台检查，合格的方能出厂，并附有产品合格证。表1出厂检验项目
项目类别
总体要求或通用要求
安全应急装置
平衡系统
电气安全性能
要求对应的章条号
5.1.1、5.1.2
试验方法对应的章条号
7.2.2产品在检验过程中，如发现不合格项，允许退回修整并进行复验，复验仍不合格的，判定该产品为不合格。
7.3型式检验
7.3.1型式检验条件
有下列情况之一者，需进行型式检验：a)
新产品定型鉴定或投产鉴定时；b)
产品的结构、材料、工艺有较大改进，可能影响性能时；c)
产品停产1年后，恢复生产时；
出厂检验结果与最近一次型式检验结果有较大差异时；国家质量监督机构提出型式检验要求时；质量仲裁需要时。
型式检验项目
型式检验项目为第5章的全部要求。若制造厂不具备试验条件的项目，允许在用户生产现场进行。7.3.3抽样规则
型式检验的样机应在出厂检验合格的产品中按GB/T10111的规定抽取10%作为样机（至少抽取4
3台），检验1台。
7.3.4判定规则
JB/T20206—2022
型式检验中，全部项目检验合格，判定该产品为合格品。若电气系统保护联结电路的连续性、绝缘电阻、耐压有一项不合格，即判定该产品型式检验不合格。若其他项有不合格时，允许在已抽取的样机中加倍复测不合格项，仍不合格则判为该产品型式检验不合格。8标志、使用说明书、包装、运输和贮存8.1标志
8.1.1产品标牌符合GB/T13306的规定，标准应固定在机械的明显位置。标牌应包括下列内容：a）产品型号、名称；
主要技术参数；
出厂编号、出厂日期；
制造单位名称、商标；
执行文件编号；
压力容器标牌规定的内容。
产品包装储运图示标志符合GB/T191的规定。产品运输收发货标志符合GB/T6388的规定。8.2
产品使用说明书
产品使用说明书符合GB/T9969的规定。8.3包装
包装符合GB/T13384的规定，包装前应罩上塑料膜保护罩，包装箱内附有下列文件：a）产品使用说明书，地基安装图；b）产品合格证明书；
装箱单；
配套仪器、仪表的相关资料；
随机备件、附件清单；
承压部件法规规定的随机文件。8.4运输
产品的运输应符合国家铁路、公路和水路等货物运输的规定。8.5购存
8.5.1温控装置的贮存有效期为出厂起1年。8.5.2温控装置装箱后应存放在无腐蚀性气体、干燥的室内，不得露天存放。JB/T20206-2022
码上扫一扫正版服务到
中华人民共和国机械
行业标准
生物制药反应过程温控装置
JB/T20206—2022
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2022年10月第一版
印张0.75
5字数18千字
2022年10月第一次印刷
书号：155066·2-36866定价20.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
