本标准规定了纺织用电机防纤维堵塞能力的试验方法。 本标准适用于多纤维、高湿热环境下，用于驱动纺织机械设备的纺织用电动机。

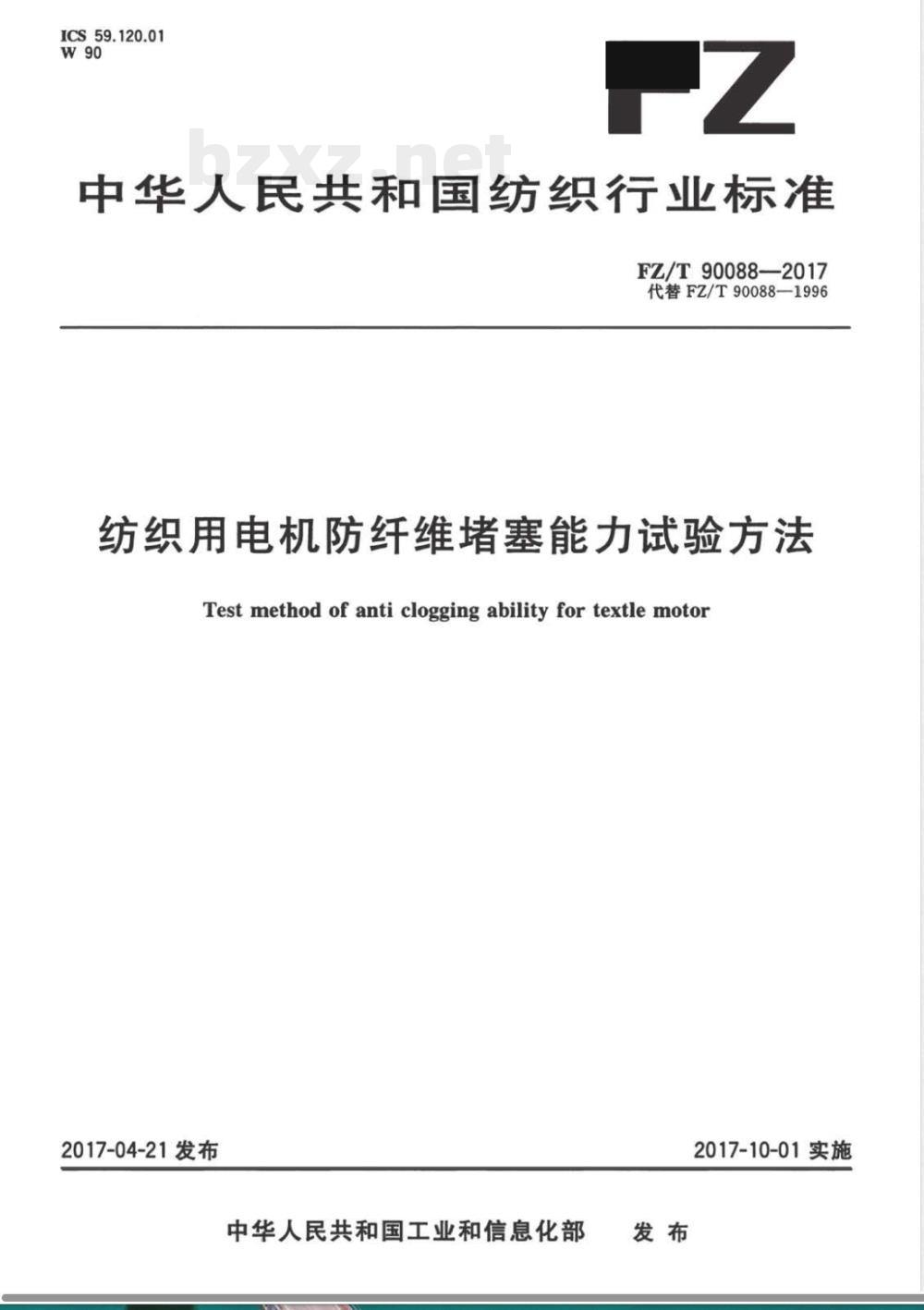

ICS59.120.01
中华人民共和国纺织行业标准
FZ/T900882017
代替FZ/T90088—1996

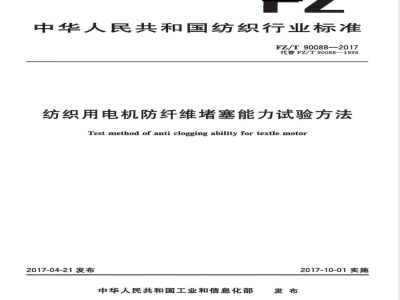

纺织用电机防纤维堵塞能力试验方法Test method of anti clogging ability for textle motor2017-04-21发布
中华人民共和国工业和信息化部发布
2017-10-01实施

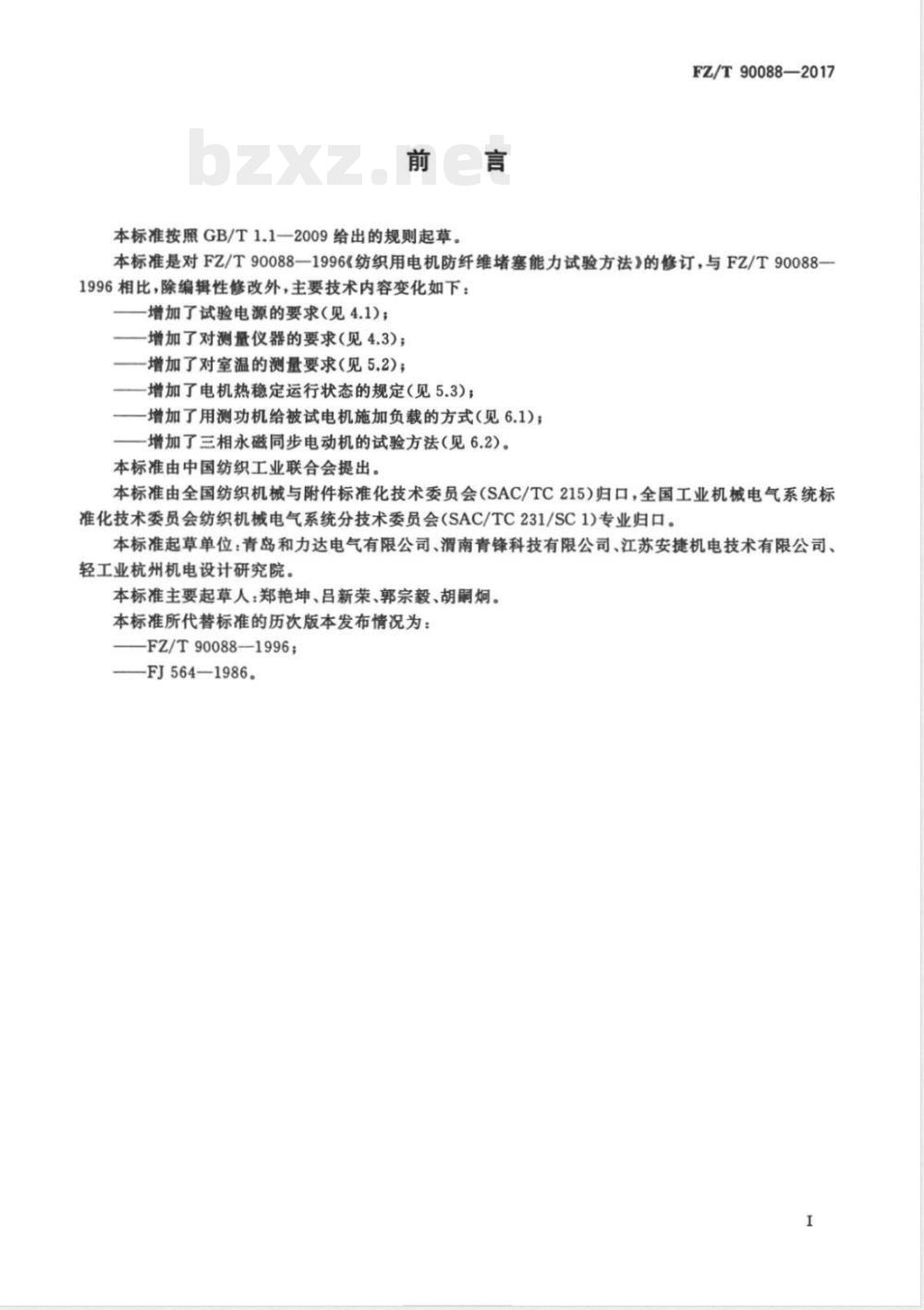

本标准按照GB/T1.1一2009给出的规则起草。FZ/T90088-—2017
本标准是对FZ/T90088—1996《纺织用电机防纤维堵塞能力试验方法》的修订，与FZ/T90088-1996相比，除编辑性修改外，主要技术内容变化如下：一增加了试验电源的要求（见4.1)；一增加了对测量仪器的要求（见4.3）；一增加了对室温的测量要求（见5.2）；一增加了电机热稳定运行状态的规定（见5.3）；一增加了用测功机给被试电机施加负载的方式（见6.1)；一增加了三相永磁同步电动机的试验方法（见6.2）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。本标准起草单位：青岛和力达电气有限公司、渭南青锋科技有限公司、江苏安捷机电技术有限公司、轻工业杭州机电设计研究院。
本标准主要起草人：郑艳坤、吕新荣、郭宗毅、胡嗣炯。本标准所代替标准的历次版本发布情况为：-FZ/T90088-1996；
—FJ564—1986。

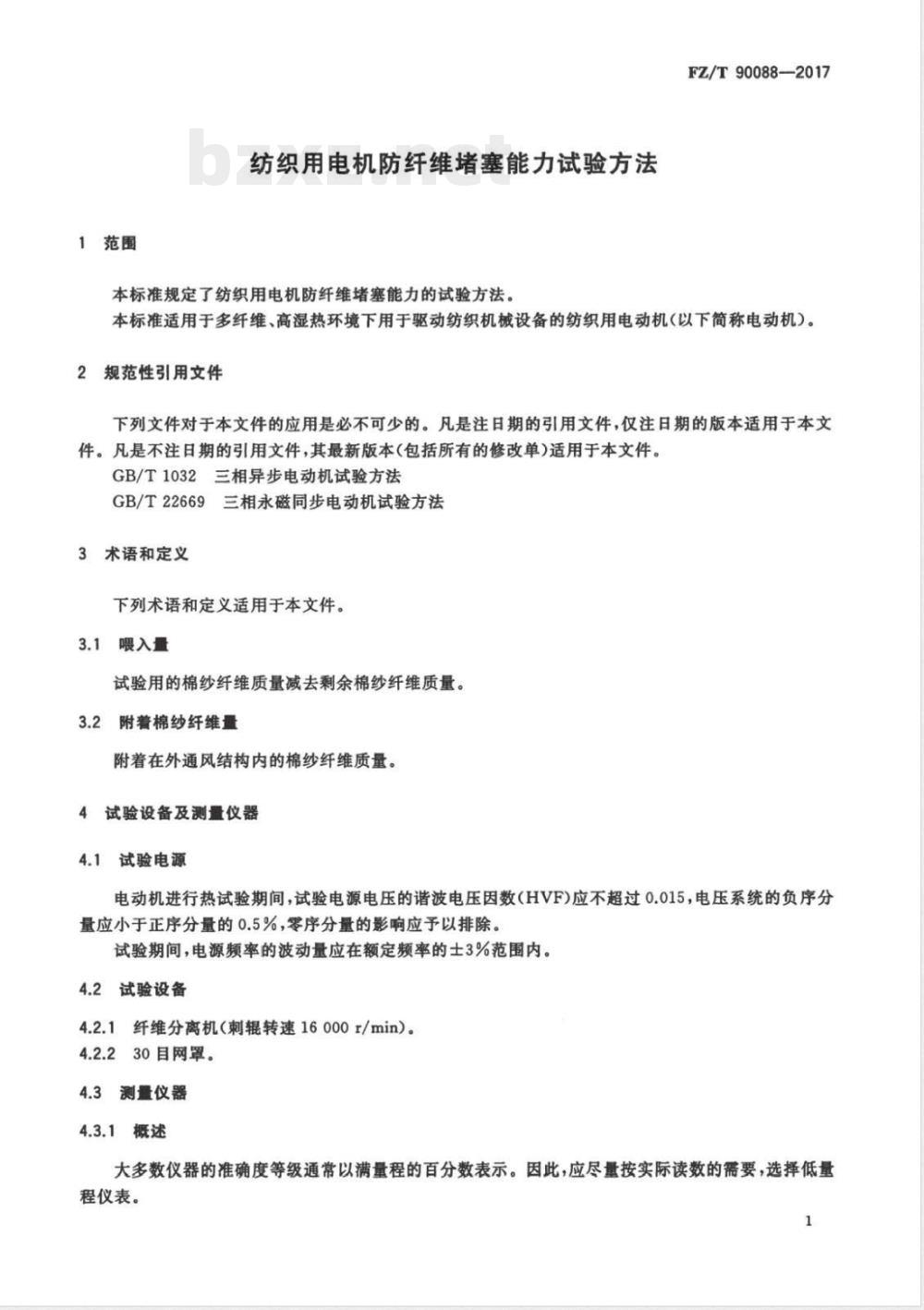

1范围
纺织用电机防纤维堵塞能力试验方法本标准规定了纺织用电机防纤维堵塞能力的试验方法。FZ/T90088—2017
本标准适用于多纤维、高湿热环境下用于驱动纺织机械设备的纺织用电动机（以下简称电动机）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1032三相异步电动机试验方法GB/T22669三相永磁同步电动机试验方法3术语和定义
下列术语和定义适用于本文件。3.1喂入量免费标准bzxz.net
试验用的棉纱纤维质量减去剩余棉纱纤维质量。3.2附着棉纱纤维量
附着在外通风结构内的棉纱纤维质量。4试验设备及测量仪器
4.1试验电源
电动机进行热试验期间，试验电源电压的谐波电压因数（HVF）应不超过0.015，电压系统的负序分量应小于正序分量的0.5%，零序分量的影响应予以排除。试验期间，电源频率的波动量应在额定频率的士3%范围内。4.2试验设备
4.2.1纤维分离机（刺辊转速16000r/min）。4.2.230目网罩。
4.3测量仪器
4.3.1概述
大多数仪器的准确度等级通常以满量程的百分数表示。因此，应尽量按实际读数的需要，选择低量程仪表。
FZ/T90088—2017
影响仪器测量结果准确度的因素：a）信号源负载；
b）引接线校正；
c）仪器的量程、使用条件和校准。4.3.2电量测量仪器
电量测量仪器的准确度等级应不低于0.5级。测量用仪用互感器的准确度等级应不低于0.2级。4.3.3转矩测量仪
转矩测量仪（含测功机和传感器）的准确度等级应不低于0.5级。4.3.4电阻测量仪
绕组的直流电阻用双臂电桥或单臂电桥，或数字式微欧计测量，准确度等级应不低于0.2级。4.3.5酒精温度计和水银温度计
温度计的最大允许误差为士1℃。5试验要求
5.1定子铁芯温度的测量，须将被试电动机的吊环螺钉取下，插人酒精温度计测量。5.2室温的测量，用水银温度计测量室温，测点安置在距电机约1m～2m处，处于电动机高度的一半的位置，并应防止外来辐射热及气流的影响。可同时进行多点测量，取各测点读数的算术平均值作为室温。
5.3试验中所测得的温度数据均是在电动机运行至热稳定状态下测得的。热稳定状态是指30min之内电动机的温升变化在1K以内。5.4试验用纤维要求，28号粗纱纤维用于中心高112mm及以下电动机，28号棉条纤维用于中心高132mm及以上电动机。
6试验方法
6.1将被试电动机与测功机（或负载电机）安装在试验台上，用联轴器联接，将被试电动机吊环螺钉取下，插入酒精温度计，用网罩将被试电动机和测功机（或负载电机）全部盖好。6.2通过测功机（或负载电机）给被试电动机施加额定负载，三相异步电动机和三相永磁同步电动机分别接照GB/T1032和GB/T22669规定的试验方法进行热试验，记录被试电动机铁芯温度和室温。6.3将纤维分离机置于被试电动机进风口前，然后将试验用的28号粗纱纤维3根，不少于15g（推荐值），或28号棉条纤维，不少于20g（推荐值），插人纤维分离机的喂人孔，待电动机铁芯温度稳定后，启动纤维分离机，向电动机进风口喂入棉纱纤维，在离电动机进风口0~100mm处，前后左右移动分离机，使棉纱纤维均匀散布，直至酒精温度计读数再升高10+0.5C时，停止喂人，待电动机铁芯温度稳定后，记录铁芯温度、室温，测最喂人量、附着棉纱纤维量与喂人时间。6.4纺织电动机与普通电动机防纤维堵塞能力的对比试验，将纺织电动机卸下，换上与纺织电动机规格相应的普通电动机作为被试电动机对比试验的两台电机纤维分离机的出口高度与出口尺寸应相同，按6.2进行热试验，喂人与纺织电动机同等规格和同等质量（含水量相同）的粗纱纤维或棉条纤维，待电2
FZ/T90088—2017
动机铁芯温度稳定后，记录铁芯温度、室温和喂入量，测取附着棉纱纤维量与喂人时间。试验报告
试验记录
试验记录表见表1。
表1试验记录表
电动机
电动机
2试验结论
暖人棉纱
纤维量
附着棉纱
纤维量
喂人时间
额定负载下电动机铁芯温度值
喂人前
铁芯温度
喂人后
铁芯温度
铁芯温
度差值
不同的外通风结构，喂人相同棉纱纤维量，测得喂人前、后电动机铁芯温度的差值，用该差值的比较来度量纺织用电动机的防纤维堵塞能力。FZ/T90088-2017
中华人民共和国纺织
行业标准
纺织用电机防纤维堵塞能力试验方法FZ/T90088—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)68533533
发行中心：（010)51780238
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2017年10月第一版
印张0.5
5字数8千字
2017年10月第一次印刷
书号：155066·2-31547定价
1088006
