JB/T 5082.2-2011
基本信息
标准号： JB/T 5082.2-2011
中文名称：内燃机 气缸套 第2部分：高磷铸铁金相检验
标准类别：其他行业标准
英文名称：Internal combustion engines—Cylinder liners—Part 2：Metallographic inspections for high phosphorous cast iron
标准状态：现行
发布日期：2011-05-18
实施日期：2011-08-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：能源和热传导工程>>27.020内燃机
中标分类号：机械>>活塞式内燃机与其他动力设备>>J92机体与运动件
关联标准
替代情况：替代JB/T 2330-1993
出版信息
出版社：机械工业出版社
页数：13页
标准价格：15.0
出版日期：2011-08-01
相关单位信息
起草人：崔晓蕾、杨煜、刘治军、王明泉、苏晴华
起草单位：上海内燃机研究所、安徽华祥实业有限公司、河南省中原内配股份有限公司、江苏省洪泽县华晨机械有限公司
归口单位：全国内燃机标准化技术委员会（SAC/TC177）
提出单位：中国机械工业联合会
发布部门：中华人民共和国工业和信息化部
主管部门：全国内燃机标准化技术委员会（SAC/TC177）
标准简介
本标准规定了离心铸造的内燃机高磷铸铁（磷大于0.5%）气缸套金相组织的技术要求、检验与评定方法和评级。
本标准适用于气缸直径不大于200mm的往复活塞式内燃机离心铸造气缸套金相组织的检验和评定。
JB/T 5082《内燃机 气缸套》分为七个部分：
——第1部分：硼铸铁金相检验；
——第2部分：高磷铸铁金相检验；
——第3部分：干式铸铁气缸套技术条件；
——第4部分：风冷气缸套技术条件；
——第5部分：钢质镀铬气缸套技术条件；
——第6部分：激光淬火气缸套技术条件；
——第7部分：平台珩磨网纹技术规范及检测方法。
本部分为JB/T 5082的第2部分。
本部分代替JB/T 2330—1993《内燃机高磷铸铁气缸套 金相检验》。
本部分与JB/T 2330—1993相比，修订时仅对标准作了编辑性修改，并对标准号进行了整合，但主要技术内容没有变化。
与本部分相关配套的标准有：
——JB/T 5083—2005 内燃机 干式铸铁气缸套 技术条件；
——JB/T 9768—1999 内燃机 气缸套平台珩磨网纹 技术规范及检测方法；
——JB/T 10406—2004 内燃机 激光淬火气缸套 技术条件。
本部分由中国机械工业联合会提出。
本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。
本部分起草单位：上海内燃机研究所、安徽华祥实业有限公司、河南省中原内配股份有限公司、江苏省洪泽县华晨机械有限公司。
本部分主要起草人：崔晓蕾、杨煜、刘治军、王明泉、苏晴华。
本部分所代替标准的历次版本发布情况为：
——JB/T 2330—1993。
前言 Ⅱ
1 范围 1
2 技术要求 1
21 石墨 1
22 基体组织 1
3 检验与评定方法 1
31 取样部位 1
32 检验部位 1
33 评定方法 2
4 金相组织的评级 2
41 石墨的评级 2
42 基体组织的评级 4
JB/T 5082《内燃机 气缸套》分为七个部分：
——第1部分：硼铸铁金相检验；
——第2部分：高磷铸铁金相检验；
——第3部分：干式铸铁气缸套技术条件；
——第4部分：风冷气缸套技术条件；
——第5部分：钢质镀铬气缸套技术条件；
——第6部分：激光淬火气缸套技术条件；
——第7部分：平台珩磨网纹技术规范及检测方法。
本部分为JB/T 5082的第2部分。
本部分代替JB/T 2330—1993《内燃机高磷铸铁气缸套 金相检验》。
本部分与JB/T 2330—1993相比，修订时仅对标准作了编辑性修改，并对标准号进行了整合，但主要技术内容没有变化。
与本部分相关配套的标准有：
——JB/T 5083—2005 内燃机 干式铸铁气缸套 技术条件；
——JB/T 9768—1999 内燃机 气缸套平台珩磨网纹 技术规范及检测方法；
——JB/T 10406—2004 内燃机 激光淬火气缸套 技术条件。
本部分由中国机械工业联合会提出。
本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。
本部分起草单位：上海内燃机研究所、安徽华祥实业有限公司、河南省中原内配股份有限公司、江苏省洪泽县华晨机械有限公司。
本部分主要起草人：崔晓蕾、杨煜、刘治军、王明泉、苏晴华。
本部分所代替标准的历次版本发布情况为：
——JB/T 2330—1993。
前言 Ⅱ
1 范围 1
2 技术要求 1
21 石墨 1
22 基体组织 1
3 检验与评定方法 1
31 取样部位 1
32 检验部位 1
33 评定方法 2
4 金相组织的评级 2
41 石墨的评级 2
42 基体组织的评级 4
标准图片预览
标准内容

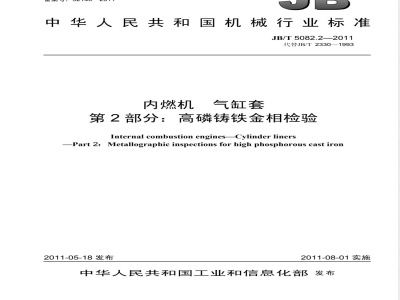

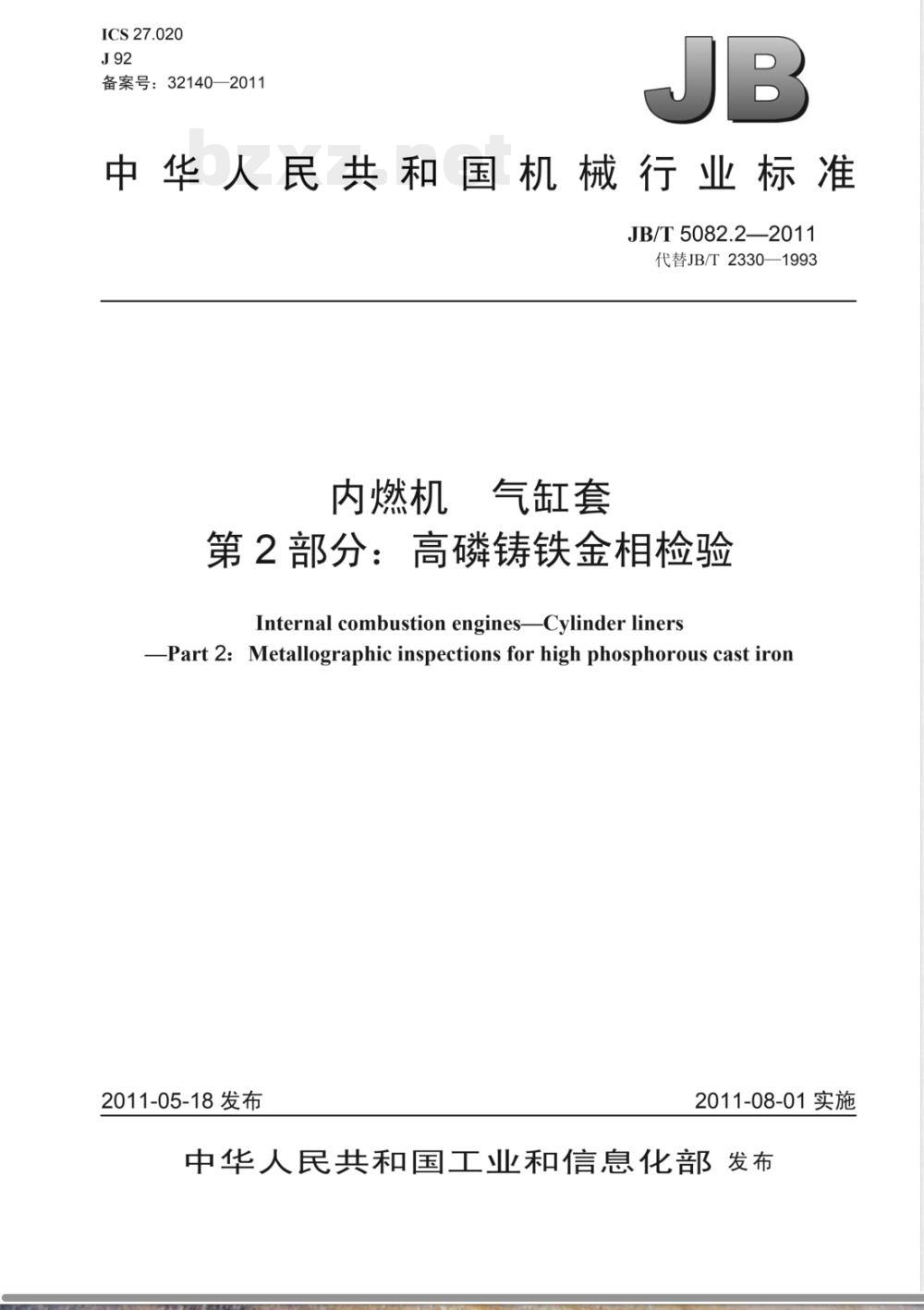

ICS27.020
备案号：32140—2011
中华人民共和国机械行业标准 JB/T5082.2—2011
代替JB/T2330—1993
内燃机
气缸套
第2部分：高磷铸铁金相检验
Internal combustion engines—Cylinder liners-Part 2: Metallographic inspections for high phosphorous cast iron2011-05-18发布下载标准就来标准下载网
2011-08-01实施
中华人民共和国工业和信息化部发布前言.

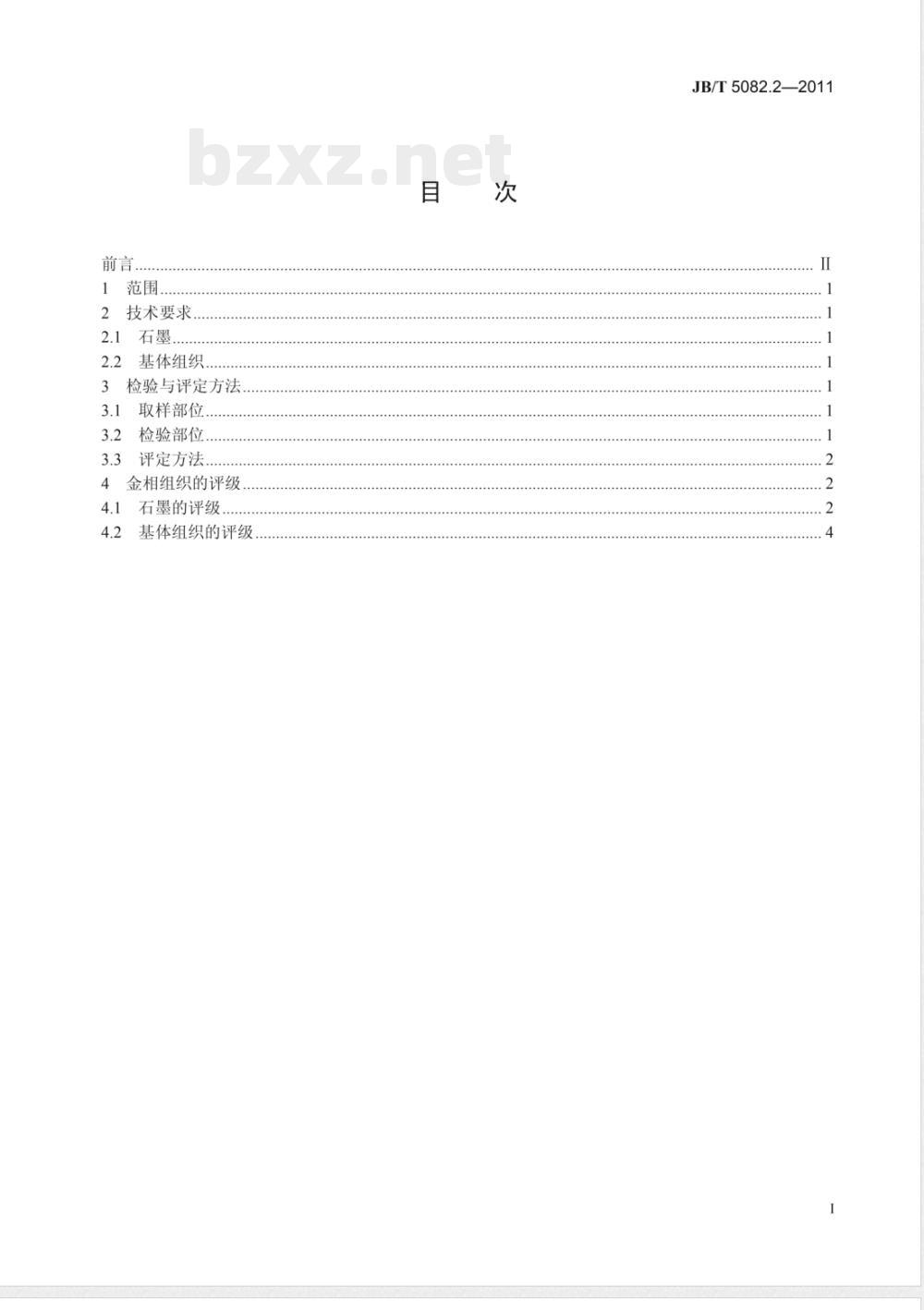

2技术要求
2.1石墨..
2.2基体组织，
3检验与评定方法，
3.1取样部位
3.2检验部位.
3.3评定方法.
4金相组织的评级
4.1石墨的评级
基体组织的评级
JB/T5082.2—2011
JB/T5082.2—2011

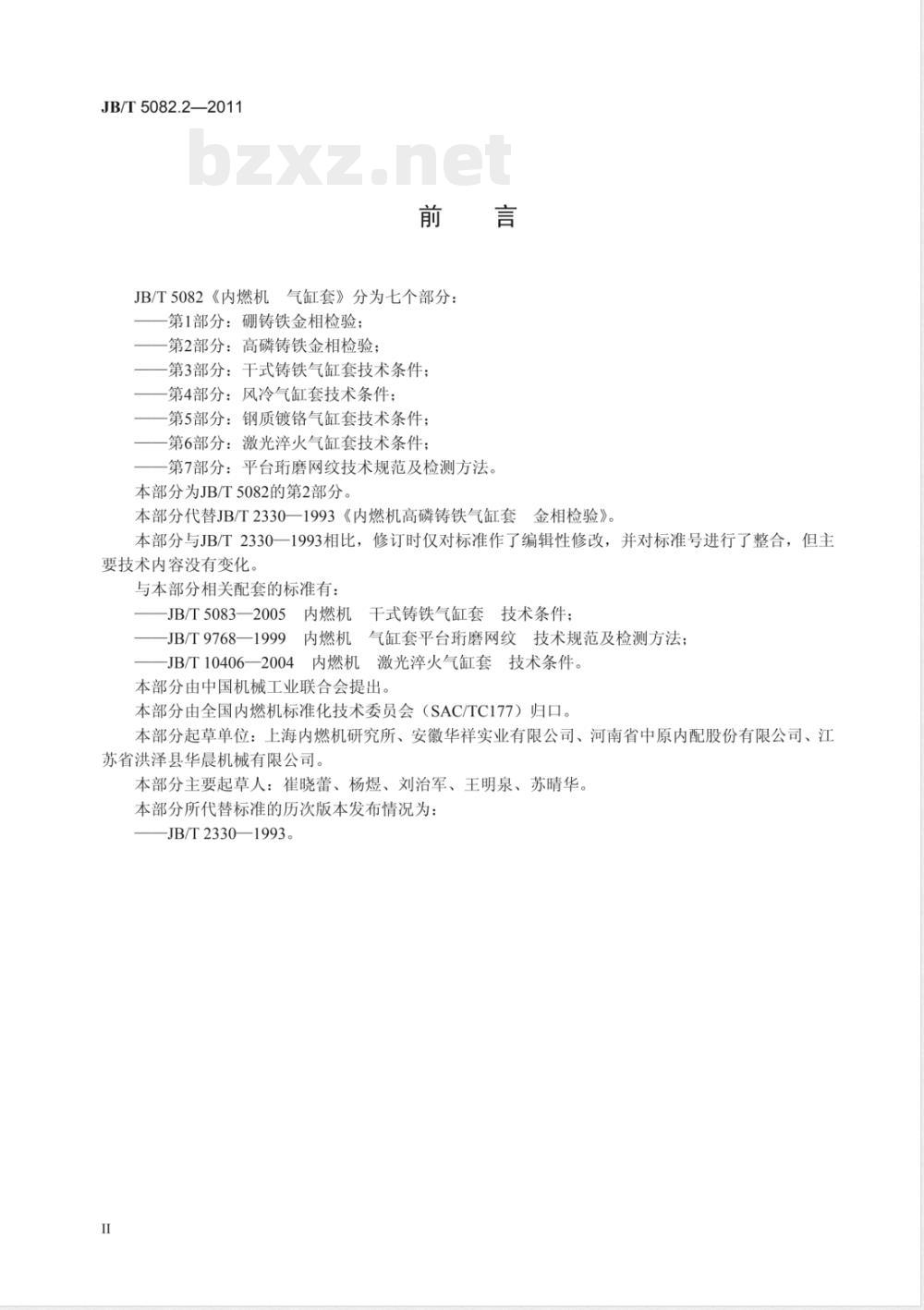

JB/T5082《内燃机气缸套》分为七个部分第1部分：硼铸铁金相检验；
第2部分：高磷铸铁金相检验；
第3部分：干式铸铁气缸套技术条件：第4部分：风冷气缸套技术条件；第5部分：钢质镀铬气缸套技术条件：第6部分：激光淬火气缸套技术条件；第7部分：平台珩磨网纹技术规范及检测方法。本部分为JB/T5082的第2部分
本部分代替JB/T2330—1993《内燃机高磷铸铁气缸套金相检验》。
本部分与JB/T2330一1993相比，修订时仅对标准作了编辑性修改，并对标准号进行了整合，但主要技术内容没有变化。
与本部分相关配套的标准有：
-JB/T5083一2005内燃机干式铸铁气缸套技术条件；—JB/T9768一1999内燃机气缸套平台珩磨网纹技术规范及检测方法；JB/T10406—2004内燃机激光淬火气缸套技术条件。
本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：上海内燃机研究所、安徽华祥实业有限公司、河南省中原内配股份有限公司、江苏省洪泽县华晨机械有限公司。本部分主要起草人：崔晓蕾、杨煜、刘治军、王明泉、苏晴华。本部分所代替标准的历次版本发布情况为：JB/T2330—1993。

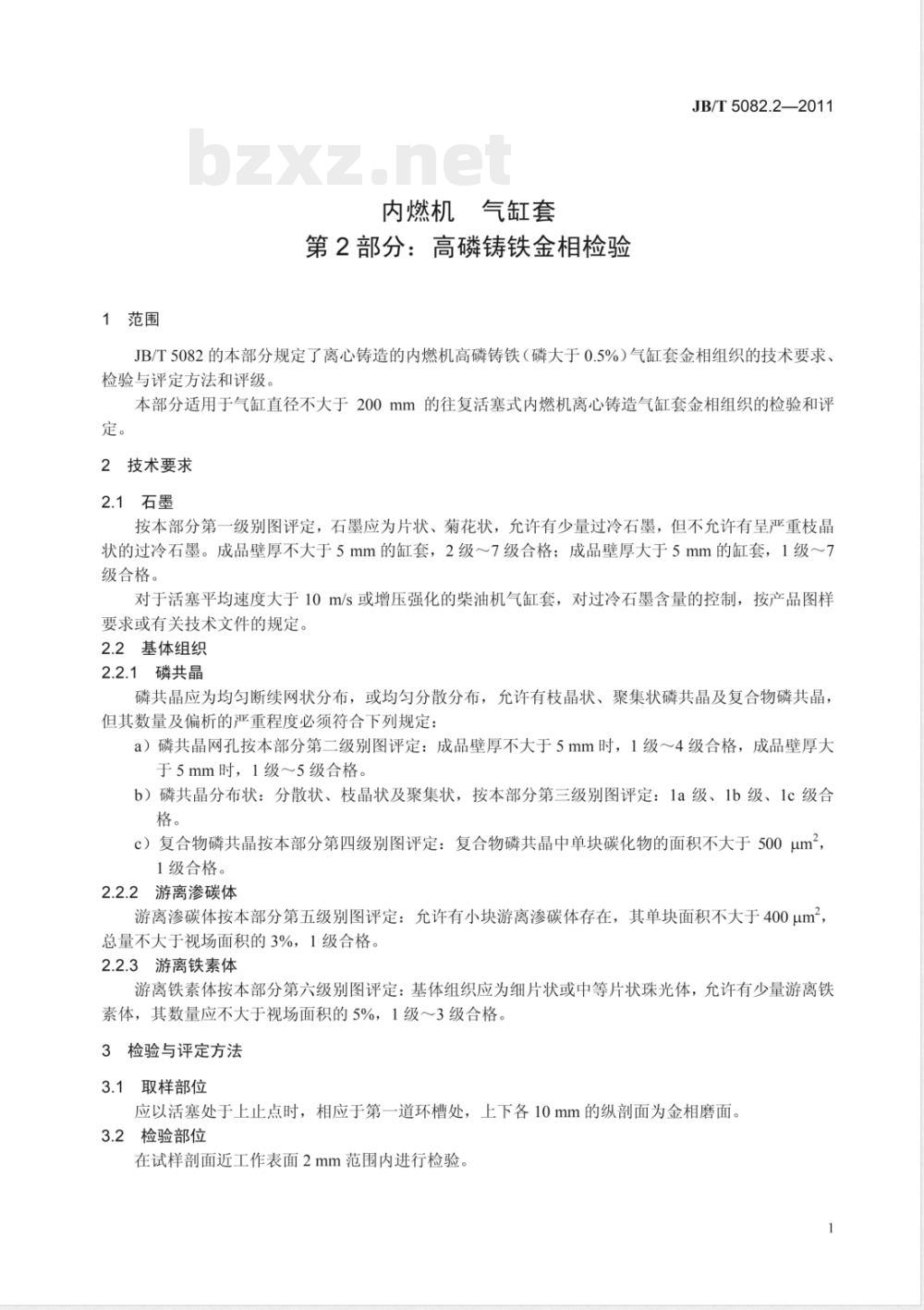

1范围
内燃机、气缸套
第2部分：高磷铸铁金相检验
JB/T5082.2—2011
JB/T5082的本部分规定了离心铸造的内燃机高磷铸铁（磷大于0.5%）气缸套金相组织的技术要求、检验与评定方法和评级，
本部分适用于气缸直径不大于200mm的往复活塞式内燃机离心铸造气缸套金相组织的检验和评定。
2技术要求
2.1石墨
按本部分第一级别图评定，石墨应为片状、菊花状，允许有少量过冷石墨，但不允许有呈严重枝晶状的过冷石墨。成品壁厚不大于5mm的缸套，2级～7级合格；成品壁厚大于5mm的缸套，1级～7级合格。
对于活塞平均速度大于10m/s或增压强化的柴油机气缸套，对过冷石墨含量的控制，按产品图样要求或有关技术文件的规定。
2.2基体组织
2.2.1磷共晶
磷共晶应为均匀断续网状分布，或均匀分散分布，允许有枝晶状、聚集状磷共晶及复合物磷共晶，但其数量及偏析的严重程度必须符合下列规定：a）磷共晶网孔按本部分第二级别图评定：成品壁厚不大于5mm时，1级～4级合格，成品壁厚大于5mm时，1级～5级合格。
b）磷共晶分布状：分散状、枝晶状及聚集状，按本部分第三级别图评定：1a级、1b级、1c级合格。
c）复合物磷共晶按本部分第四级别图评定：复合物磷共晶中单块碳化物的面积不大于500um21级合格。
2.2.2游离渗碳体
游离渗碳体按本部分第五级别图评定：允许有小块游离渗碳体存在，其单块面积不大于400μum2总量不大于视场面积的3%，1级合格。2.2.3游离铁素体
游离铁素体按本部分第六级别图评定：基体组织应为细片状或中等片状珠光体，允许有少量游离铁素体，其数量应不大于视场面积的5%，1级～3级合格3检验与评定方法
3.1取样部位
应以活塞处于上止点时，相应于第一道环槽处，上下各10mm的纵剖面为金相磨面。3.2检验部位
在试样剖面近工作表面2mm范围内进行检验。JB/T5082.2—2011

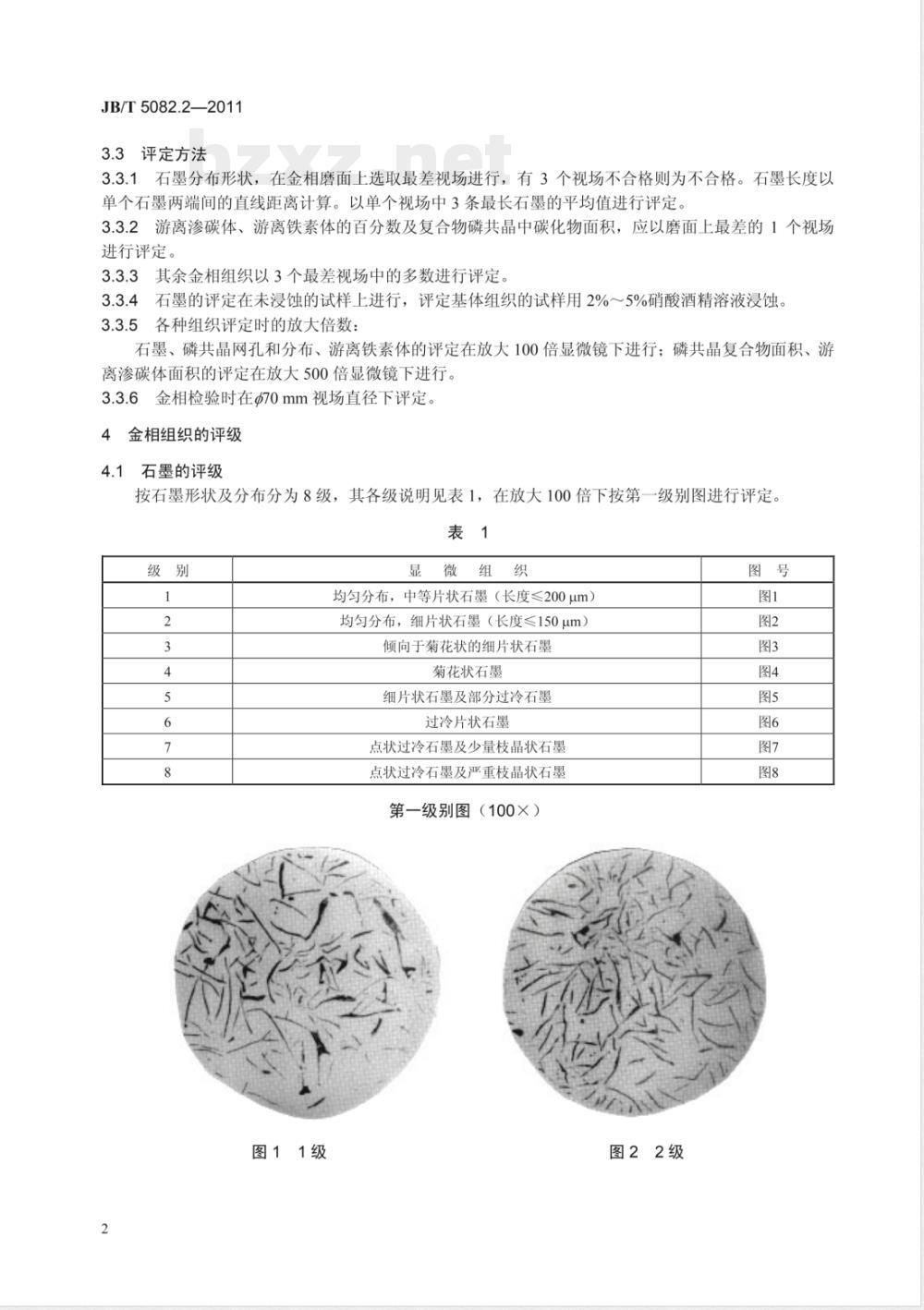

3.3评定方法
3.3.1石墨分布形状，在金相磨面上选取最差视场进行，有3个视场不合格则为不合格。石墨长度以单个石墨两端间的直线距离计算。以单个视场中3条最长石墨的平均值进行评定。3.3.2游离渗碳体、游离铁素体的百分数及复合物磷共晶中碳化物面积，应以磨面上最差的1个视场进行评定。
3.3.3其余金相组织以3个最差视场中的多数进行评定。3.3.4石墨的评定在未浸蚀的试样上进行，评定基体组织的试样用2%～5%硝酸酒精溶液浸蚀。3.3.5各种组织评定时的放大倍数：石墨、磷共晶网孔和分布、游离铁素体的评定在放大100倍显微镜下进行；磷共晶复合物面积、游离渗碳体面积的评定在放大500倍显微镜下进行。3.3.6金相检验时在Φ70mm视场直径下评定。金相组织的评级
4.1石墨的评级
按石墨形状及分布分为8级，其各级说明见表1，在放大100倍下按第一级别图进行评定。表1
图11级
显微组织
均匀分布，中等片状石墨（长度≤200μum）均匀分布，细片状石墨（长度≤150μm）倾向于菊花状的细片状石墨
菊花状石墨
细片状石墨及部分过冷石墨
过冷片状石墨
点状过冷石墨及少量枝晶状石墨点状过冷石墨及严重枝晶状石墨第一级别图（100×）
图22级
图77级
图44级
图88级
JB/T5082.2—2011
JB/T5082.2—2011
4.2基体组织的评级
4.2.1磷共晶的评级
4.2.1.1磷共晶网孔的评级
按磷共晶网孔大小分为六级，其各级说明见表2，在放大100倍下按第二级别图进行评定。表2
显微组织
磷共晶呈细小断续网孔
磷共晶呈细断续网孔
磷共晶呈中等断续网孔
磷共晶呈较大断续网孔
磷共晶呈大断续网孔
磷共晶呈粗大断续网孔
第二级别图（100×）
图91级
图113级
最大网孔直径
≥0.10～0.15
>0.15~0.20
>0.20~0.30
>0.30~0.40
>0.40～0.50
图102级
图124级
图135级
4.2.1.2磷共晶分布状的评级
JB/T5082.2—2011
图146级
按磷共晶中磷化物含量及枝晶状与聚集状磷共晶的偏析严重程度分为两级，其各级说明见表3，在放大100倍下按第三级别图进行评定。表3
图151a级
显微组织
均匀分散分布磷共晶
部分枝晶状磷共晶
部分聚集状磷共晶
分散分布磷共晶数量过少（体积分数<5%）磷共晶呈较严重枝晶状
磷共晶呈严重聚集状
第三级别图（100×）
图161b级
JB/T5082.2—2011
图192b级
复合物磷共晶的评级
图182a级
图202c级
按复合物磷共晶中单块碳化物大小分为两级，其各级说明见表4，在放大500倍下按第四级别图进行评定。
显微组织
较小块复合物磷共晶（单块碳化物面积≤500μm2）较大块复合物磷共晶（单块碳化物面积>500μum2）图号
图211级
4.2.2游离渗碳体含量的评级
第四级别图（500×）
图222级
JB/T5082.2—2011
按游离渗碳体含量的多少分为两级，其各级说明见表5，在放大500倍下按第五级别图进行评定。表5
显微组织
游离渗碳体含量（体积分数）≤3%（单块面积≤400um2）游离渗碳体含量（体积分数）>3%（单块面积>400μm2）第五级别图（500×）
图231级
4.2.3游离铁素体含量的评级
图242级
按游离铁素体含量的多少分为四级，其各级说明见表6，在放大100倍下按第六级别图进行评定。JB/T5082.2—2011
图262a级
显微组织
铁素体含量（体积分数）≤1%
点状游离铁素体含量（体积分数）≤3%块状游离铁素体含量（体积分数）≤3%点状游离铁素体含量（体积分数）≤5%块状游离铁素体含量（体积分数）≤5%点状游离铁素体含量（体积分数）>5%块状游离铁素体含量（体积分数）>5%第六级别图（100×）
图251级
图272b级
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
