本标准规定了家用和类似用途带USB充电接口的插座的防触电保护、结构、机械性能、电气性能等技术要求。本标准适用于家用和类似用途的、带通用串行总线（USB）类型A型接口的、单相固定式或移动式插座和转换器。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国机械工业联合会提出。
本标准由全国电器附件标准化技术委员会（SAC/TC 67）归口。
本标准起草单位：中国电器科学研究院有限公司、杭州鸿雁电器有限公司、公牛集团有限公司、深圳市航嘉驰源电气股份有限公司、奇胜工业（惠州）有限公司深圳分公司、浙江正泰建筑电器有限公司、苏州路美思电气有限公司、广东明家科技股份有限公司、耐思电气（嘉兴）有限公司、广东美的照明电气制造有限公司、深圳市吴氏柏帝科技有限公司、北京ABB低压电器有限公司、威凯检测技术有限公司、北京突破电气有限公司、北京中科可来博电子科技股份有限公司、天基电气（深圳）有限公司、浙江恒泰电工有限公司、广东福田电器有限公司、东莞欧陆电子有限公司、飞雕电器集团有限公司、跃华控股集团有限公司、惠州市宏枫实业有限公司、广州市番禺天虹工业开发有限公司、TCL-罗格朗国际电工（惠州）有限公司、西门子（中国）有限公司上海分公司、福建南平南孚电池有限公司、博硕科技（江西）有限公司、惠州惠乐家居电气有限公司、汕头市建诚五金塑胶有限公司。
本标准主要起草人：蔡军、乐志斌、罗勇进、阮立平、文小娟、龚志雷、厉身、陈景正、曾绪辉、张礼荣、戴建国、吴柏纯、蒋邦通、袁曲、丁瑞军、邵京疆、谢先群、骆德元、田政、李广浩、何秀峰、王朝圣、何均匀、黎达坚、姜惠芬、赵卓君、蔡映峰、林文德、田建军、曾锐锋、辛瑞健、黄顺亲、高一盼、李洪阔、张庆、何彩云、罗时明、张书颂、查鹏展。
本标准为首次发布。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2099.1-2008 家用和类似用途插头插座 第1部分：通用要求
GB 4706.1-2005 家用和类似用途电器的安全 第1部分：通用要求
GB 4943.1-2011 信息技术设备 安全 第1部分：通用要求
GB 9254-2008 信息技术设备的无线电骚扰限值和测量方法
GB 17625.1 电磁兼容 限值 谐波电流发射限值（设备第相输入电流≤16A）
GB 17625.2 电磁兼容 限值 对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制
GB/T 17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验
GB 20943-2013 单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值
YD/T 1591-2009 移动通信终端电源适配器及充电/数据接口技术要求和测试方法
USB 规范2.0 通用串行总线 2.0
USB 规范3.0 通用串行总线 3.0

ICS29.120.30
备案号：49773—2015

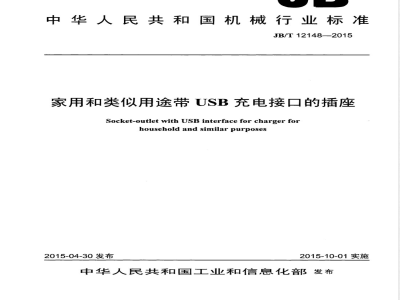

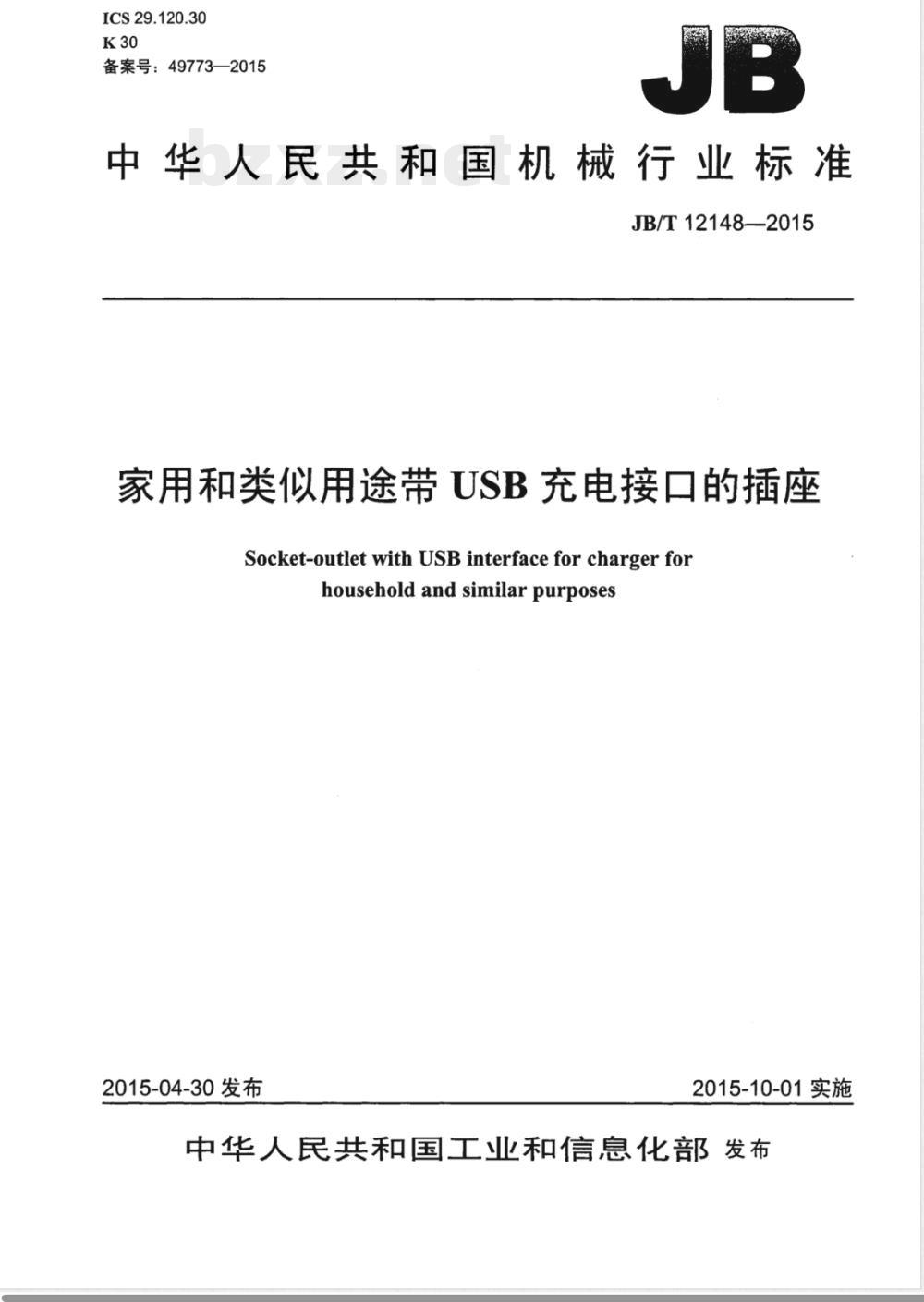

中华人民共和国机械行业标准
JB/T 12148—2015
家用和类似用途带USB充电接口的插座Socket-outletwith USB interface for charger forhouseholdand similarpurposes2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言

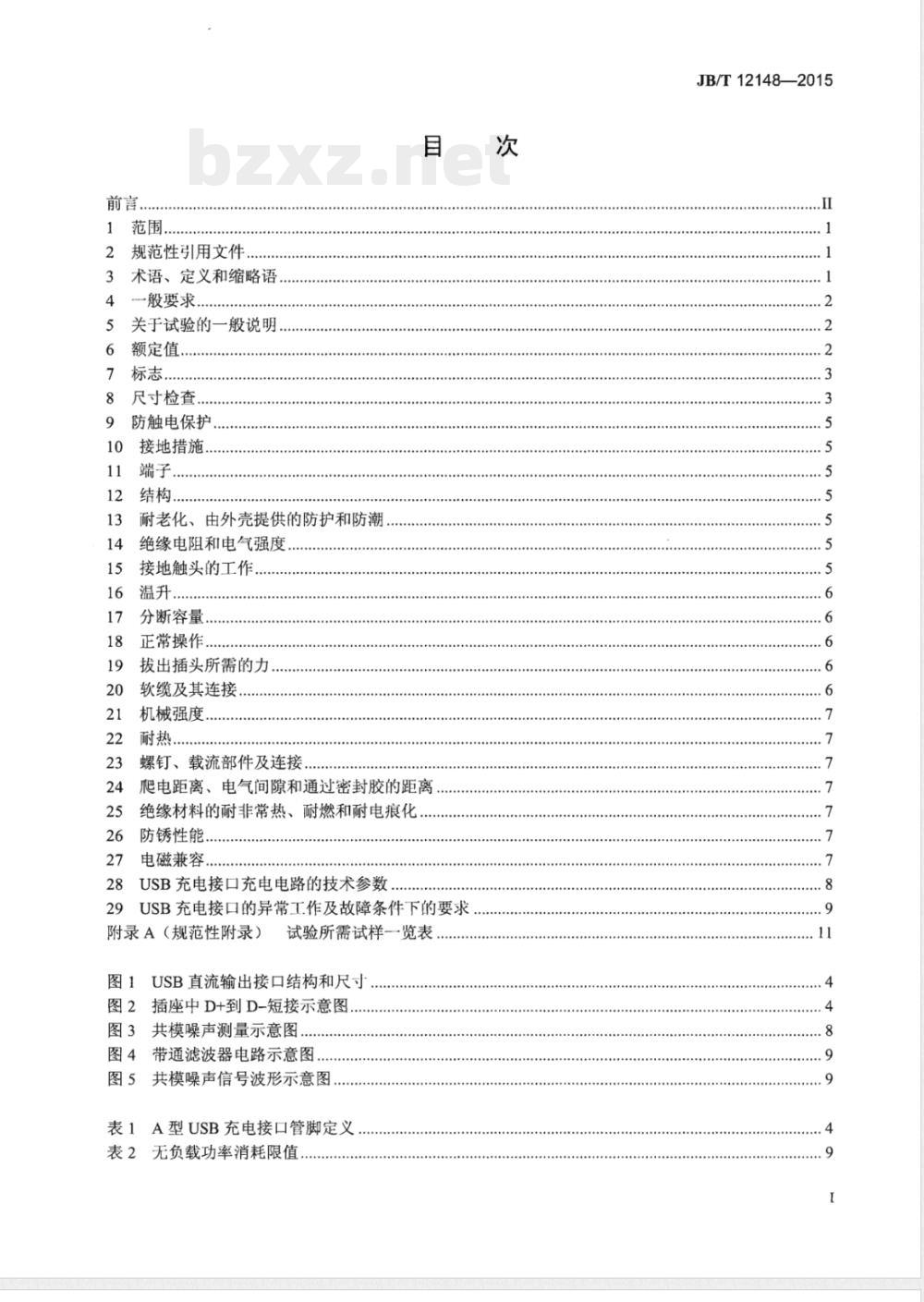

规范性引用文件，
术语、定义和缩略语，
般要求
关于试验的一般说明.
额定值.
标志，
尺寸检查
防触电保护.
接地措施，
耐老化、由外壳提供的防护和防潮，绝缘电阻和电气强度
接地触头的工作
分断容量，
正常操作
拔出插头所需的力
软缆及其连接
机械强度
螺钉、载流部件及连接
爬电距离、电气间隙和通过密封胶的距离绝缘材料的耐非常热、耐燃和耐电痕化.防锈性能，
电磁兼容.
USB充电接口充电电路的技术参数USB充电接口的异常工作及故障条件下的要求附录A（规范性附录）
试验所需试样一览表，
图1USB直流输出接口结构和尺寸图2插座中D+到D-短接示意图
图3共模噪声测量示意图
图4带通滤波器电路示意图.
共模噪声信号波形示意图
A型USB充电接口管脚定义
表2无负载功率消耗限值
JB/T12148—2015
JB/T12148—2015

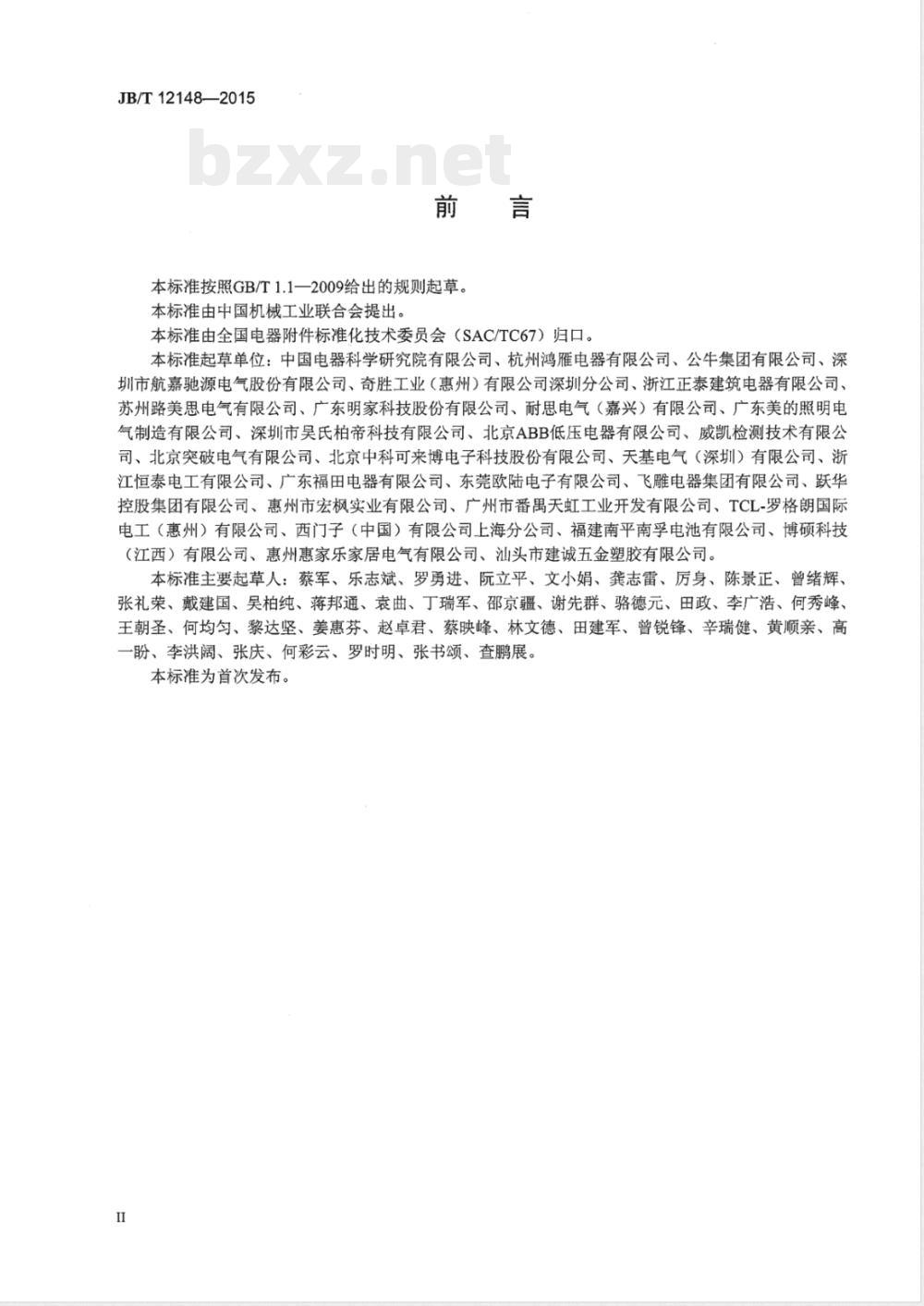

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。本标准起草单位：中国电器科学研究院有限公司、杭州鸿雁电器有限公司、公牛集团有限公司、深圳市航嘉驰源电气股份有限公司、奇胜工业（惠州）有限公司深圳分公司、浙江正泰建筑电器有限公司、苏州路美思电气有限公司、广东明家科技股份有限公司、耐思电气（嘉兴）有限公司、广东美的照明电气制造有限公司、深圳市吴氏柏帝科技有限公司、北京ABB低压电器有限公司、威凯检测技术有限公司、北京突破电气有限公司、北京中科可来博电子科技股份有限公司、天基电气（深圳）有限公司、浙江恒泰电工有限公司、广东福田电器有限公司、东莞欧陆电子有限公司、飞雕电器集团有限公司、跃华控股集团有限公司、惠州市宏枫实业有限公司、广州市番禺天虹工业开发有限公司、TCL-罗格朗国际电工（惠州）有限公司、西门子（中国）有限公司上海分公司、福建南平南孚电池有限公司、博硕科技（江西）有限公司、惠州惠家乐家居电气有限公司、汕头市建诚五金塑胶有限公司。本标准主要起草人：蔡军、乐志斌、罗勇进、阮立平、文小娟、龚志雷、厉身、陈景正、曾绪辉、张礼、戴建国、吴柏纯、蒋邦通、袁曲、丁瑞军、邵京疆、谢先群、骆德元、政、李广浩、何秀峰、王朝圣、何均匀、黎达坚、姜惠芬、赵卓君、蔡映峰、林文德、田建军、曾锐锋、辛瑞健、黄顺亲、高一盼、李洪阔、张庆、何彩云、罗时明、张书颂、查鹏展。本标准为首次发布。

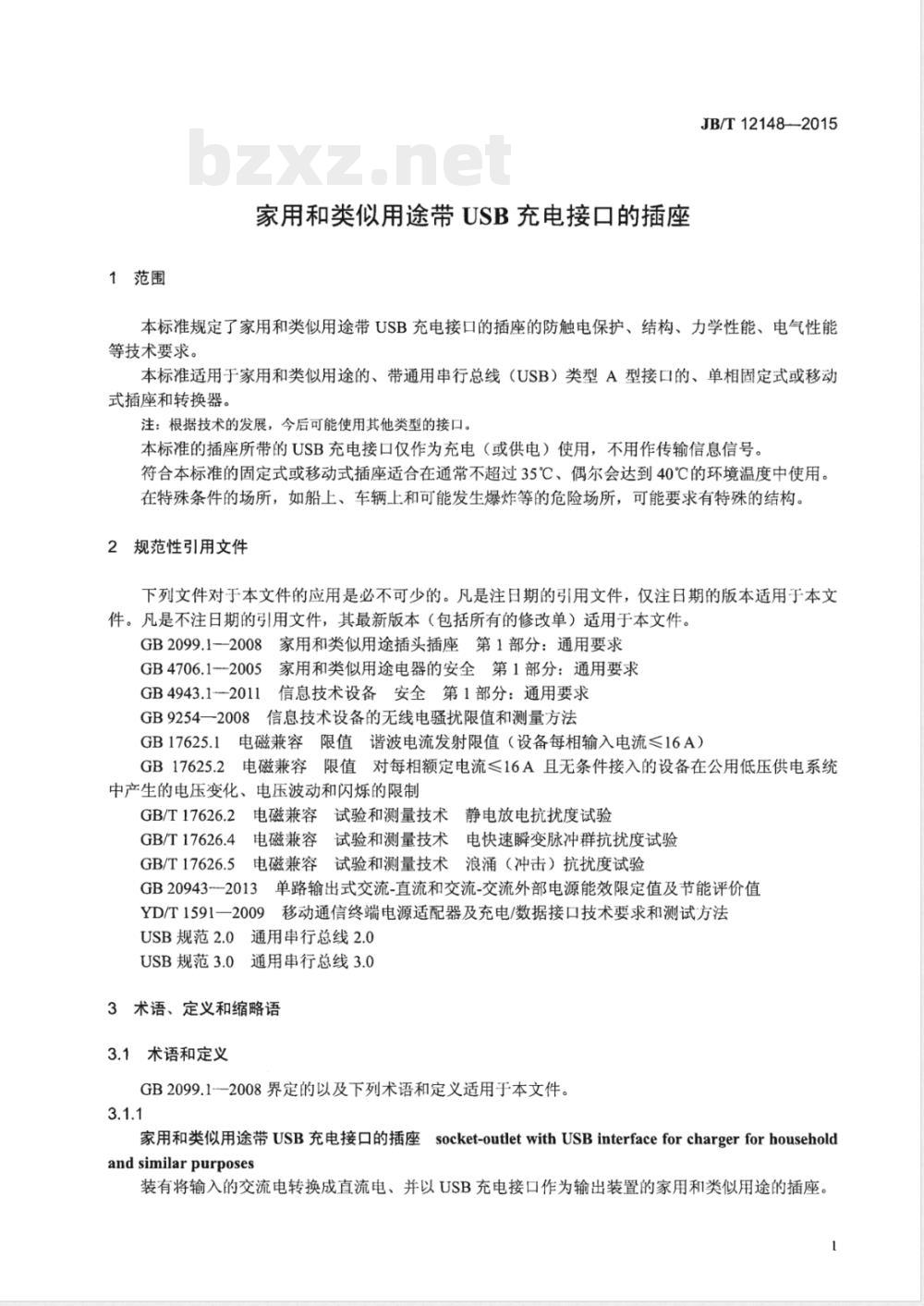

1范围
家用和类似用途带USB充电接口的插座JB/T12148—2015
本标准规定了家用和类似用途带USB充电接口的插座的防触电保护、结构、力学性能、电气性能等技术要求。
本标准适用于家用和类似用途的、带通用串行总线（USB）类型A型接口的、单相固定式或移动式插座和转换器。
注：根据技术的发展，今后可能使用其他类型的接口。本标准的插座所带的USB充电接口仅作为充电（或供电）使用，不用作传输信息信号。符合本标准的固定式或移动式插座适合在通常不超过35℃、偶尔会达到40℃的环境温度中使用。在特殊条件的场所，如船上、车辆上和可能发生爆炸等的危险场所，可能要求有特殊的结构。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2099.1一2008家用和类似用途插头插座第1部分：通用要求GB4706.12005家用和类似用途电器的安全第1部分：通用要求GB4943.1--2011信息技术设备安全第1部分：通用要求GB9254一2008信息技术设备的无线电骚扰限值和测量方法GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB17625.2电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB20943--2013
单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值YD/T1591一2009移动通信终端电源适配器及充电/数据接口技术要求和测试方法USB规范2.0通用串行总线2.0
通用串行总线3.0
USB规范3.0
3术语、定义和缩略语
3.1术语和定义
GB2099.1-一2008界定的以及下列术语和定义适用于本文件。3.1.1
家用和类似用途带USB充电接口的插座socket-outletwithUSBinterfaceforchargerforhouseholdandsimilarpurposes
装有将输入的交流电转换成直流电、并以USB充电接口作为输出装置的家用和类似用途的插座。1
JB/T12148—2015

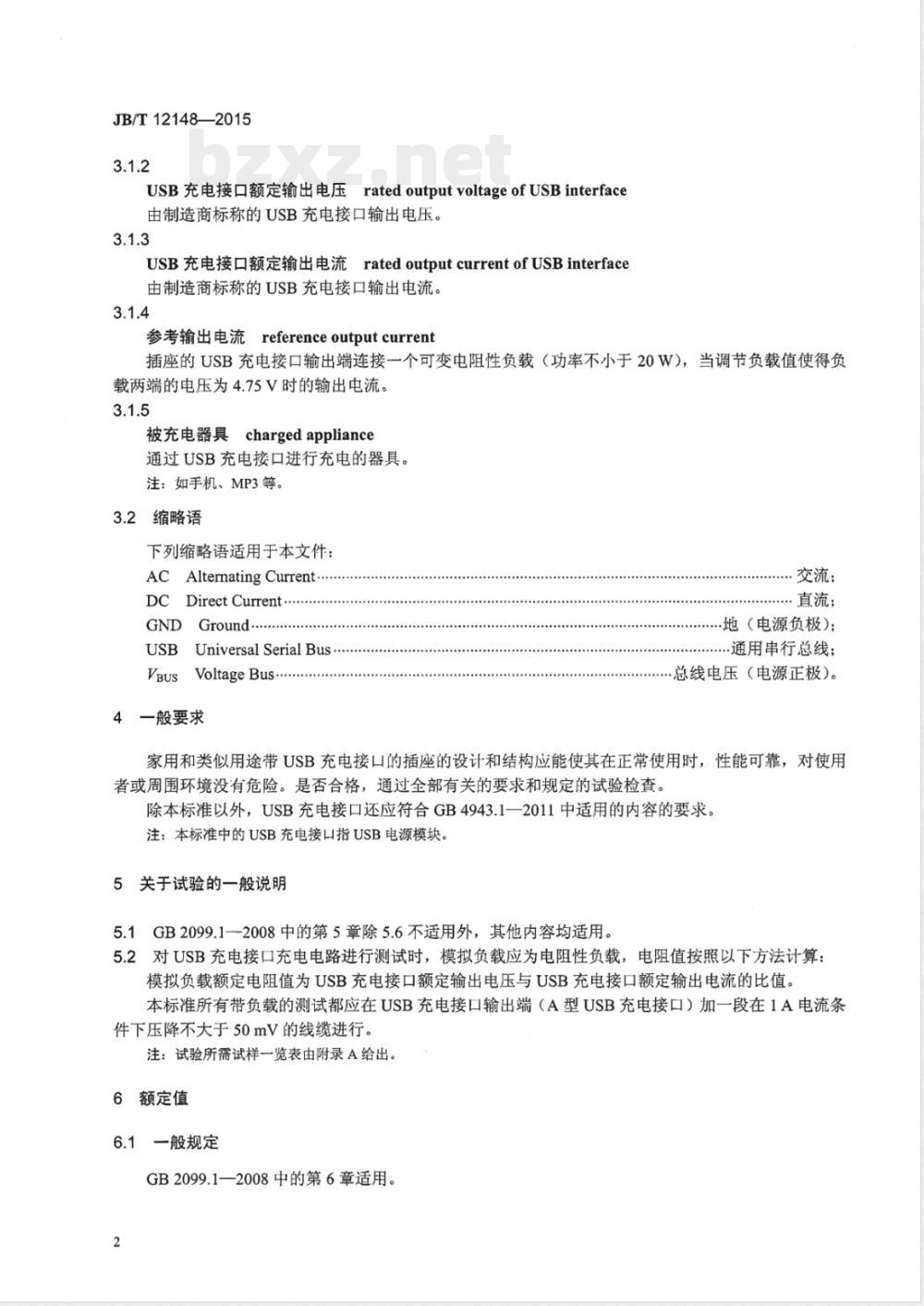

USB充电接口额定输出电压ratedoutputvoltageofUSBinterface由制造商标称的USB充电接口输出电压。3.1.3
USB充电接口额定输出电流ratedoutputcurrentofUSBinterface由制造商标称的USB充电接口输出电流。3.1.4
参考输出电流referenceoutputcurrent插座的USB充电接口输出端连接一个可变电阻性负载（功率不小于20W），当调节负载值使得负载两端的电压为4.75V时的输出电流。3.1.5
被充电器具chargedappliance
通过USB充电接口进行充电的器具。注：如手机、MP3等。
3.2缩略语
下列缩略语适用于本文件：
AC Alternating Current..
DCDirect Current+
GND Ground..
USBUniversal Serial Bus.
VoltageBus
一般要求
交流；
·直流；
.地（电源负极）；
通用串行总线；
总线电压（电源正极）。
家用和类似用途带USB充电接口的插座的设计和结构应能使其在正常使用时，性能可靠，对使用者或周围环境没有危险。是否合格，通过全部有关的要求和规定的试验检查。除本标准以外，USB充电接口还应符合GB4943.1一2011中适用的内容的要求。注：本标准中的USB充电接口指USB电源模块。5关于试验的一般说明
GB2099.1--2008中的第5章除5.6不适用外，其他内容均适用。5.2对USB充电接口充电电路进行测试时，模拟负载应为电阻性负载，电阻值按照以下方法计算：模拟负载额定电阻值为USB充电接口额定输出电压与USB充电接口额定输出电流的比值。本标准所有带负载的测试都应在USB充电接口输出端（A型USB充电接口）加一段在1A电流条件下压降不大于50mV的线缆进行。注：试验所需试样览表由附录A给出。6额定值
6.1一般规定
GB2099.1—2008中的第6章适用。2
6.2USB充电接口的额定值
6.2.1输出电压
USB充电接口的额定输出电压为直流5V，允差为士5%。6.2.2输出电流
单个的USB充电接口的额定输出电流范围应为300mA～2500mA。JB/T12148—2015
额定输出电流优选值为500mA、800mA、1000mA、1200mA、1500mA、2100mA、2400mA和2500mA。
注：根据技术的发展，今后输出电流可能增大：同时，当输出电流大于1500mA时，需考虑带USB充电接口的插座（插座与插头）的用料及镀层是否存在安全隐患。7标志
7.1一般规定
GB2099.1—2008中的第8章适用。7.2USB充电接口的标志
7.2.1应有下列标志：
额定输出电压，单位为伏（V)；额定输出电流，单位为毫安或安（mA或A）；输出直流电的符号。
7.2.2使用符号时，应使用如下符号：电压
毫安…
直流电，
带USB充电接口充电功能的插座应有USB充电接口的额定输出电压、额定输出电流、直流电的标志。以上标志应位于安装后可以看见的位置。额定输出电压、额定输出电流、直流电的标志位置允许一行排列或分行排列。注：标志举例如下：
5V 1000mA -
8尺寸检查
8.1GB2099.1一2008中的第9章除9.3不适用外，其他均适用。8.2USB输出接口的A型USB充电接口尺寸应符合USB规范2.0、USB规范3.0中的相应要求。插座的USB充电接口直流输出接口应采用A型USB连接插座，其接口的机械结构尺寸以及管脚定义如图1所示。
使用准确度不低于0.01mm的量具测量插座直流输出接口的机械结构（见图1），应符合相关要求。
8.3A型USB充电接口管脚定义见表1。3
JB/T12148—2015
8.88±0.20
8.38±0.08
4.98±0.25
印制电路板
0.50±0.10
B中心线
30°±2°(2)
0.38±0.13
插座的触点
接触点
0.64±0.13(8)
1.0±0.05(2)
3.5±0.05(2)
12.50±0.10
11.10±0.10
c中心线
30°±2°(2)
注：插座的表面与插头一次注塑成型的保护罩之间允许的最小空间是2.67mm。图1USB直流输出接口结构和尺寸表1A型USB充电接口管脚定义
管脚号
单位为毫米
R0.64±0.13(典型值)
R0.32±0.13(典型值）
VBus(+)
0.50±0.10(2)
管脚定义
A型USB充电接口作为插座的输出接口使用时，要求如图2所示。其中VBUs为输出直流电源的正极，GND为输出直流电源的负极（相对地）。D+和D-应在插座的USB充电接口内部短接，且与其他电路隔离，以便与之连接的终端能够识别所连接的设备为插座的USB充电接口。VBUS
供电电源
USB充电接口
图2插座中D+到D-短接示意图
依据上述要求对直流输出接口管脚定义进行检查。检查插座的USB充电接口直流输出接口的电源正极、负极（相对地）的正确性，D+、D-之间应短接，并测试D+或D-与其他电路之间的绝缘强度。注：特殊要求下，D+和D-可依据产品需求连接。9防触电保护
GB2099.12008中的第10章除10.3、10.4外，其他内容均适用。10接地措施
GB2099.1一2008中的第11章适用。11端子
GB2099.1—2008中的第12章适用。12结构
GB2099.1一2008中的第13章除13.4外，其他内容均适用。12.2GB2099.1一2008中的13.4第一段后增加下述内容后适用：JB/T12148—2015
一易把A型USB充电接口的插头完整插入插座的A型USB充电接口中，不应出现插入不完整的情况。
12.3本标准所涉及的供电连接方式为将交流电源转变成直流电源，通过A型UBS充电接口输出，该部分只是一个交直流转换适配装置。A型USB充电接口的插头与插座的A型USB充电接口相配合。12.4GB2099.1一2008中的第14章除14.3、14.15、14.24外，其他内容均适用。12.5USB充电接口部分可装保护门。12.6USB充电接口部分可装控制开关。注：当长期不使用USB充电接口时，如装有开关，可断开电路，以实现节能日的。12.7对USB充电接口进行插拔，当插拨的速率不超过12.5mm/min时，将插头完全插入插座所需的力最大不能超过35N，将插头从插座中完全拔出所需的力最小不得小于10N。12.8保护阻抗应符合GB4706.1—2005中的22.42的要求。耐老化、由外壳提供的防护和防潮13
GB2099.1-2008中的第16章除16.3外，其他内容均适用。14绝缘电阻和电气强度
GB2099.1一2008中的第17章除17.1.2外，其他内容均适用。14.2对USB充电接口的绝缘电阻和电气强度的要求如下：14.2.1USB充电接口的绝缘电阻应不小于5MQ。应按GB4943.1一2011中绝缘电阻规定的试验方法进行测试。14.2.2USB充电接口充电电路的输入端对输出端能够承受50Hz、3000V交流电压持续时间1min的抗电强度试验，漏电流小于10mA，试验期间和之后，应无击穿或飞弧现象。应按GB4943.1-2011中抗电强度规定的试验方法进行测试。15接地触头的工作
GB2099.1-2008中的第18章适用。5
JB/T12148—2015
16温升
GB2099.12008中的第19章增加下述内容后适用：在最不利的情况下测试温升，USB充电接口充电电路与电源插座应同时进行测试。对USB充电接口部分的测试方法按GB4943.1一2011进行，温升限值按GB4943.1一2011的规定。17分断容量
GB2099.1一2008中的第20章适用。USB充电接口部分不进行此项内容测试。3正常操作
18.1GB2099.1—2008中的第21章适用。18.2对USB充电接口，应进行如下的试验：将试验用USB充电插头和带USB充电接口的插座固定在专用设备上进行插拔试验，在每小时200个周期的最大速率下，做如下插入/拔出次数的试验：一对额定电流不大于1500mA的USB充电接口，3000个周期；一对额定电流大于1500mA，但不超过2500mA的USB充电接口，6000个周期。对额定电流小于1000mA的USB充电接口，在不通电的情况下进行试验；对额定电流等于或大于1000mA的USB充电接口应在通电情况下进行试验，试验电流等于额定电流。插拔试验结束后，机械结构应无损坏。注1：试验用USB带充电接口的插头由申请者提供。插拔试验结束后，以YD/T1591一2009中5.2.3.1规定的测试方法测试拔出力。在插拔试验之后，将连接插头从插座中完全拔出所需的力最小不得小于8N，电气性能应符合本标准的要求。
对额定电流大于1500mA的USB充电接口，在插拔试验之后，还需进行如下试验：将USB插座（母座）从测试样品上取下放入35℃土2℃的密闭环境中，湿度>85%，pH值在6.5～7.2范围内，用5%土0.1%（质量分数）的NaCI溶液连续喷雾48h后，将USB样品用清水冲洗于净，在常温环境内放置2h，并重新装配到测试样品上。最后，将测试样品放入35℃土2℃的密闭环境中，在最差测试条件（产品宣称的输入电压上限或下限、最大额定负载）下连续工作24h，同时，监控测试样品内部开关MOS管、输出整流二极管、吸收回路电阻电容、USB母座等关键元器件温度。温度测试结果仅作参考。测试样品在连续24h工作测试过程中，不得起火、冒烟，塑胶外壳不可有熔壳现象而导致危险带电部件外露的产生，并且应满足耐压测试的要求。注2：允许塑胶外壳有轻微热变形现象，但其出现热变形的面积不得超过单面面积的1/3，不允许塑胶外壳有熔穿现象。
19拔出插头所需的力
GB2099.1一2008中的第22章适用。20软缆及其连接
GB2099.1一2008中的第23章适用。6
21机械强度
GB2099.1一2008中的第24章适用。22耐热
GB2099.1—2008中的第25章适用。23螺钉、载流部件及连接
GB2099.1一2008中的第26章适用。24爬电距离、电气间隙和通过密封胶的距离JB/T12148—2015
GB2099.1—2008中的第27章和GB4943.1一2011中的2.10适用，距离以两者中较大的要求为准。25绝缘材料的耐非常热、耐燃和耐电痕化25.1GB2099.1—2008中的第28章适用。25.2USB充电接口的绝缘材料应符合GB4943.1-2011的要求。26防锈性能
GB2099.1—2008中的第29章适用。27电磁兼容
27.1辐射连续骚扰
插座USB充电接口的充电电路的辐射连续骚扰应符合GB9254一2008中规定的B级限值要求。输出负载要求带满载测试，且为电阻性负载。27.2传导连续骚扰
插座USB充电接口充电电路的传导连续骚扰应符合GB9254--2008中规定的B级限值要求。输出负载要求带满载测试，且为电阻性负载。27.3谐波电流
插座USB充电接口的充电电路的交流电源输入的谐波电流试验应按GB17625.1中的方法进行，并符合GB17625.1中A类设备限值要求。27.4静电放电抗扰度
插座USB充电接口的充电电路的静电放电抗扰度应按GB/T17626.2中的规定进行，试验等级选用：a）接触放电应能通过+/-6kV的试验等级；b）空气放电应能通过+/-8kV的试验等级，试验结果按满足B类的要求评定，试验时每个产品测7bZxz.net
JB/T12148—2015
试点不少于10个，每个测试点测试次数不低于20次，输出负载要求带满载测试，且为电阻性负载。
27.5电快速瞬变脉冲群抗扰度
插座USB充电接口的充电电路的电快速瞬变脉冲群抗扰度试验应按GB/T17626.4中的规定进行，试验等级选用等级3，试验结果按满足B类的要求评定，试验期间插座应能正常工作，并用隔离示波器检测输出波形，输出负载要求带满载测试，且为电阻性负载。27.6浪涌（冲击）抗扰度
插座USB充电接口的充电电路的浪涌（冲击）抗扰度试验应按GB/T17626.5中的规定进行，试验等级选用等级3（共模：土2kV；差模：土1kV），试验结果按满足B类的要求评定，测试时浪涌冲击电压相位分别设置：0°、90°、180°、270°，不同电压每个相位测试5次，每次间隔时间为60s，信号发生器的等效输出阻抗设置，共模电压测试时为122，差模电压测试时为22，输出负载要求带满载测试，且为电阻性负载。
27.7电压波动和闪烁
插座USB充电接口的充电电路输入端口进行电压波动与闪烁测量时，应满足GB17625.2中规定的限值要求。
28USB充电接口充电电路的技术参数28.1USB充电接口的充电电路应符合YD/T1591一2009中4.2.3.4的要求。28.2USB充电接口的充电电路正常工作，输出带额定阻性负载时，输出端的共模噪声电压信号从1kHz到400kHz的峰值应小于3V。共模噪声电压试验按图3所示连接测试电路。R
滤波器
图3共模噪声测量示意图
共模噪声电压是否满足要求，可通过如下测量步骤与方法来检验：GND
示波器
a）带通滤波器是由一个高通滤波电路和一个低通滤波电路组成的，电路结构如图4所示，器件参数R为7.2kQ2，精度要求为土1%；R2为320k2，精度要求为土1%；C为22pF，精度要求为土10%；C2为1000pF，精度要求为士10%。b）将带通滤波器的输入正端连接到电源输出负端，输入负端与大地连接，示波器探头的“+”端与带通滤波器的输出端相连，“_”端与大地相连。c）调节示波器扫描频率和幅度，直到在屏幕上完整地显示出与主开关管频率同步的3～6个周期的8
