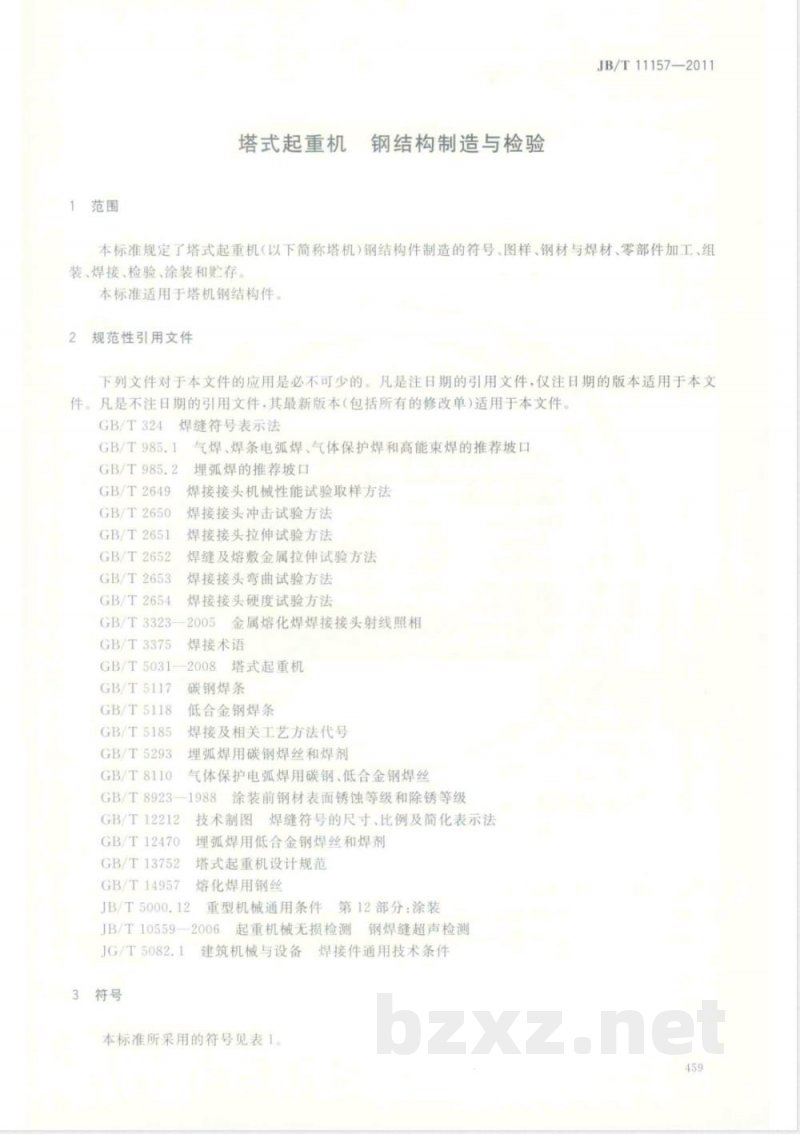

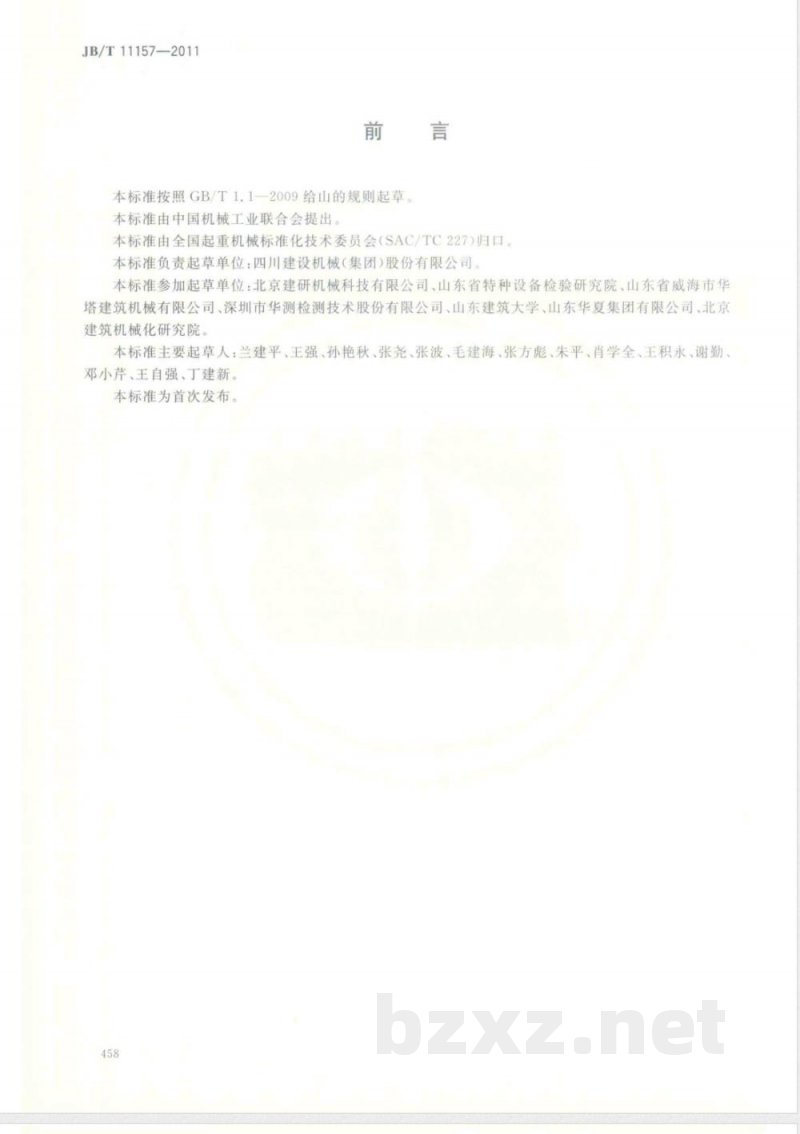

ICS53.020.20 J80 备案号：33628—2011 中华人民共和国机械行业标准 JB/T 11157—2011 塔式起重机钢结构制造与检验 Tower cranes Steel Structure manufacturing and testing 2011-08-15发布 2011-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：四川建设机械（集团）股份有限公司。 本标准参加起草单位：北京建研机械科技有限公司、山东省特种设备检验研究院、山东省威海市华塔建筑机械有限公司、深圳市华测检测技术股份有限公司、山东建筑大学、山东华夏集团有限公司、北京建筑机械化研究院。 本标准主要起草人：兰建平、王强、孙艳秋、张尧、张波、毛建海、张方彪、朱平、肖学全、王积永、谢勤、邓小芹、王自强、丁建新。 本标准为首次发布。 1 范围 本标准规定了塔式起重机（以下简称塔机）钢结构件制造的符号、图样、钢材与焊材、零部件加工、组装、焊接、检验、涂装和贮存等要求。 本标准适用于塔式起重机钢结构件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 324 焊缝符号表示法 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T 2649 焊接接头机械性能试验取样方法 GB/T 2650 焊接接头冲击试验方法 GB/T 2651 焊接接头拉伸试验方法 GB/T 2652 焊缝及熔敷金属拉伸试验方法 GB/T 2653 焊接接头弯曲试验方法 GB/T 2654 焊接接头硬度试验方法 GB/T 3323 金属熔化焊焊接接头射线照相 GB/T 3375 焊接术语 GB/T 5031 塔式起重机设计规范 GB/T 5117 碳钢焊条 GB/T 5118 低合金钢焊条 GB/T 5185 焊接及相关工艺方法代号 GB/T 5293 埋弧焊用碳钢焊丝和焊剂 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法 GB/T 12470 埋弧焊用低合金钢焊丝和焊剂 GB/T 13752 塔式起重机 GB/T 14957 熔化焊用钢丝 JB/T 5000.12 重型机械通用条件 第12部分：涂装 JB/T 10559—2006 起重机械无损检测 JG/T 5082.1 建筑机械与设备焊接件通用技术条件 3 符号 本标准采用的符号见表1。 表1 符号及名称 L：结构件、零部件长度 l：焊缝长度 p：焊缝间隙、装配间隙 b：焊缝宽度 H：结构件、零部件高度 t：结构件、零部件厚度 B：结构件、零部件宽度 k：焊脚尺寸 g：坡口宽度 e：错边量、搭接长度、咬边深度、弧坑深度 Δk：焊脚尺寸偏差 h：焊缝设计厚度 4 图样 4.1 焊接加工图样应明确所有焊缝的位置、形式、尺寸和范围，必要时注明装配或安装焊缝要求。 4.2 手工电弧焊、气体保护焊接头基本形式与尺寸应符合GB/T 985.1规定；埋弧焊接头应符合GB/T 985.2规定。 4.3 焊缝图样标注应符合GB/T 324、GB/T 5185和GB/T 12212的规定。 4.4 对焊接接头或焊缝有特殊要求时，应附设计图样并注明断面形状或焊缝细节。 4.5 对焊缝有特殊检验要求时，应在图样或技术要求中注明。 4.6 焊缝按受力及重要程度分级： a) A类（关键焊缝）：受力复杂、应力大的关键部位焊缝； b) B类（重要焊缝）：重要性次于关键焊缝； c) C类（一般焊缝）：一般焊缝，不作标注。 焊缝质量特性应标注在焊缝符号尾部。 示例：焊接为角焊缝。
