本标准规定了汽车车轮安装面平面度要求和检验方法。本标准适用于所有汽车车轮。 QC/T 243-2004 汽车车轮安装平面度要求及检验方法 QC/T243-2004 标准下载解压密码：www.bzxz.net

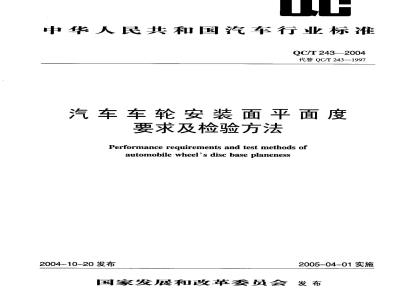

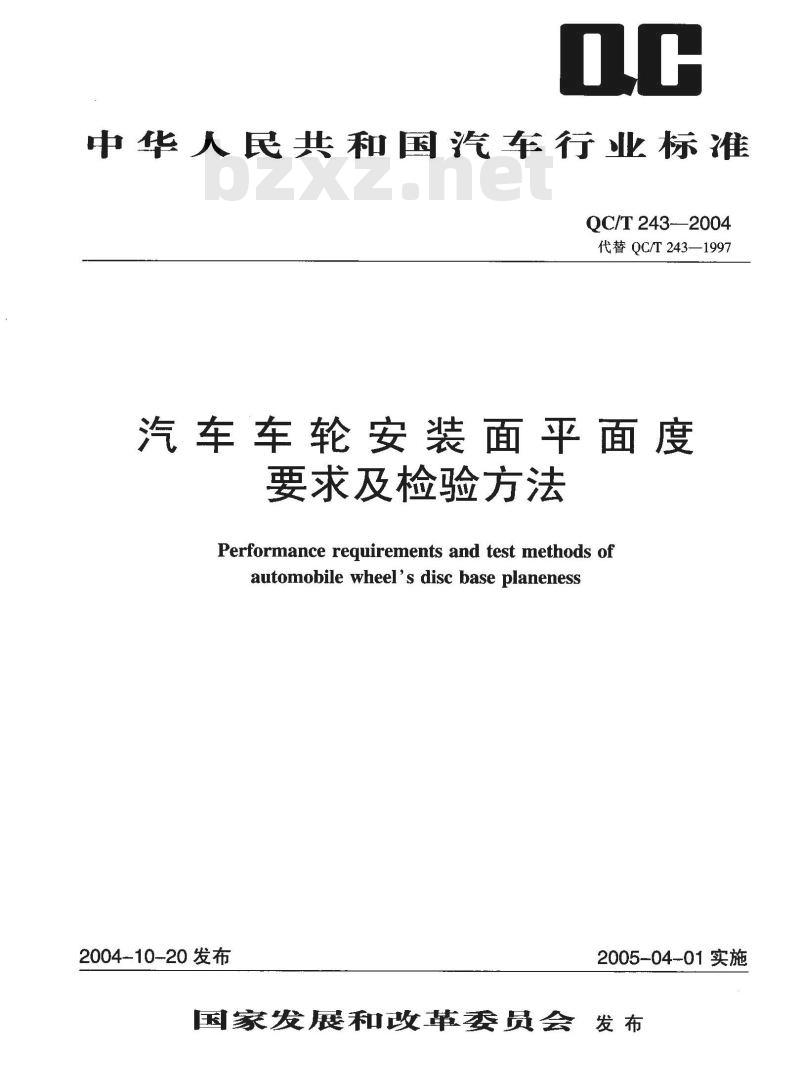

中华人民共和国汽车行业标准
QC/T243-2004
代替QC/T243—1997
汽车车轮安装面平面度
要求及检验方法
Performance requirements and test methods ofautomobile wheel's disc base planeness2004-10-20发布
2005-04-01实施
国家发展和改革委员会发布
QC/T 243—2004

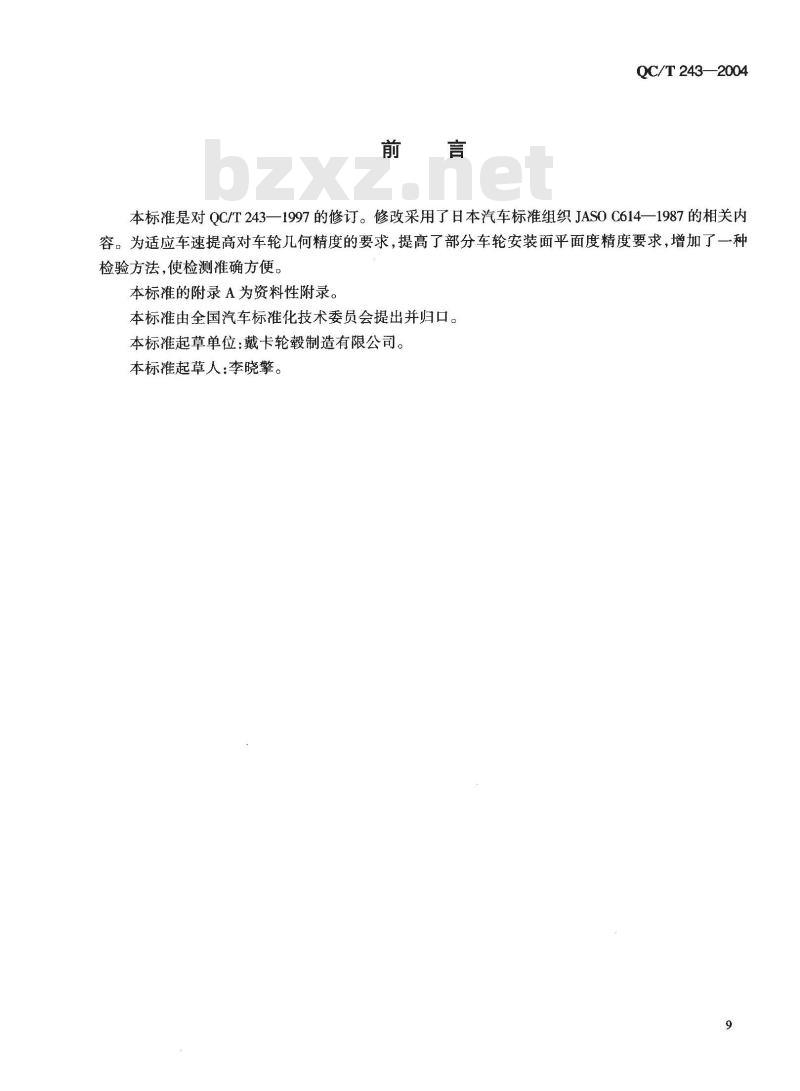

本标准是对QC/T243一1997的修订。修改采用了日本汽车标准组织JASOC614一1987的相关内容。为适应车速提高对车轮几何精度的要求，提高了部分车轮安装面平面度精度要求，增加了一种检验方法，使检测准确方便。
本标准的附录A为资料性附录。
本标准由全国汽车标准化技术委员会提出并归口。本标准起草单位：戴卡轮毂制造有限公司。本标准起草人：李晓擎。此内容来自标准下载网

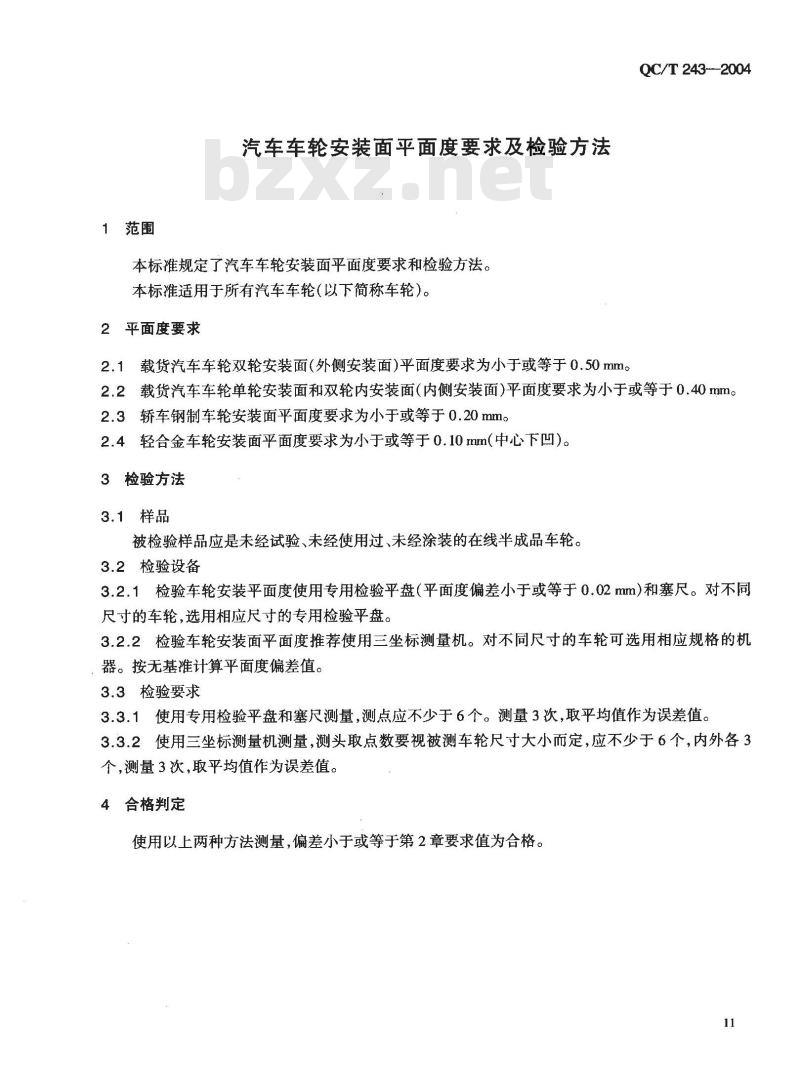

1范围
汽车车轮安装面平面度要求及检验方法本标准规定了汽车车轮安装面平面度要求和检验方法。本标准适用于所有汽车车轮（以下简称车轮）。2平面度要求
2.1载货汽车车轮双轮安装面（外侧安装面）平面度要求为小于或等于0.50mm。QC/T243--2004
2.2载货汽车车轮单轮安装面和双轮内安装面（内侧安装面)平面度要求为小于或等于0.40mm。2.3轿车钢制车轮安装面平面度要求为小于或等于0.20mm。2.4轻合金车轮安装面平面度要求为小于或等于0.10mm(中心下凹)。3检验方法
3.1样品
被检验样品应是未经试验、未经使用过、未经涂装的在线半成品车轮。3.2检验设备
3.2.1检验车轮安装平面度使用专用检验平盘（平面度偏差小于或等于0.02mm）和塞尺。对不同尺寸的车轮，选用相应尺寸的专用检验平盘。3.2.2检验车轮安装面平面度推荐使用三坐标测量机。对不同尺寸的车轮可选用相应规格的机器。按无基准计算平面度偏差值。3.3检验要求
3.3.1使用专用检验平盘和塞尺测量，测点应不少于6个。测量3次，取平均值作为误差值。3.3.2使用三坐标测量机测量，测头取点数要视被测车轮尺寸大小而定，应不少于6个，内外各3个，测量3次，取平均值作为误差值。4合格判定
使用以上两种方法测量，偏差小于或等于第2章要求值为合格。11
QC/T243—2004
螺栓孔数

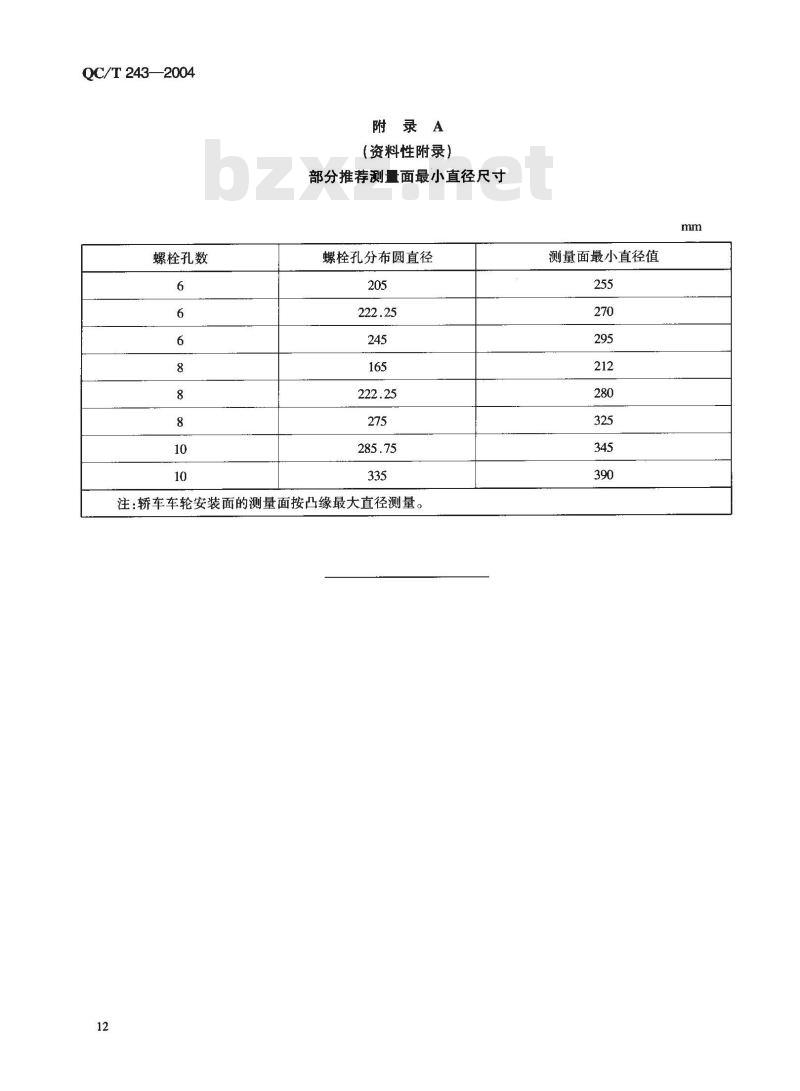

附录A
(资料性附录）
部分推荐测量面最小直径尺寸
螺栓孔分布圆直径
注：轿车车轮安装面的测量面按凸缘最大直径测量。12
测量面最小直径值
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
