QC/T 373-1999一端固定式双管夹片

QC T 373-1999
一端固定式双管夹片 QC T
373-1999 Fixed
Doub leTube
Clamp with One
版本声明：此文本仅供个人学习、研究之用！2

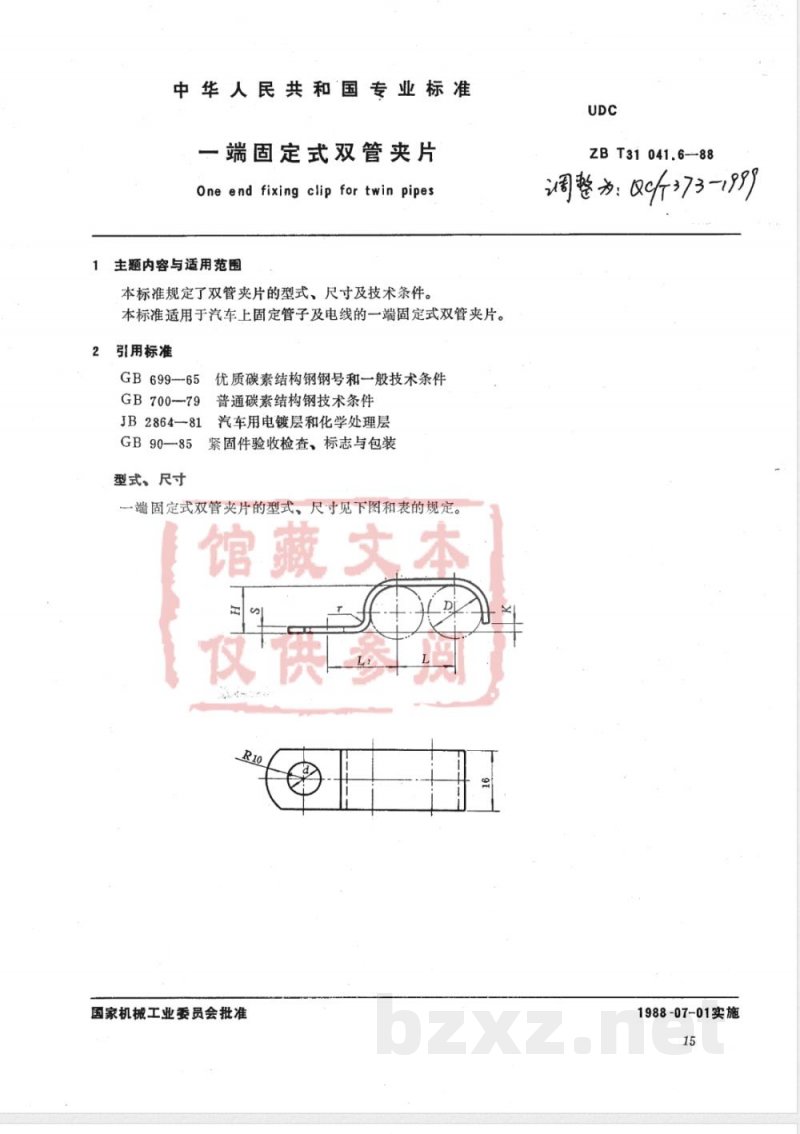

中华人民共和国专业标准
一端固定式双管夹片
One end fixing clip for twin pipes主题内容与适用范围
本标准规定了双管夹片的型式、尺寸及技术条件。本标准适用于汽车上固定管子及电线的一端固定式双管夹片。引用标准
GB699-65优质碳素结构钢钢号和般技术条件GB70079普通碳素结构钢技术条件JB2864一81汽车用电镀层和化学处理层GB90—85紧固件验收检查、标志与包装型式、尺寸
一端固定式双管夹片的型式，尺寸见下图和表的规定。馆藏文本
仅供参阅
国家机械工业委员会批准
ZB T31 041.688
调整为：仅听373-199)
1988-07-01实施
ZBT31041.6—88
馆藏文本

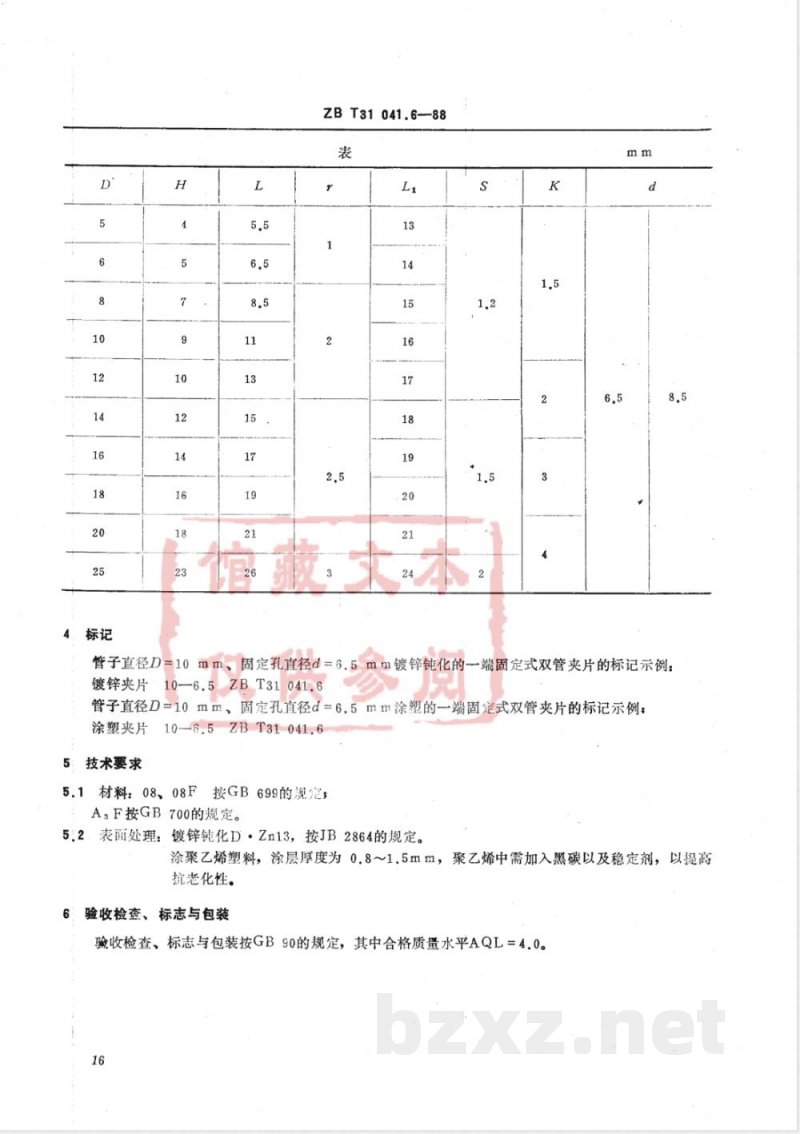

管子直径D=10mm、固定孔直径d=6.5 ㎡m镀锌钝化的一端固定式双管夹片的标记示例：10—6.5ZBT31 041.6
镀锌夹片
管子直径D=10 mm、固定孔直径d=6.5 mm涂塑的一端固定式双管夹片的标记示例：涂塑夹片10-6.5ZBT31041.6
5技术要求
5.1材料：08、08F按GB699的规定AF按GB700的规定。
5,2表面处理：镀锌钝化D·Zn13，按JB2864的规定。涂聚乙烯塑料，涂层厚度为0.8～1.5mm，聚乙烯中需加入黑碳以及稳定剂，以提高抗老化性。
6验收检查、标志与包装
验收检查、标志与包装按GB90的规定，其中合格质量水平AQL=4.0。16

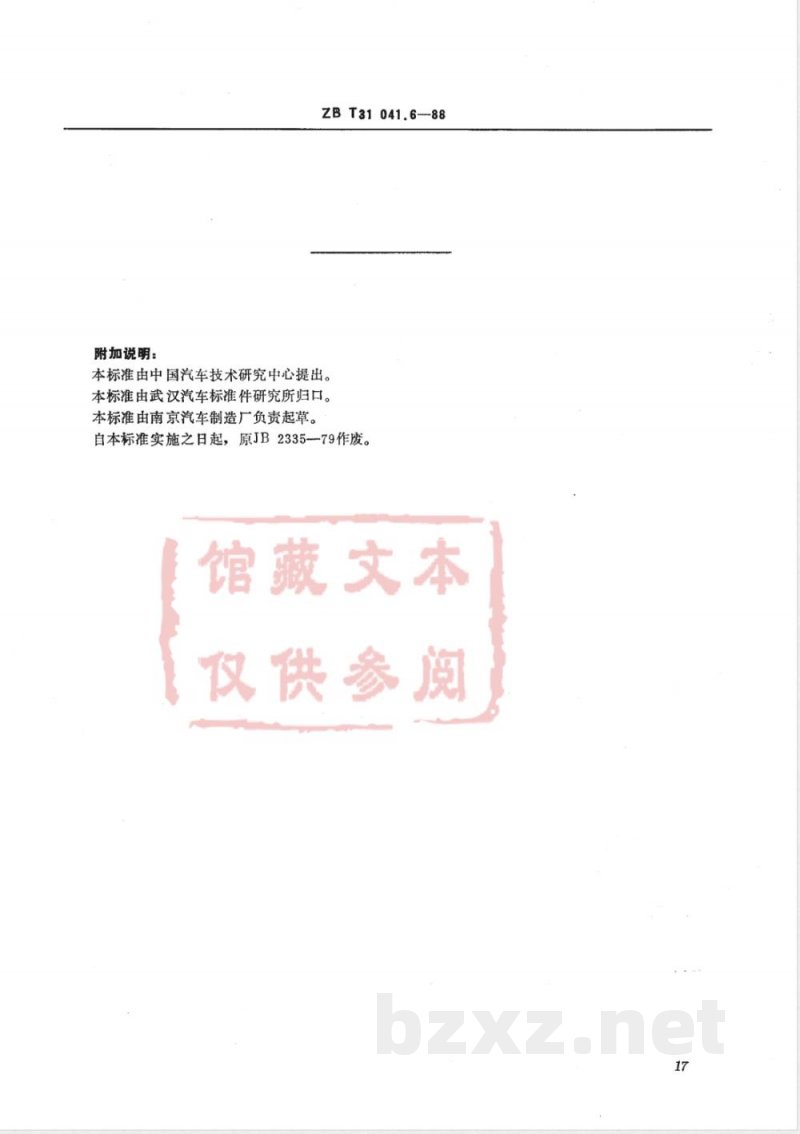

附加说明：
ZBT31-041.6—88
本标准由中国汽车技术研究中心提出。本标准由武汉汽车标准件研究所归口。本标准由南京汽车制造厂负责起草。自本标准实施之日起，原JB2335--79作废。馆藏文本
仅供参阅
