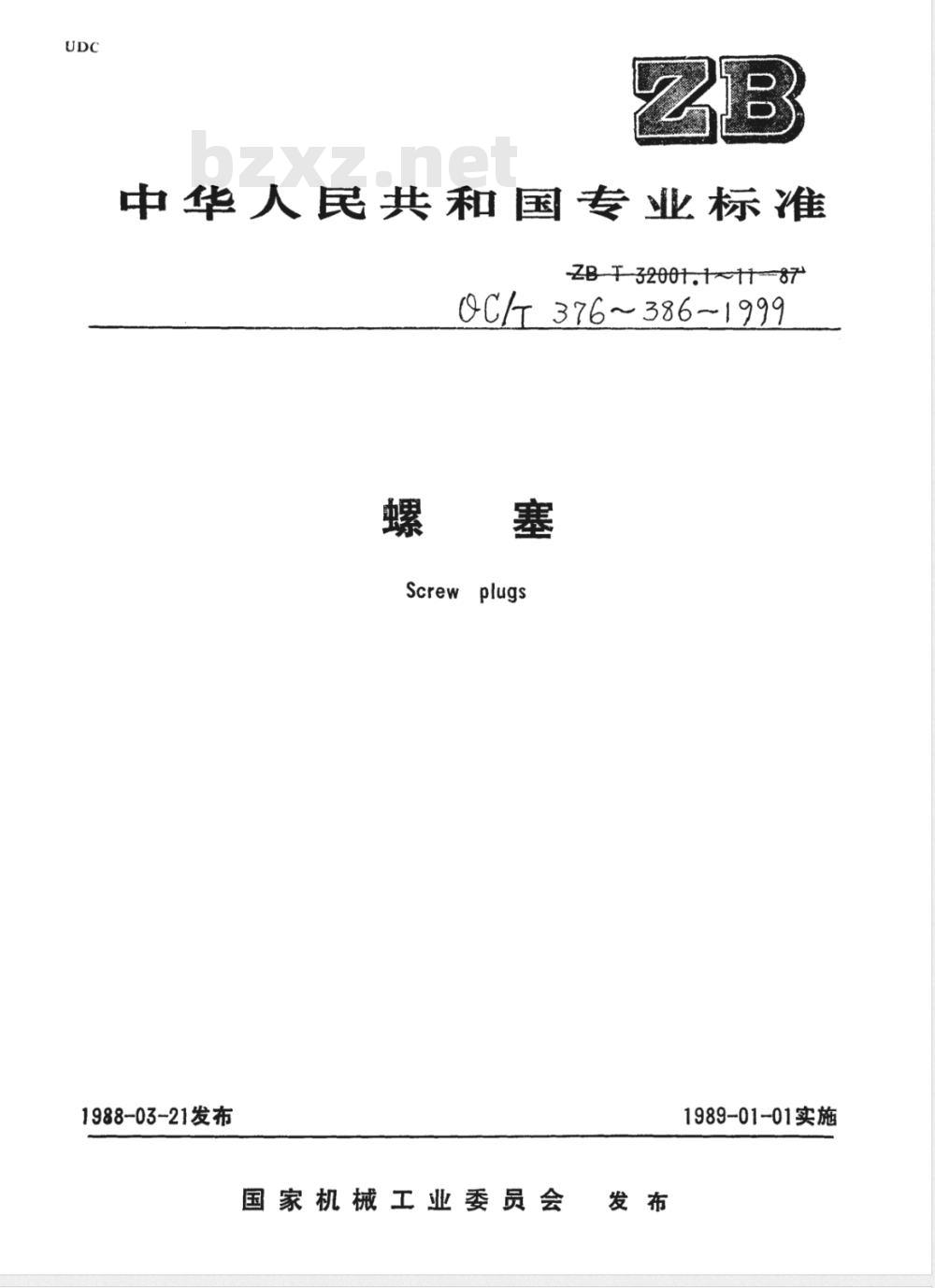

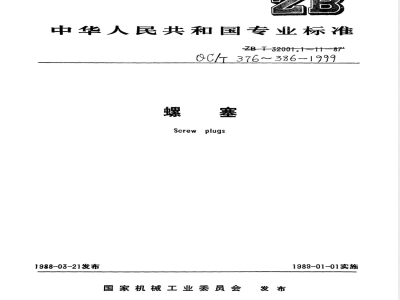

QC/T 381-1999六角头锥形螺塞

中华人民共和国专业标准
-ZB-T -32001.1~11--87
9C/ 376～386~1999
Screw plugs
1988-03-21发布
国家机械工业委员会
1989-01-01实施
3267.2-87
32001.3--87
3261.4--87
32001.6--87
32001.10--87
32001.11—87

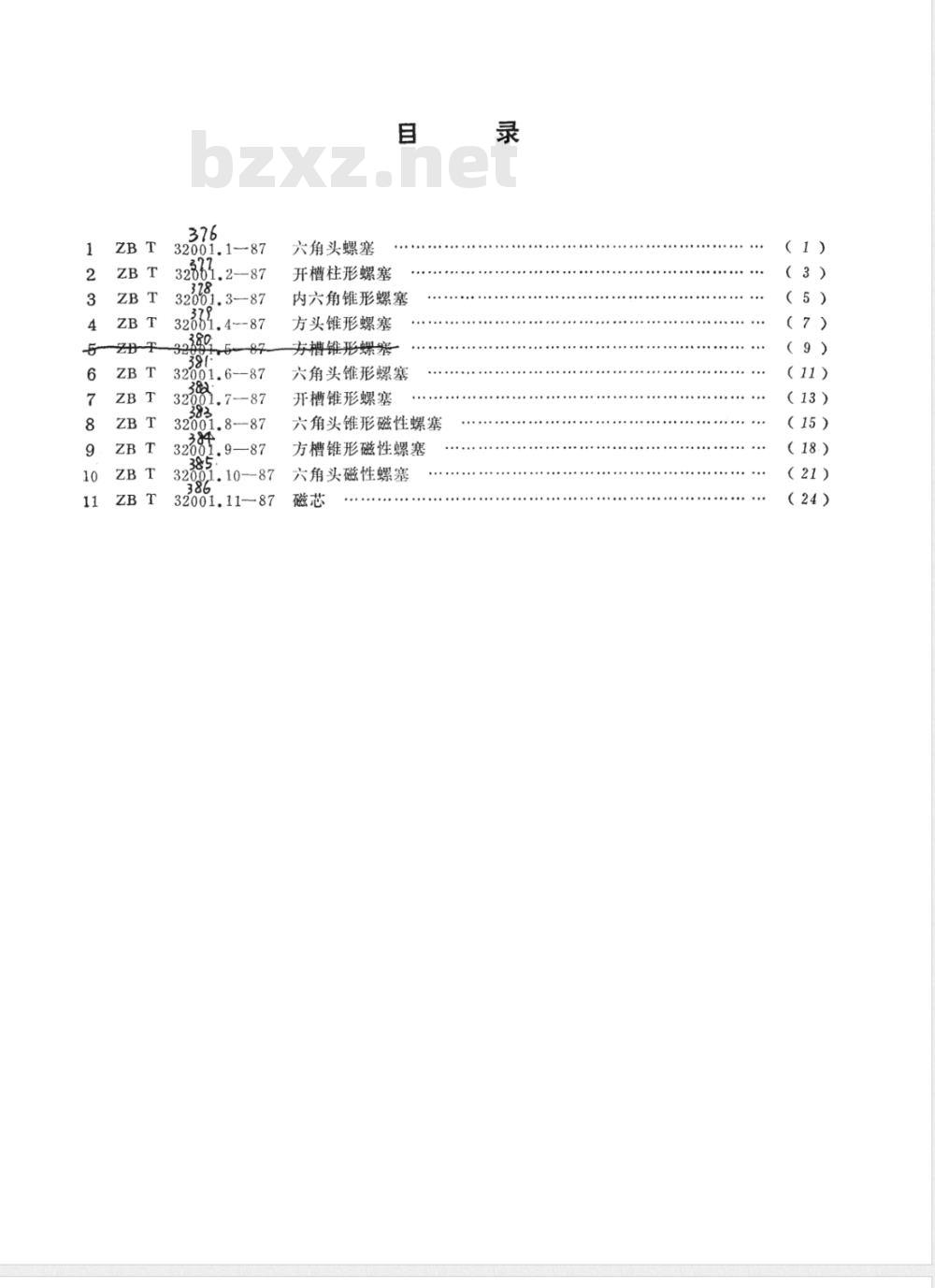

穴角头螺塞
开槽柱形螺塞
内六角锥形螺塞
方头锥形螺塞
方槽锥形螺塞
六角头锥形螺塞
开槽锥形螺塞
六角头锥形磁性螺塞
方槽锥形磁性螺塞
六角头磁性螺塞
（1）
（3）
（5）
（9）
（13）
（15）
（18.）
（21)
（24）
中华人民共和国专业标准

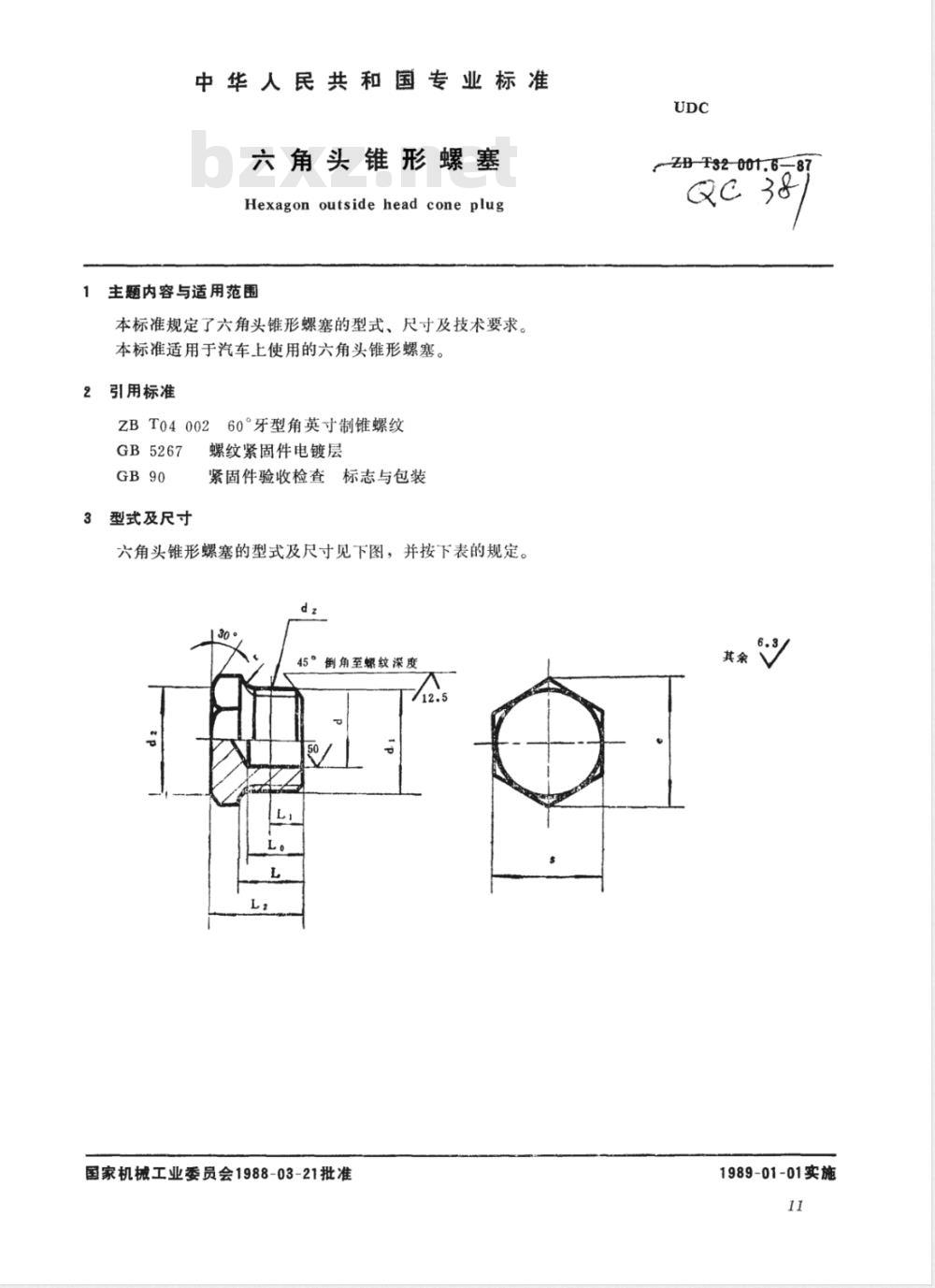

六角头锥形螺塞
Hexagon outside head cone plug主题内容与适用范围
本标准规定了六角头锥形螺塞的型式、尺寸及技术要求。本标准适用于汽车上使用的六角头锥形螺塞。2引用标准
ZBT0400260°牙型角英寸制锥螺纹GB5267
3型式及尺寸
螺纹紧固件电镀层
紧固件验收检查标志与包装
六角头锥形螺塞的型式及尺寸见下图，并按下表的规定。dz
45°倒角至螺纹深度
国家机械工业委员会1988-03-21批准UDC
ZB-T32-001.6
1989-01-01实施

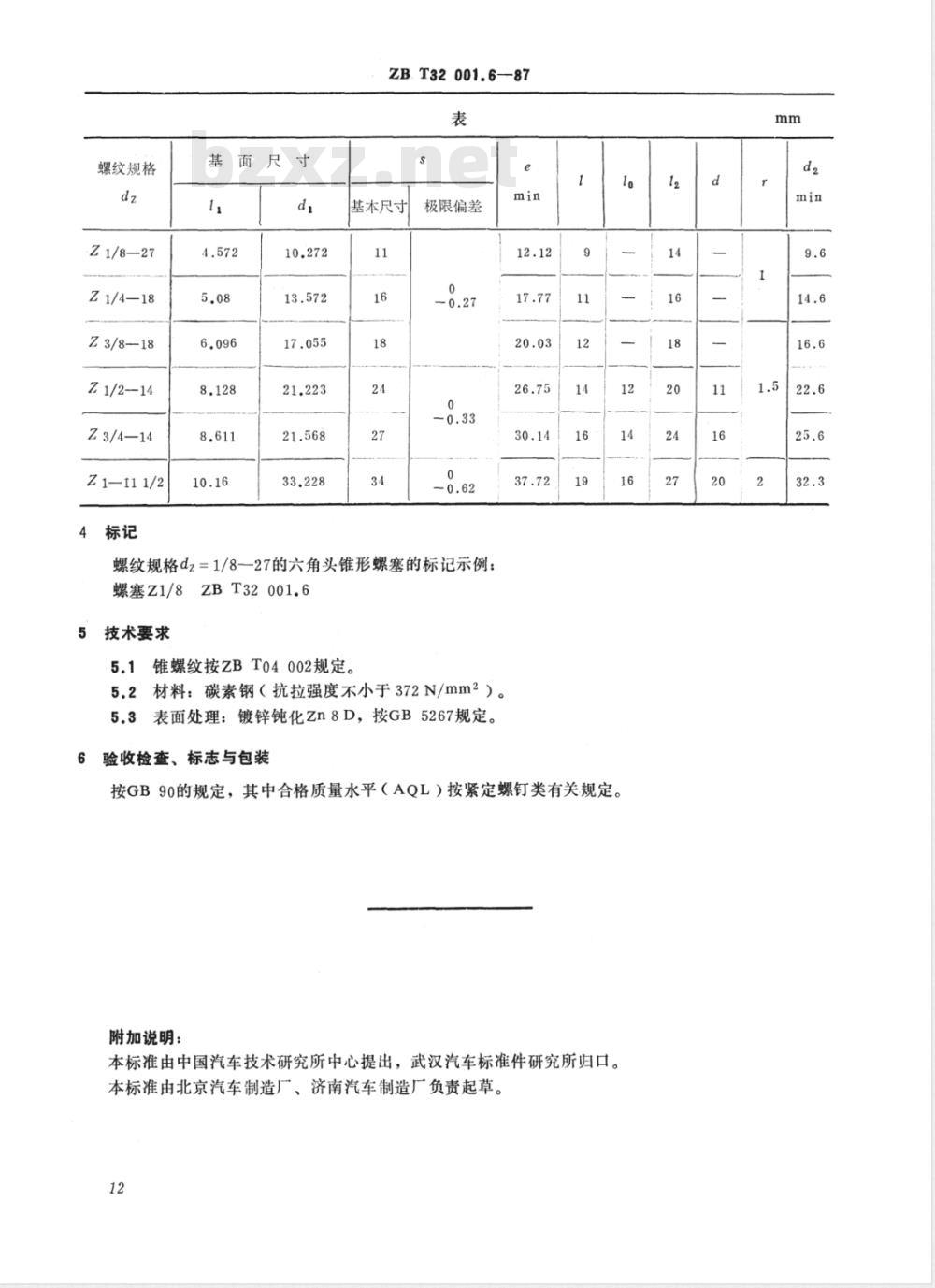

螺纹规格
Z1/8—27
Z1/4—18
Z3/8-18
Z1/2-14
Z3/4—14
Z1—111/2
ZB.T32001.6—87
基本尺寸
极限偏差
螺纹规格dz=1/8--27的六角头锥形螺塞的标记示例：螺塞Z1/8ZBT32001.6
5技术要求
5.1锥螺纹按ZBT04002规定。
5.2材料：碳素钢（抗拉强度不小于372N/mm2）。5.3表面处理：镀锌钝化Zn8D，按GB5267规定。6验收检查、标志与包装
按GB90的规定，其中合格质量水平（AQL）按紧定螺钉类有关规定。附加说明：
本标准由中国汽车技术研究所中心提出，武汉汽车标准件研究所归口。本标准由北京汽车制造厂、济南汽车制造厂负责起草。12

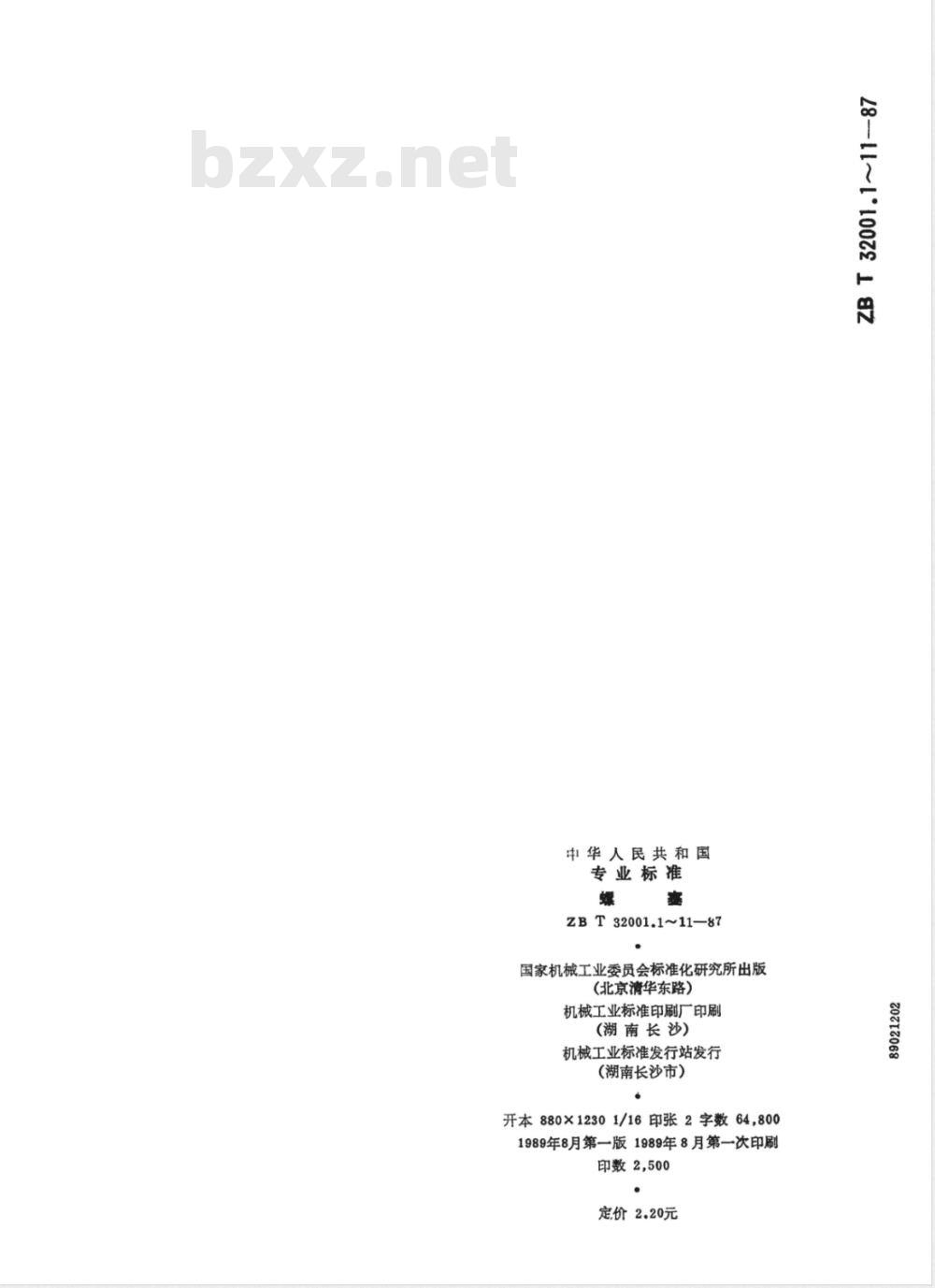

中华人民共和国
专业标准
ZBT32001.1~11-87
国家机械工业委员会标准化研究所出版(北京清华东路）
机械工业标准印刷厂印刷
(湖南长沙)
机械工业标准发行站发行
(湖南长沙市)
开本880×12301/16印张2字数64，8001989年8月第一版1989年8月第一次印刷印数2,500
定价2.20元
