本标准规定了圆柱式插接件的尺寸和特殊要求、本标准适用于车用电线束中用于单线和多线插接器及车辆上用于维修的分离插接器。 QC/T 417.5-2001 车用电线束插接器 第5部分 用于单线和多线插接器的圆柱式插接件的尺寸和特殊要求 QC/T417.5-2001 标准下载解压密码：www.bzxz.net

中华人民共和国汽车行业标准
QC/T 417.1～417.5—2001
车用电线束插接器
2001-08-21发布
2001-12-01实施
中国机械工业联合会发布
QC/T417.1~417.5-2001

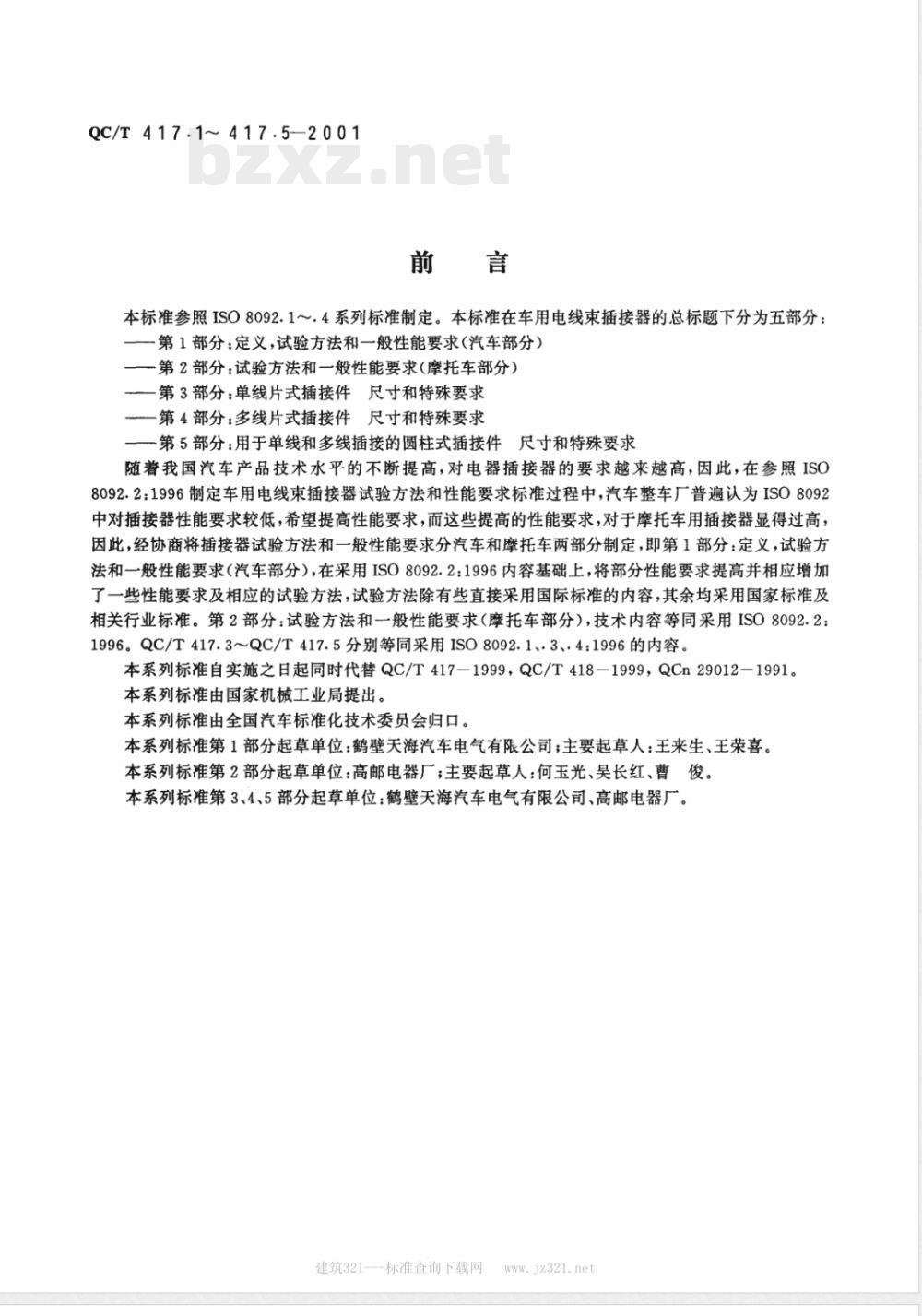

本标准参照ISO8092.1～.4系列标准制定。本标准在车用电线束插接器的总标题下分为五部分：——第1部分：定义，试验方法和一般性能要求（汽车部分）第2部分：试验方法和一般性能要求（摩托车部分）一第3部分：单线片式插接件尺寸和特殊要求第4部分：多线片式插接件尺寸和特殊要求一第5部分：用于单线和多线插接的圆柱式插接件尺寸和特殊要求随着我国汽车产品技术水平的不断提高，对电器插接器的要求越来越高，因此，在参照ISO8092.2：1996制定车用电线束插接器试验方法和性能要求标准过程中，汽车整车厂普遍认为IS08092中对插接器性能要求较低，希望提高性能要求，而这些提高的性能要求，对于摩托车用插接器显得过高：因此，经协商将插接器试验方法和一般性能要求分汽车和摩托车两部分制定，即第1部分：定义，试验方法和一般性能要求（汽车部分），在采用ISO8092.2：1996内容基础上，将部分性能要求提高并相应增加了一些性能要求及相应的试验方法，试验方法除有些直接采用国际标准的内容，其余均采用国家标准及相关行业标准。第2部分：试验方法和-一般性能要求（摩托车部分），技术内容等同采用ISO8092.2：1996。QC/T417.3～QC/T417.5分别等同采用ISO8092.1、.3、.4：1996的内容，本系列标准自实施之日起同时代替QC/T417-1999，QC/T418一1999，QCn29012一1991。本系列标准由国家机械工业局提出。本系列标准由全国汽车标准化技术委员会归口。本系列标准第1部分起草单位：鹤壁天海汽车电气有限公司；主要起草人：王来生、王荣喜。本系列标准第2部分起草单位：高邮电器厂；主要起草人：何玉光、吴长红、曹俊。本系列标准第3、4、5部分起草单位：鹤壁天海汽车电气有限公司、高邮电器厂。建筑321---标准查询下载网

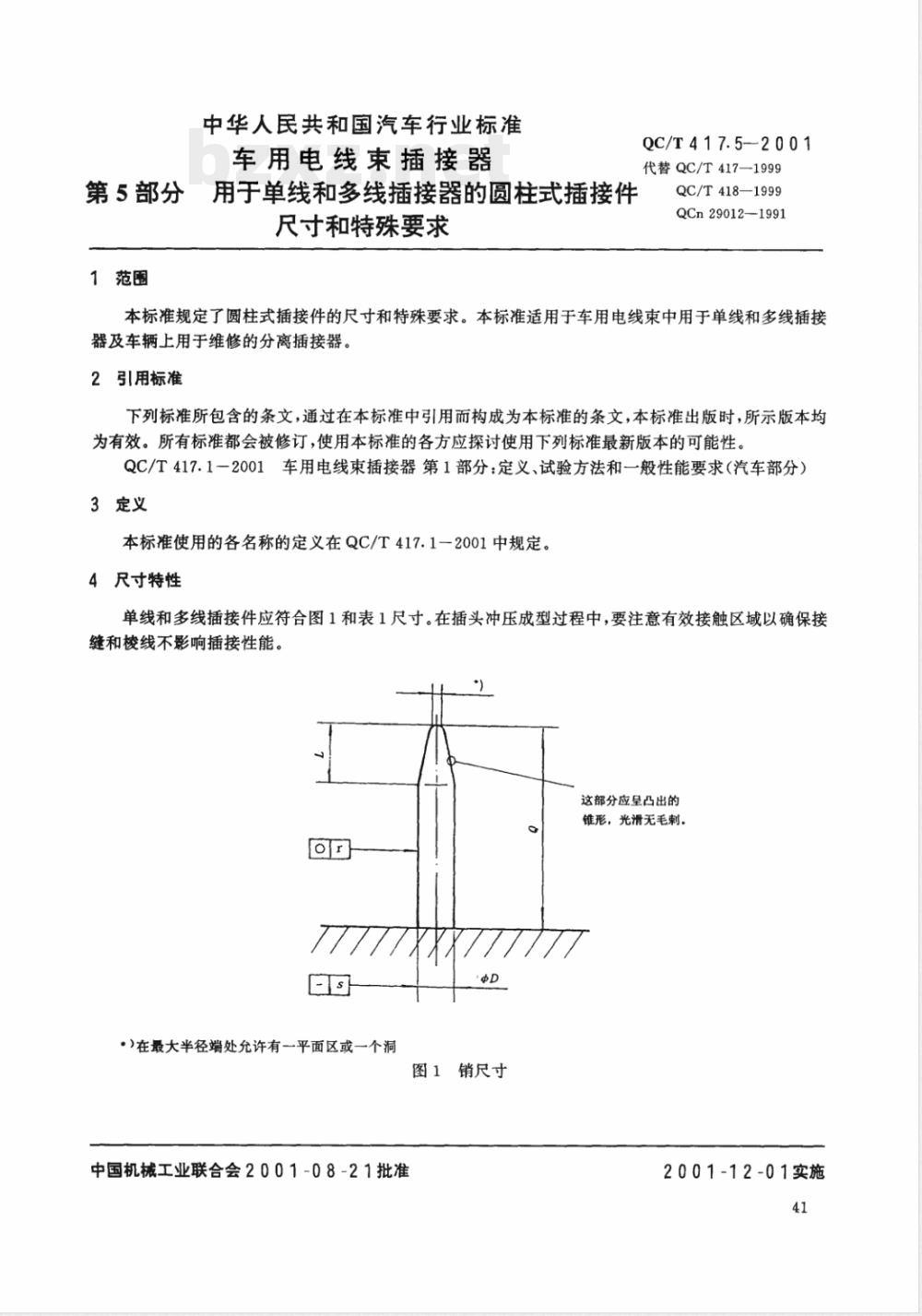

第5部分
1范围
中华人民共和国汽车行业标准
车用电线束插接器
用于单线和多线插接器的圆柱式插接件尺寸和特殊要求
QC/T417.5—2001
代替QC/T417—1999
QC/T418—1999
QCn29012—1991
本标准规定了圆柱式插接件的尺寸和特殊要求。本标准适用于车用电线束中用于单线和多线插接器及车辆上用于维修的分离插接器。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。QC/T417.1一2001车用电线束插接器第1部分：定义、试验方法和一般性能要求（汽车部分）3定义
本标准使用的各名称的定义在QC/T417.1一2001中规定。4尺寸特性
单线和多线插接件应符合图1和表1尺寸。在插头冲压成型过程中，要注意有效接触区域以确保接缝和棱线不影响插接性能。
这部分应呈凸出的
77777XXX77777
，）在最大半径端处允许有一平面区或一个洞图1销尺寸
中国机械工业联合会2001-08-21批准锥形，光滑无毛刺。
2001-12-01实施
5特殊性能要求
QC/T417.5—2001
单线和多线插接件除符合QC/T417.1一2001的一般性能要求外，还应符合下列特殊要求。5.1接触电阻
按QC/T417.1—2001中
电阻试验，其值应符合
4.8进行接触自
表1销尺寸
销大小
6标注bzxz.net
下列标注符合本标准：
实例：
名藍称
本标准代码
圆柱形插接件尺寸
销尺寸
保留尺寸
1）由供需双方选择
表2最大允许接触电阻
接触电阻
初次允许
建筑321---标准查询下载网
平直度公差
圆度公差
初次测量值的%
www. jz321.net

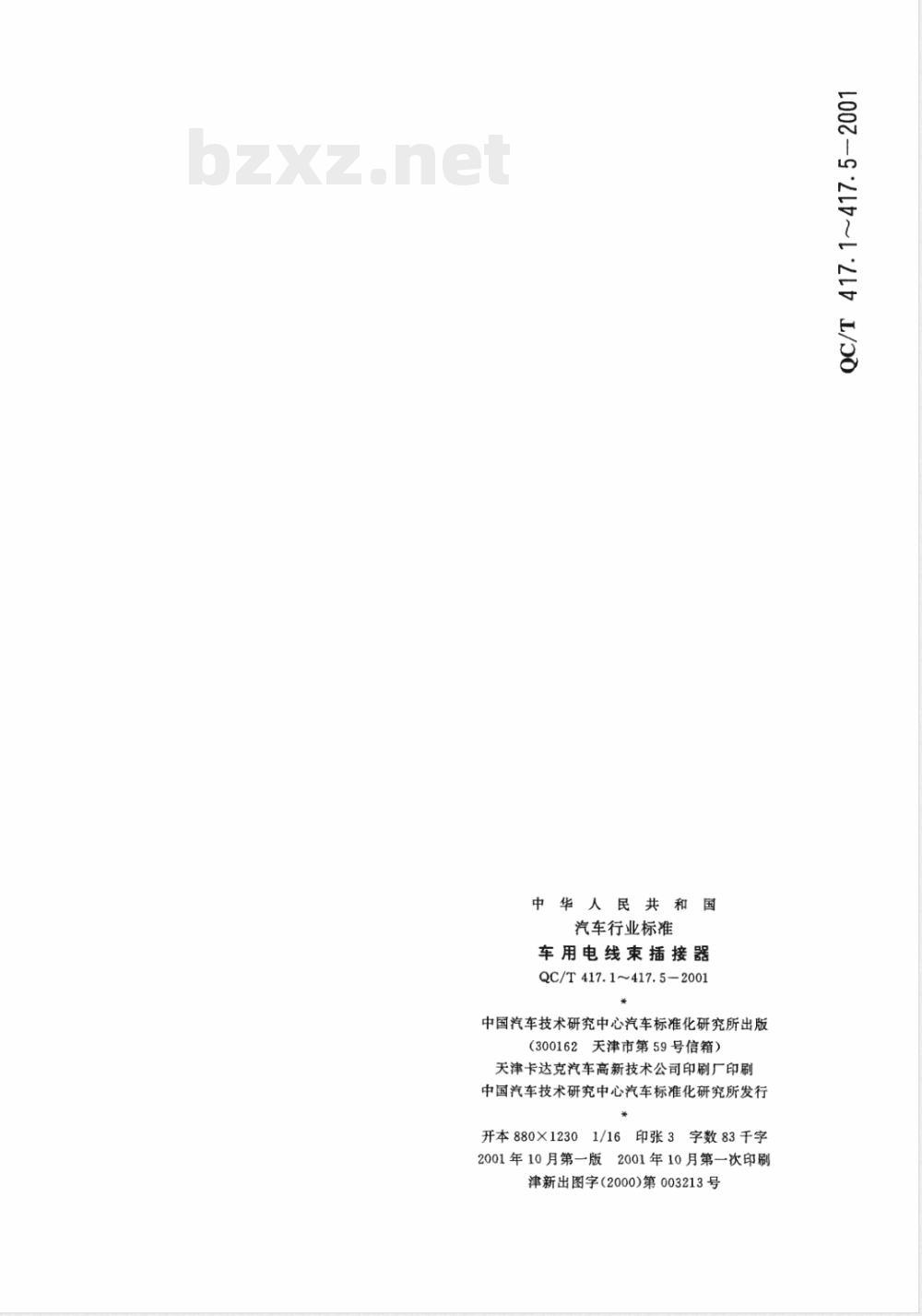

中华人民共和国
汽车行业标准
车用电线束插接器
QC/T417.1~417.5-2001
中国汽车技术研究中心汽车标准化研究所出版（300162天津市第59号信箱）
天津卡达克汽车高新技术公司印刷厂印刷中国汽车技术研究中心汽车标准化研究所发行*
开本880×1230
印张3
字数83于字
2001年10月第一版
反2001年10月第一次印刷
津新出图字（2000)第003213号
