QJ 2889.13-199737°导管连接件 外套螺母型式与尺寸

中国航天工业总公司航天工业行业标准QJ 2889. 1～ 2889. 17-97,QJ 2890-9737°导管连接件
1997—03—10 发布
中国航天工业总公司
1997-09-01实施

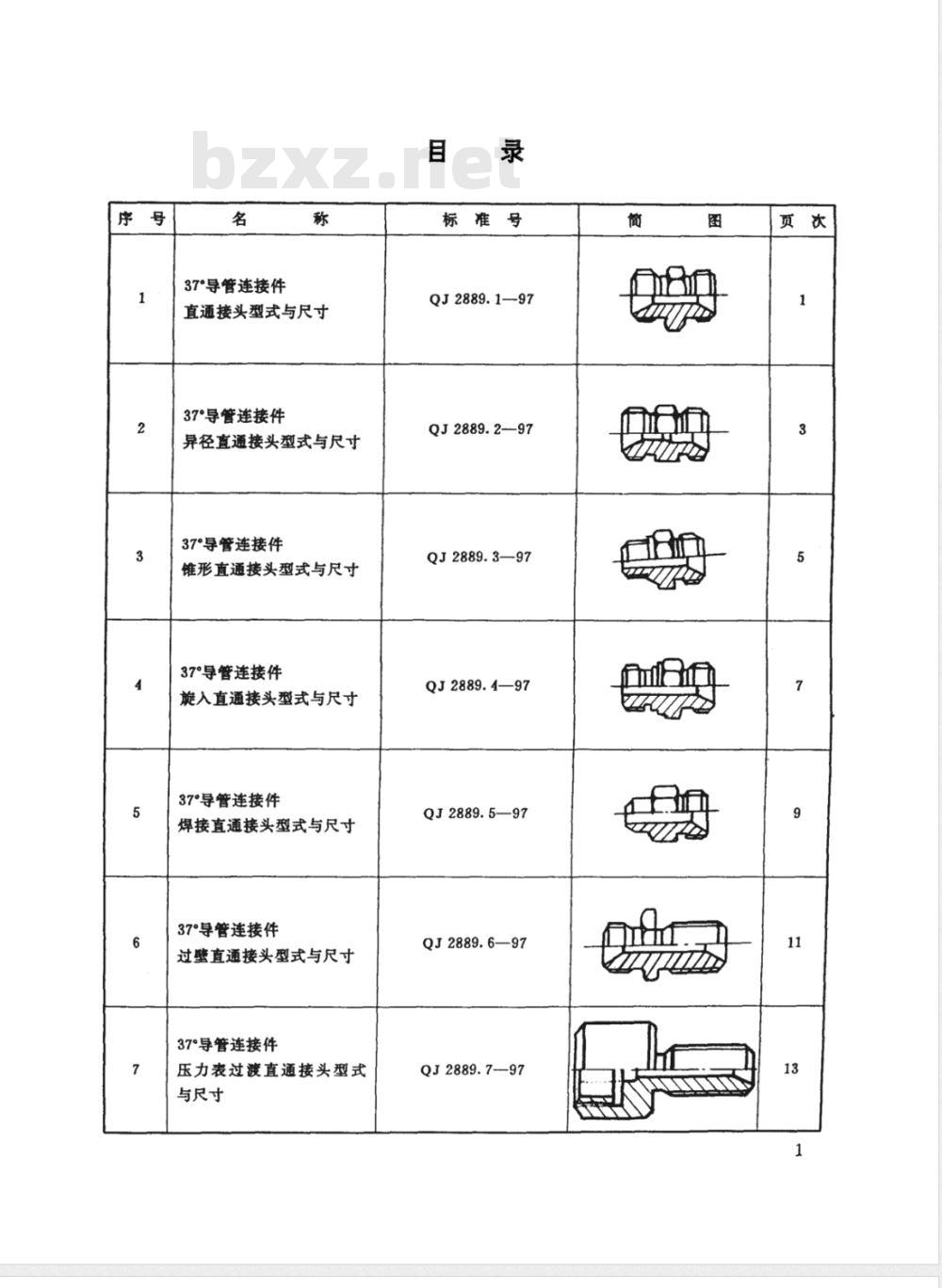

37°导管连接件
直通接头型式与尺寸
37°导管连接件
异径直通接头型式与尺寸
37导管连接件
锥形直通接头型式与尺寸
37°导管连接件
旋入直通接头型式与尺寸
37°导管连接件
焊接直通接头型式与尺寸
37°导管连接件
过壁直通接头型式与尺寸
37°导管连接件
压力表过渡直通接头型式
与尺寸
标准号
QJ2889.1-97
QJ2889.2-97
QJ2889.3—97
QJ2889.4—97
QJ2889.5—97
QJ2889.6—97
QJ2889.7-97

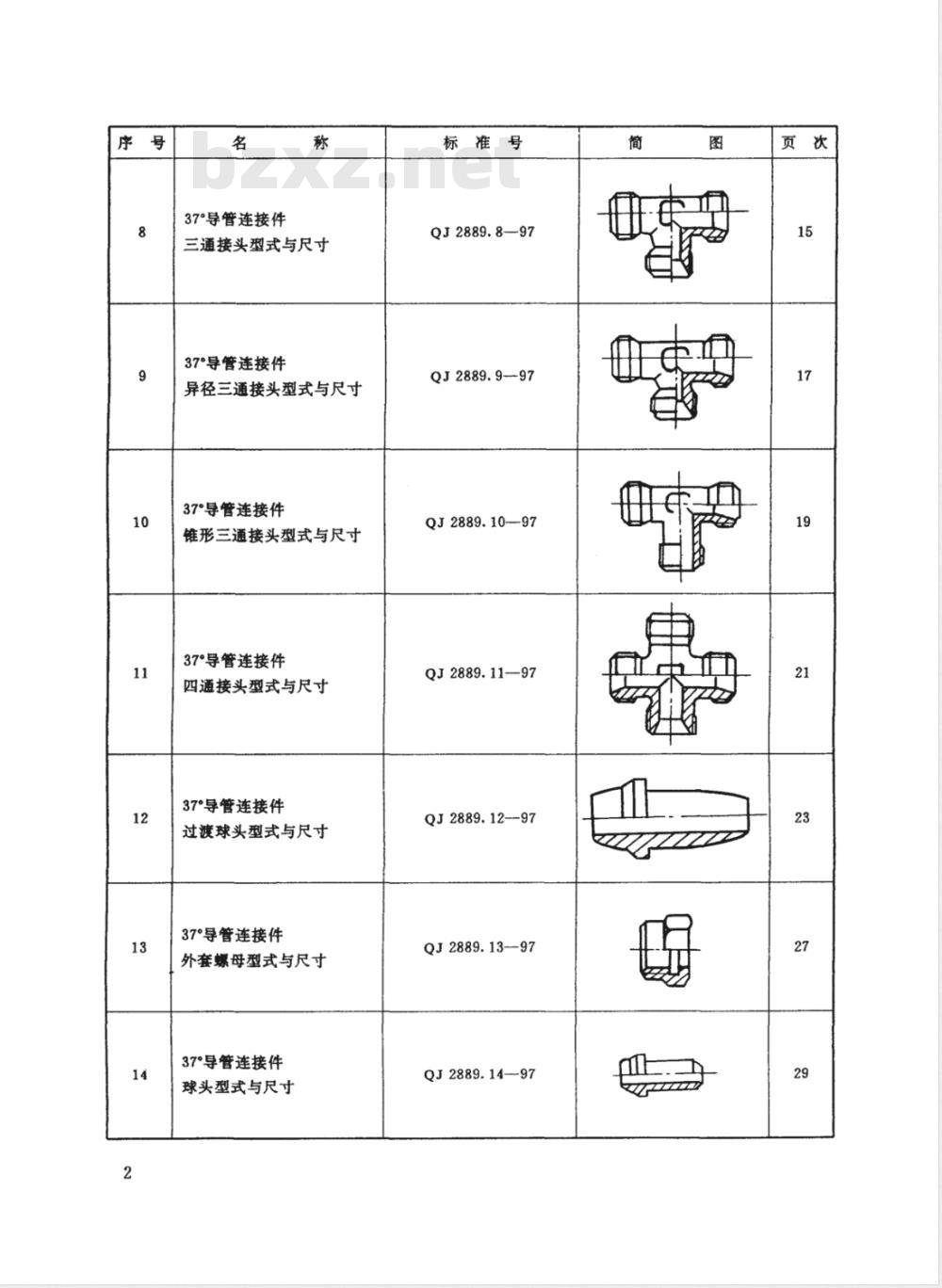

37°导管连接件
三通接头型式与尺寸
37°导管连接件
异径三通接头型式与尺寸
37°导管连接件
锥形三通接头型式与尺寸
37°导管连接件
四通接头型式与尺寸
37°导管连接件
过渡球头型式与尺寸
37°导管连接件
外套螺母型式与尺寸
37导管连接件
球头型式与尺寸
标准号
QJ2889.8—97
QJ2889.9--97
QJ2889.10—97
QJ2889.11-97
QJ2889.1297
QJ2889.1397
QJ2889.1497

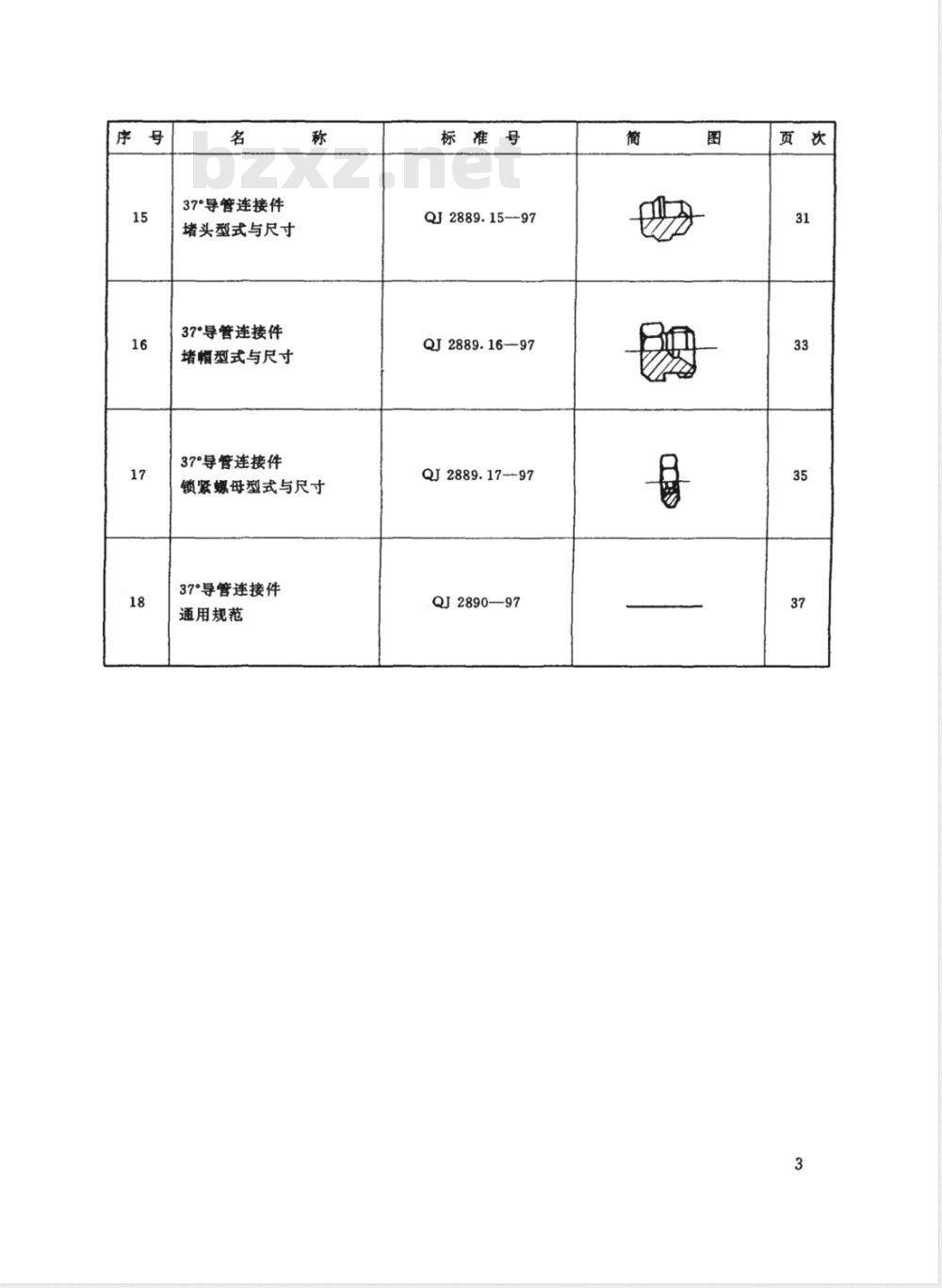

37°导管连接件
堵头型式与尺寸
37°导管连接件
堵幅型式与尺寸
37°导管连接件
锁紧螺母型式与尺寸
37°导管连接件
通用规范
标准号
QJ2889.1597
QJ2889.16—97
QJ2889.17-97
QJ2890—97

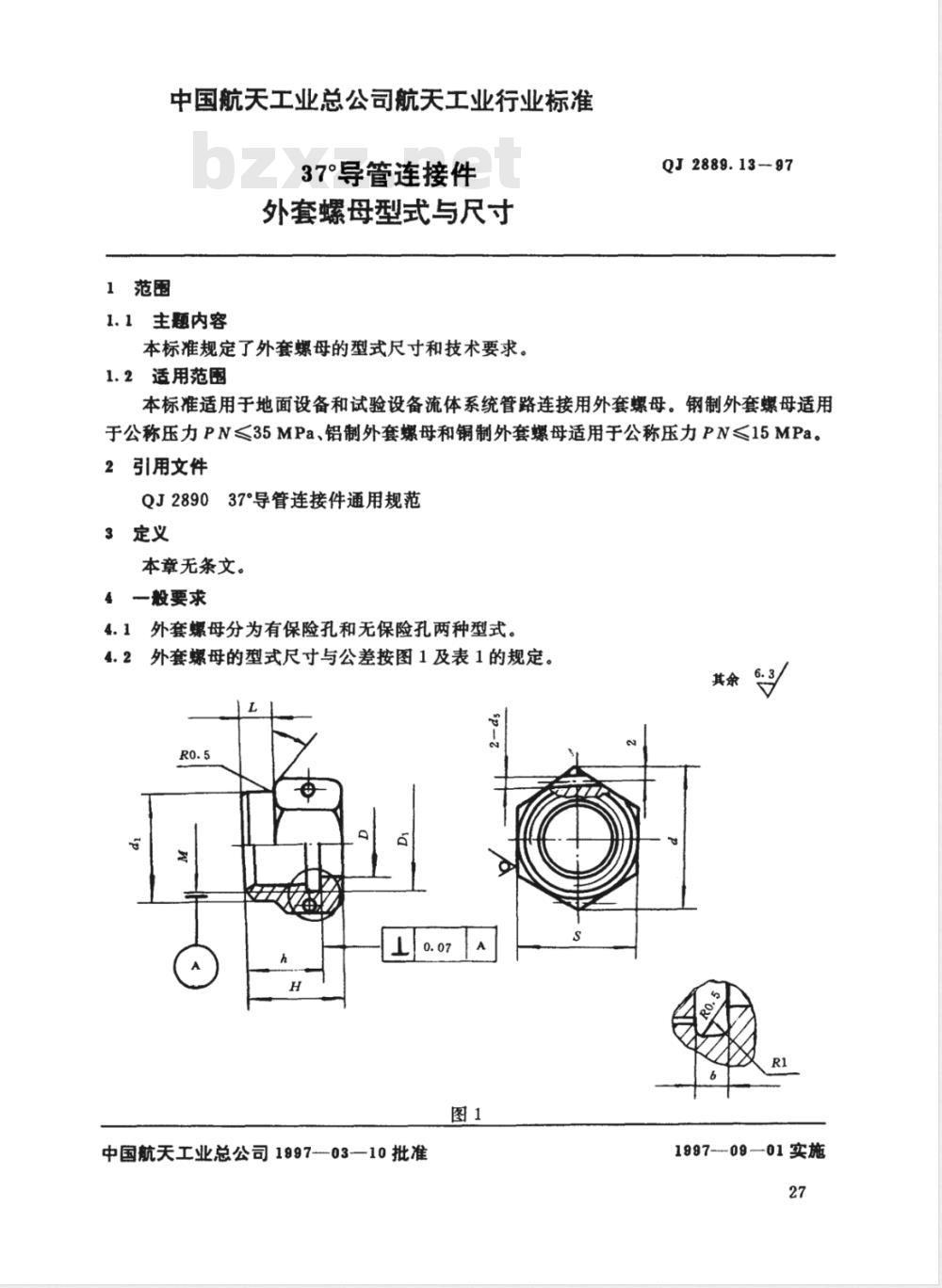

中国航天工业总公司航天工业行业标准37°导管连接件
外套螺母型式与尺寸
1范围
1.1主题内容
本标准规定了外套螺母的型式尺寸和技术要求。1.2适用范围
QJ2889.13-97
本标准适用于地面设备和试验设备流体系统管路连接用外套螺母。钢制外套螺母适用于公称压力PN≤35MPa、铝制外套螺母和铜制外套螺母适用于公称压力PN≤15MPa。2引用文件
QJ289037°导管连接件通用规范定义
本章无条文。
般要求
4.1外套螺母分为有保险孔和无保险孔两种型式。4.2外套螺母的型式尺寸与公差按图1及表1的规定。其余
中国航天工业总公司1997-03—10批准1997-09—01实施
M10×1
M52×2
标记示例：
QJ2889.13-97
DN10、材料选用45号钢、无保险孔的外套螺母标记为：螺母10GQJ2889.13-97
DN10、材料选用45号钢、有保险孔的外套螺母标记为：螺母B10GQJ2889.13--97
5详细要求
技术要求按QJ2890的规定。
外套螺母的材料应按表2的规定。5.2
1Cr18Ni9Ti
（或0Cr19Ni9）
附加说明：
本标准由中国航天工业总公司七〇八所提出。材
LY11--CZ
本标准由中国航天工业总公司七○八所负责起草，五一九厂、二一一厂、六五所参加起草。
本标准主要起草人：王振武、张京豪、申新堂、王匡时、解文盛、丁开录、韩坤玲。28
中国航天工业总公司
航天工业行业标准
37°导管连接件
QJ2889.1~QJ2889.17-97,QJ2890-97中国航天工业总公司第七〇八研究所出版发行七○八所排版印刷
1997年8月出版
定价：12.25元
26-0682 10*26-2I 6882 10~1 6887 10
