QJ 2889.15-199737°导管连接件 堵头型式与尺寸

1范围
中国航天工业总公司航天工业行业标准37°导管连接件
堵头型式与尺寸
1.1主题内容
本标准规定了堵头的型式尺寸和技术要求。1.2适用范围
QJ2889.15-97
本标准适用于地面设备和试验设备流体系统管路连接用堵头。钢制堵头适用于公称压力PN≤35MPa、铝制堵头和铜制堵头适用于公称压力PN≤15MPa。引用文件
QJ289037°导管连接件通用规范3定义
本章无条文。
4一般要求

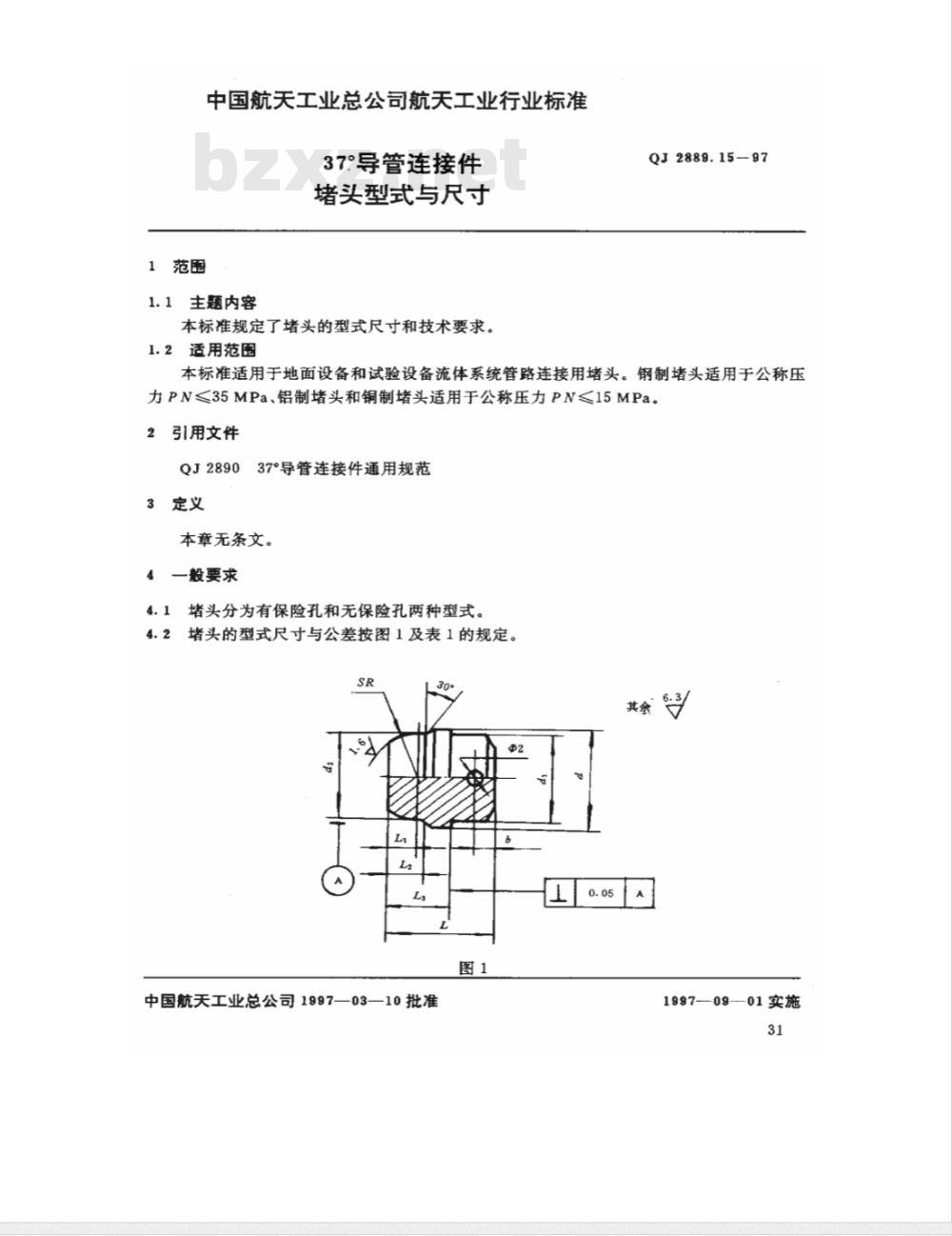

4.1堵头分为有保险孔和无保险孔两种型式。4.2堵头的型式尺寸与公差按图1及表1的规定。SR
中国航天工业总公司1997—03—10批准图1
1997-09—01实施

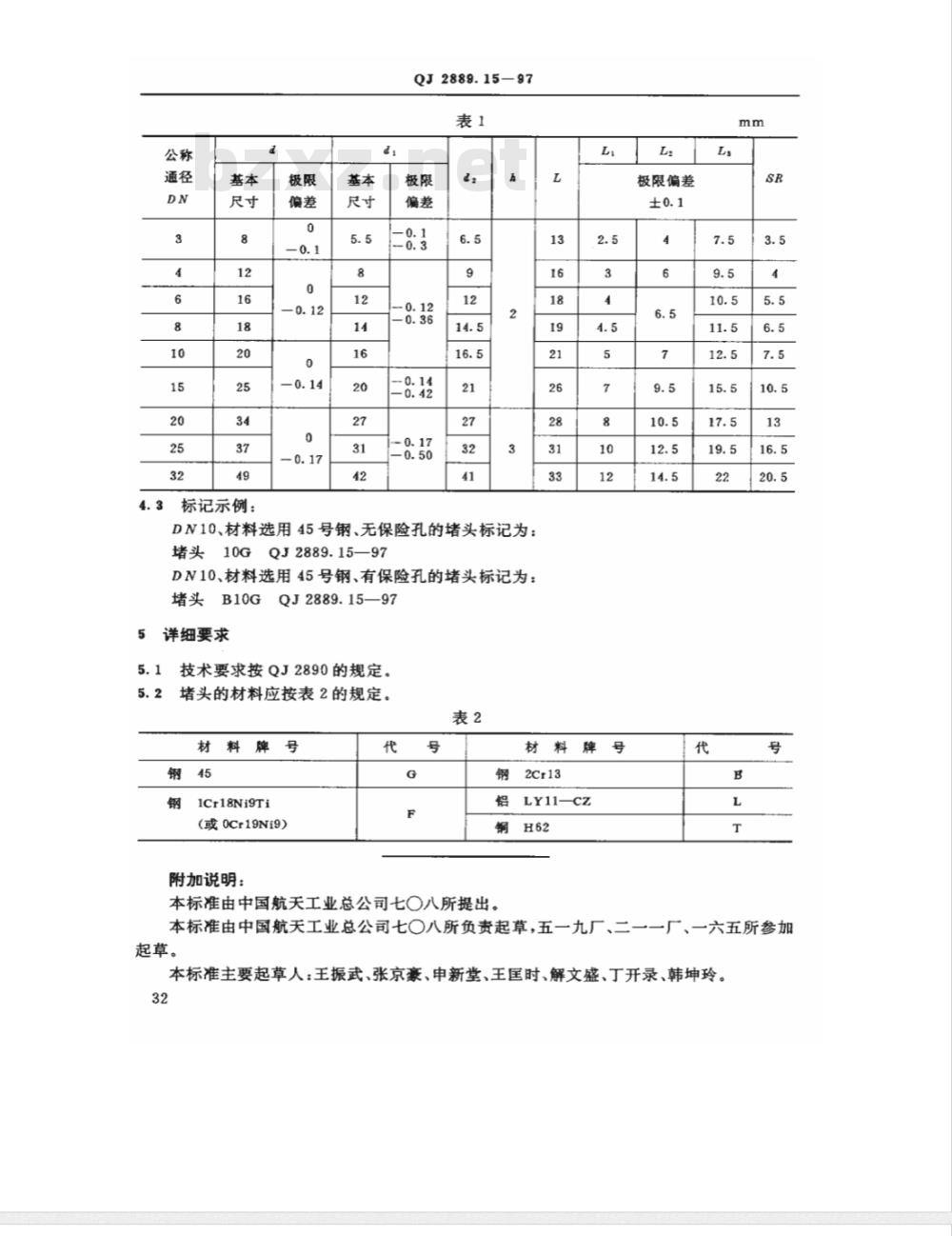

标记示例：
QJ2889.15-97
DN10、材料选用45号钢、无保险孔的堵头标记为：堵头
QJ2889.15—97
DN10、材料选用45号钢、有保险孔的堵头标记为：堵头B10G
详细要求
QJ2889.15—97
技术要求按QJ2890的规定。
堵头的材料应按表2的规定。
材料牌号
1Ct18Ni9Ti
(或0Cr19Ni9）
附加说明：
本标准由中国航天工业总公司七〇八所提出。13
材料牌号
LY11-CZ
极限偏差
本标准由中国航天工业总公司七〇八所负责起草，五一九厂、二一一厂、一六五所参加起草。
本标准主要起草人：王振武、张京豪、申新堂、王匡时、解文盛、丁开录、韩坤玲。32
