JB/T 5744.3-2012
基本信息
标准号： JB/T 5744.3-2012
中文名称：木工锯条焊接机 第3部分：技术条件
标准类别：其他行业标准
英文名称：Band saw welding machines — Part 3：Technical conditions
标准状态：现行
发布日期：2012-05-24
实施日期：2012-11-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：木材技术>>木工设备>>79.120.10木工机械
中标分类号：机械>>通用加工机械与设备>>J65木工机床及机用工具
关联标准
替代情况：替代JB/T 6553-1993
出版信息
出版社：机械工业出版社
标准价格：12.0
出版日期：2012-11-01
相关单位信息
起草单位：杭州临安南洋木工机械有限公司、福建省机械科学研究院、江苏省南通茂溢机床有限公司
归口单位：全国木工机床与刀具标准化技术委员会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了木工锯条焊接机的一般要求、参数和尺寸、性能、安全卫生、附件和工具、制造质量、空运转试验、负荷试验、精度检验和工作试验。
本标准适用于木工带锯条焊接机。
标准图片预览
标准内容

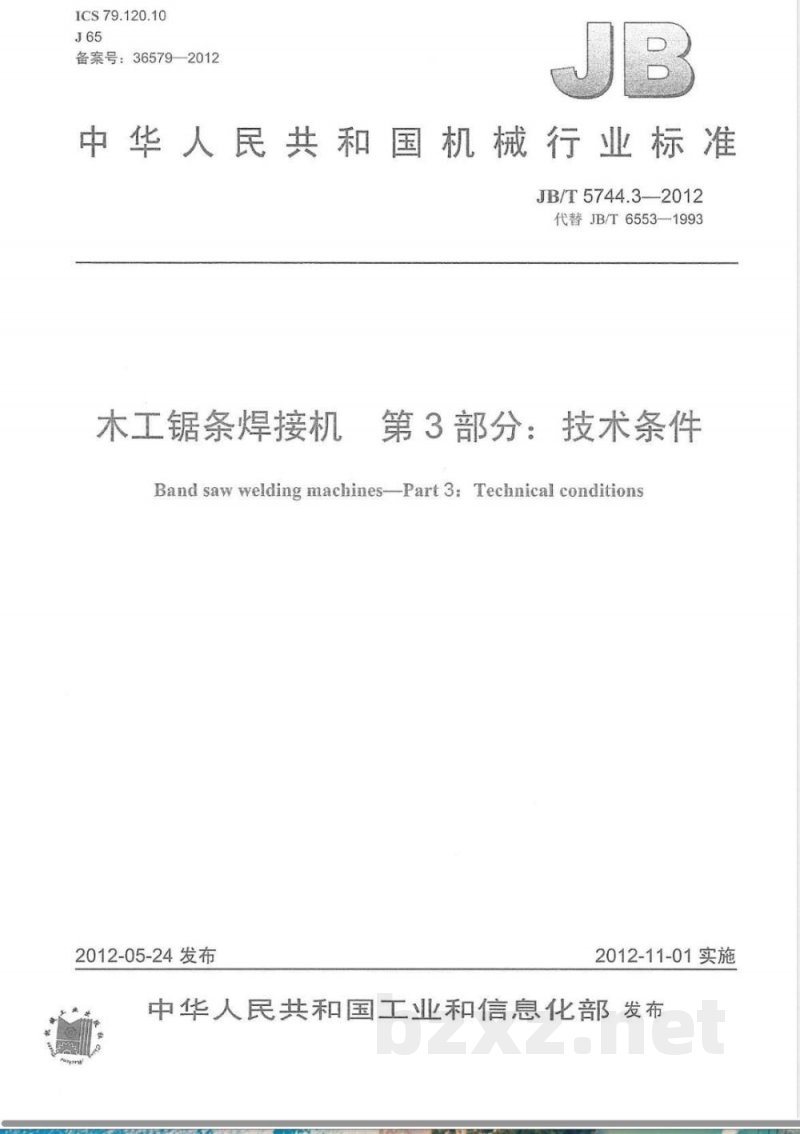

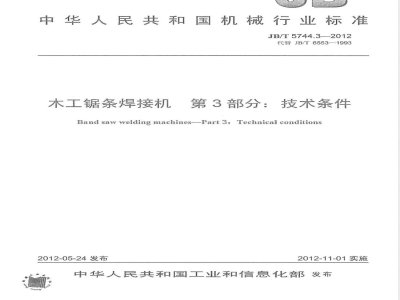

ICS79.120.10
备案号：365792012
中华人民共和国机械行业标准
JB/T5744.3—2012
代替JB/T6553—1993
木工锯条焊接机第3部分：技术条件Band saw welding machines--Part 3: Technical conditions2012-05-24发布
2012-11-01实施

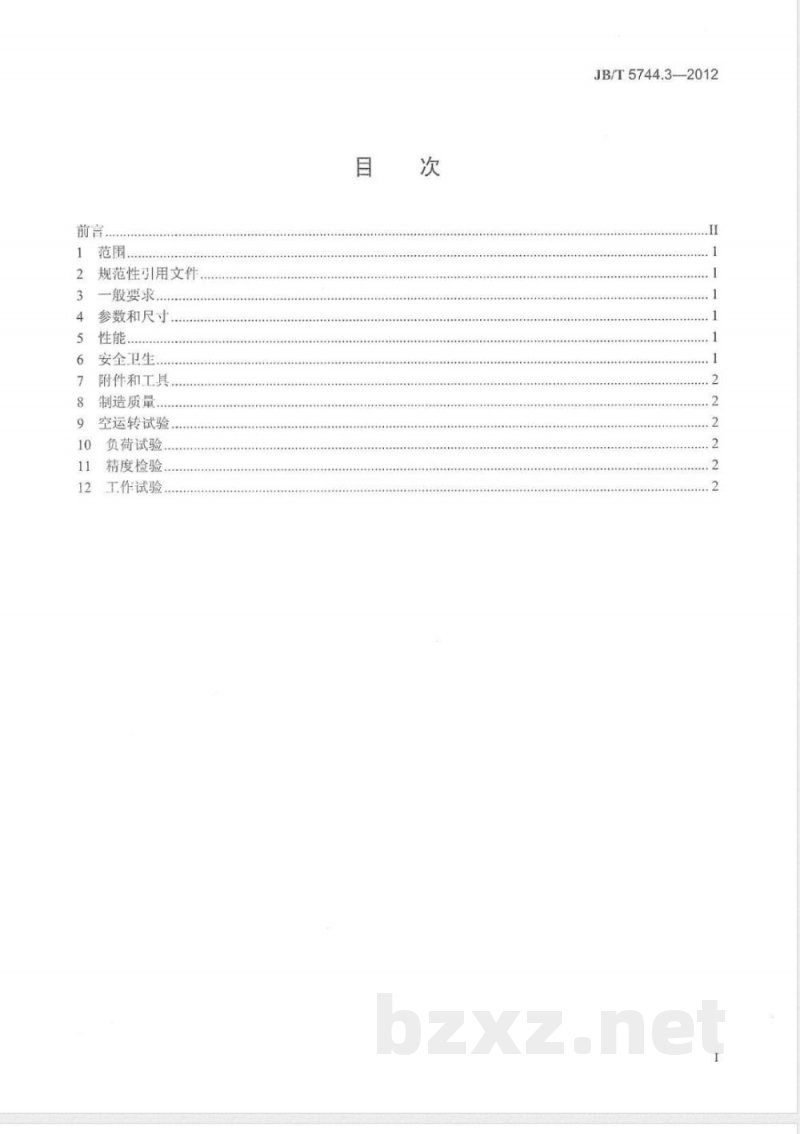

中华人民共和国工业和信息化部发布前言
1范围。
规范性引用文件
一般要求
参数和尺寸
安全卫生，
附件和工具.
制造质量
空运转试验，
负荷试验
精度检验.
工作试验
JB/T5744.3——2012
JB/T5744.3—2012
JB/T5744《木工锯条焊接机》分为三个部分：第1部分：参数：
第2部分：精度；
一第3部分：技术条件。
本部分是JB/T5744的第3部分。
本部分按照GB/T1.1—2009给出的规则起草本部分代替JB/T6553—1993《木工锯条焊接机如下：
增加了前言：
修改了第2章。
本部分由中国机械工业联合会提出。3—1993相比主要技术变化bZxz.net
技术条件》，与JB/T6553-
本部分由金国术工机床与力具标准化技术委员会（SAC/TC84）归。本部分起草单位：杭州临安南洋木工机械有限公司、福建省机械科学研究院、江苏省南通茂溢机床有限公司。
本部分主要起草人：郑文才彭泽欢、周金茂本部分所替代标准的历次版本发布情况为！JB/T6553-1993。
1范围
木工锯条焊接机第3部分：技术条件JB/T5744.3—2012
JB/T5744的本部分规定了木工锯条焊接机的一般要求、参数和尺寸、性能、安全卫生、附件和工具、制造质量、空运转试验、负荷试验、精度检验和工作试验。本部分适用于木工带锯条焊接机（以下简称机床）。注：包括电阻焊接机、闪光焊接机、电加热赔铁焊接机及火烧烙铁焊接机等。2规范性引用文件
下列文件对本文伴的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，
其最新版本（包括所有的修改单）适用丁本文件。GB12557
木工机床一安全通则
GB/T14384-
GB/T25373
GB/T25374
GB/T25376
JB/T3997-
JB/T5744.1
木工机床通用技术条件
金属切弱杆装配通用技术条件
金属切前机床
金属功静机床
清结度的测量办法
机械加工件通角技术条件
金属切机床灰铸铁件技术条件
JB/T5744.2-
3一般要求
机床的设计
木工锯条焊接机
木工锯条焊接租
第人部分！
第2部分：精店
制造和验收除应符合本部分的规定外，还应符合GB/T14384的规定。在按本部分验收机床时，同时必须对GB/T14384、GB/T25373、GB/T25376中未经本部分具体化的其余检验项目进行检验。
4参数和尺寸
4.1机床参数、尺寸推荐按JB/T57441的规定。4.2设计机床安全的结构尺寸必须符合GB12557的规定。5性能
5.1机床的精度应符合JB/T5744.2的规定。5.2机床主运动速度和进给速度的偏差值不得超过设计规定值和标牌指示值的土10%。5.3机床主运动系统空运转功率（不包括电动机空载功率）不得超过主电动机额定功率的35%。6安全卫生
6.1机床的结构安全必须符合GB12557的要求。6.2机床变压器次级空载电压不应大于36V。6.3变压器和滑动导轨的表面必须加以防护。JB/T5744.3-2012

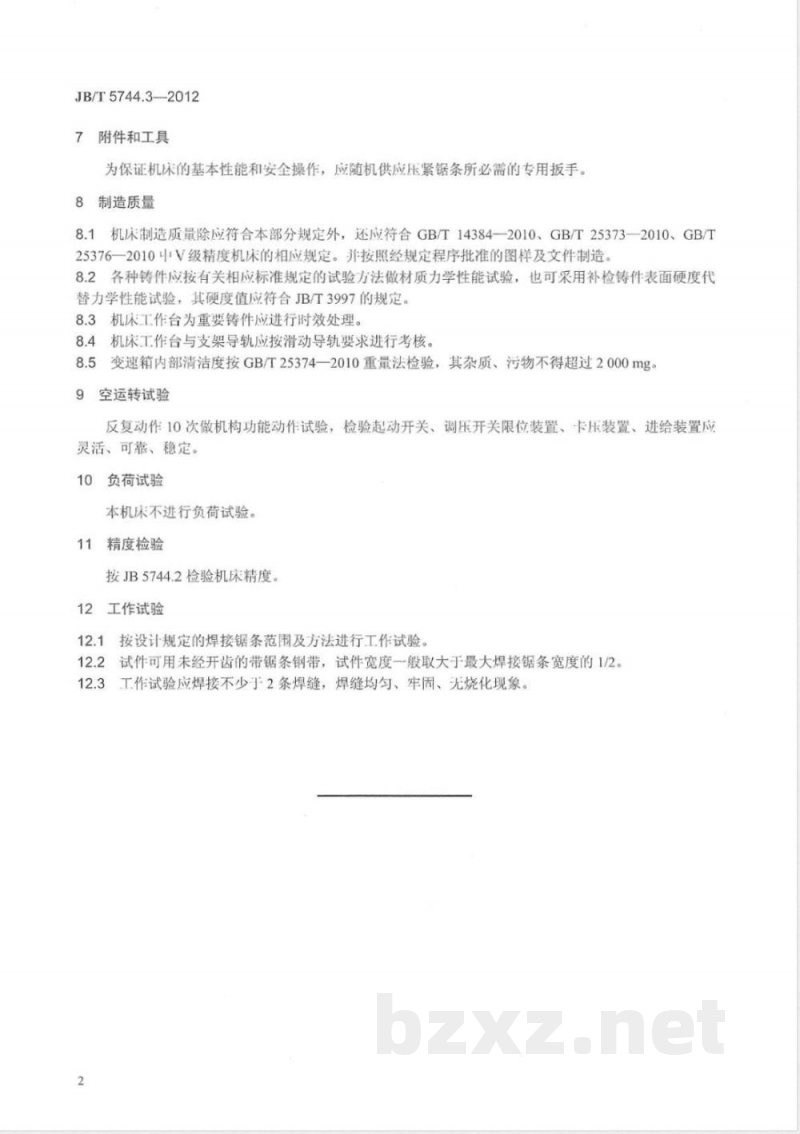

附件和工具
为保证机床的基本性能和安全操作，应随机供应压紧锯条所必需的专用扳手。8制造质量
8.1机床制造质量除应符合本部分规定外，还应符合GB/T14384—2010、GB/T25373—2010、GB/T25376一2010中V级精度机床的相应规定。并按照经规定程序批准的图样及文件制造8.2各种铸件应按有关相应标准规定的试验方法做材质力学性能试验，也可采用补检铸件表面硬度代替力学性能试验，其硬度值应符合JB/T3997的规定。8.3机床工作台为重要铸件应进行时效处理。8.4机床工作台与支架导轨应按滑动导轨要求进行考核。8.5变速箱内部清洁度按GB/T25374—2010重量法检验，其杂质、污物不得超过2000mg。9
空运转试验
反复动作10次做机构功能动作试验，检验起动开关、调压开关限位装置、卡压装置、进给装置应灵活、可靠、稳定。
负荷试验
本机床不进行负荷试验。
11精度检验
按JB5744.2检验机床精度。
12工作试验
12.1按设计规定的焊接锯条范围及方法进行工作试验。12.2试件可用未经开齿的带锯条钢带，试件宽度一般取大于最大焊接锯条宽度的1/212.3工作试验应焊接不少于2条焊缝，焊缝均匀、牢固、无烧化现象。2
JB/T5744.3-2012
中华人民共和国
机械行业标准
木工锯条焊接机第3部分：技术条件JB/T5744.32012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·8千字2012年12月第1版第1次印刷
书号：15111·10676
网址：http：//www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
